ACHTERLICHT

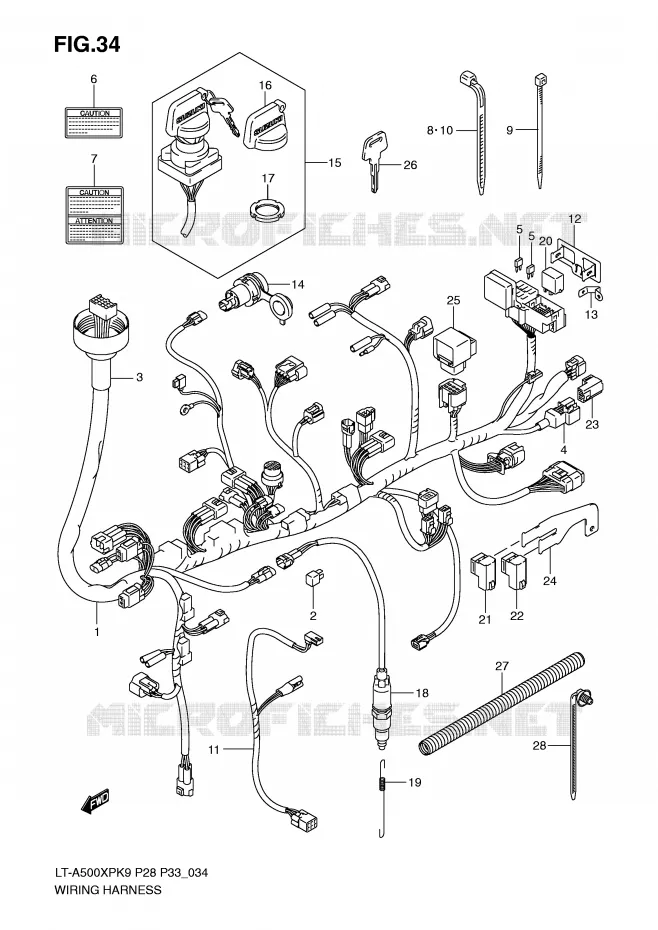

BEDRADING VOOR SUZUKI VINSON 500 2009

* PREFACE DU CATALOGUE *

BEDRADING voor Suzuki VINSON 500 2009

(1)  36610-31H30-000
HARNESS, WIRING

(2)  32800-16A00-000
RECTIFIER ASSY

(3)  36618-31G00-000
COVER

(4)  36618-31G10-000
BOOT

(5)  09481-10501-000
FUSE 10A VZ800, R750/W, GSX750
FUSE (10A)

(5)  09481-10501-000
FUSE 10A VZ800, R750/W, GSX750
FUSE (10A)

(5)  09481-15501-000
FUSE, VZ800, R750/W, GSX750
FUSE (15A)

(5)  09481-15501-000
FUSE, VZ800, R750/W, GSX750
FUSE (15A)

(6)  38852-09F30-000
LABEL, CAUTION MAX AMP

(7)  38852-03G10-000
LABEL, CAUTION MAX AMP

(8)  09407-25401-000
CLAMP
CLAMP (L:235)
(8)  09407-14403-000
CLAMP, L:125
CLAMP (L:95)

(9)  09407-14407-000
CLAMP
CLAMP (L:145)

(10)  09407-22403-000
CLAMP
CLAMP (L:190)

(11)  36855-38F10-000
WIRE, FRONT BRAKE SW LEAD

(12)  36744-31G00-000
BRACKET, FUSE

(13)  36744-31G10-000
BRACKET, FUSE

(14)  38850-03G10-000
TERMINAL, POWER SOURCE

(15)  37110-38F01-000
SWITCH ASSY, IGNITION

(16)  37142-19B01-000
MASCOT, KEY

(17)  37112-24500-000
NUT

(18)  37740-38F01-000
SWITCH ASSY, STOP LAMP

(19)  09443-06080-000
SPRING
SPRING, STOP LAMP

(20)  38730-09F00-000
RELAY, NEUTRAL START

(21)  38740-31G02-000
RELAY ASSY,DEF LOCK
RELAY ASSY, NEUTRAL START

(22)  38740-31G02-000
RELAY ASSY, DEF LOCK

(23)  38740-31G02-000
RELAY ASSY,DEF LOCK
RELAY ASSY, FUEL PUMP

(24)  38741-31G20-000
BRACKET, RELAY

(25)  38750-31G00-000
RELAY ASSY, DRIVE

(26)  37146-19B00-000
BLANK KEY C
KEY, BLANK TYPE (C)
(26)  37146-19B10-000
BLANK KEY D
KEY, BLANK TYPE (D)

(27)  36619-31G00-000
GUIDE, WIRING HARNESS

(28)  09407-17403-000
CLAMP
CLAMP (L:154)
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

36610-31H30-000
3661031H30000

3661031H30000
HARNESS, WIRING
Niet beschikbaar
# 2

32800-16A00-000
3280016A00000

3280016A00000
RECTIFIER ASSY
# 3

36618-31G00-000
3661831G00000

3661831G00000
COVER
# 4

36618-31G10-000
3661831G10000

3661831G10000
BOOT
# 5

09481-10501-000

09481-10501-000
 0948110501000
FUSE 10A VZ800, R750/W, GSX750
FUSE (10A)
# 5

09481-15501-000

09481-15501-000
 0948115501000
FUSE, VZ800, R750/W, GSX750
FUSE (15A)
# 6

38852-09F30-000
3885209F30000

3885209F30000
LABEL, CAUTION MAX AMP
Niet beschikbaar
# 7

38852-03G10-000
3885203G10000

3885203G10000
LABEL, CAUTION MAX AMP
Niet beschikbaar
# 8

09407-11401-000

09407-14403-000
 0940711401000
CLAMP, L:125
CLAMP (L:95)
# 8

09407-25401-000
0940725401000

0940725401000
CLAMP
CLAMP (L:235)
# 9

09407-14407-000
0940714407000

0940714407000
CLAMP
CLAMP (L:145)
# 10

09407-19401-000

09407-22403-000
 0940719401000
CLAMP
CLAMP (L:190)
# 11

36855-38F10-000
3685538F10000

3685538F10000
WIRE, FRONT BRAKE SW LEAD
Niet beschikbaar
# 12

36744-31G00-000
3674431G00000

3674431G00000
BRACKET, FUSE
Niet beschikbaar
# 13

36744-31G10-000
3674431G10000

3674431G10000
BRACKET, FUSE
# 14

38850-03G10-000
3885003G10000

3885003G10000
TERMINAL, POWER SOURCE
# 15

37110-38F00-000

37110-38F01-000
 3711038F00000
SWITCH ASSY, IGNITION
# 16

37142-19B00-000

37142-19B01-000
 3714219B00000
MASCOT, KEY
# 17

37112-24500-000
3711224500000

3711224500000
NUT
# 18

37740-38F01-000
3774038F01000

3774038F01000
SWITCH ASSY, STOP LAMP
# 19

09443-06080-000
0944306080000

0944306080000
SPRING
SPRING, STOP LAMP
# 20

38730-09F00-000
3873009F00000

3873009F00000
RELAY, NEUTRAL START
# 21

38740-31G01-000

38740-31G02-000
 3874031G01000
RELAY ASSY, DEF LOCK
RELAY ASSY, NEUTRAL START
# 22

38740-31G01-000

38740-31G02-000
 3874031G01000
RELAY ASSY, DEF LOCK
# 23

38740-31G01-000

38740-31G02-000
 3874031G01000
RELAY ASSY, DEF LOCK
RELAY ASSY, FUEL PUMP
# 24

38741-31G20-000
3874131G20000

3874131G20000
BRACKET, RELAY
Niet beschikbaar
# 25

38750-31G00-000
3875031G00000

3875031G00000
RELAY ASSY, DRIVE
# 26

37146-19B00-000
3714619B00000

3714619B00000
BLANK KEY C
KEY, BLANK TYPE (C)
# 26

37146-19B10-000
3714619B10000

3714619B10000
BLANK KEY D
KEY, BLANK TYPE (D)
# 27

36619-31G00-000
3661931G00000

3661931G00000
GUIDE, WIRING HARNESS
Niet beschikbaar
# 28

09407-17403-000
0940717403000

0940717403000
CLAMP
CLAMP (L:154)
