KOPLAMP

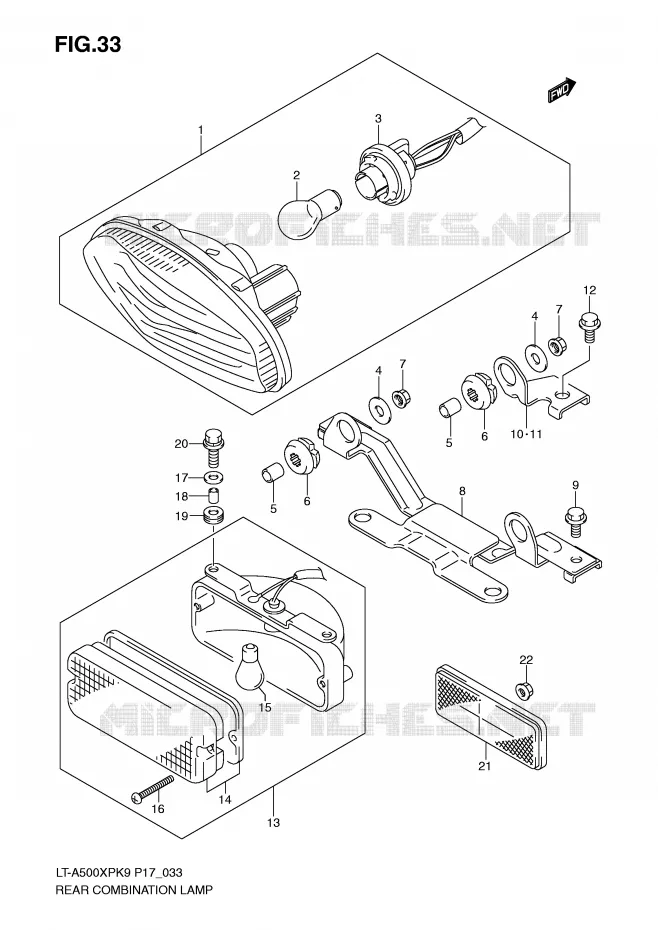

ACHTERLICHT VOOR SUZUKI VINSON 500 2009

BEDRADING

(1) 35710-31G00-000

LAMP ASSY, REAR COMB

(2) 09471-12083-000

BULB (12V,21/5W)

(3) 35718-03G30-000

SOCKET & BULB
SOCKET & CORD

(4) 09160-06077-000

WASHER,6.5X20X1.2
WASHER, REAR COMB LAMP

(4) 09160-06077-000

WASHER,6.5X20X1.2
WASHER, REAR COMB LAMP

(5) 09180-06264-000

SPACER,6.5X9X10.5
SPACER, REAR COMB

(5) 09180-06264-000

SPACER,6.5X9X10.5
SPACER, REAR COMB

(6) 09320-09018-000

CUSHION
CUSHION, REAR COMB

(6) 09320-09018-000

CUSHION
CUSHION, REAR COMB

(7) 08316-1006B-000

NUT
NUT, REAR COMB

(7) 08316-1006B-000

NUT
NUT, REAR COMB

(8) 35726-31G20-000

BRACKET. REAR COMB
BRACKET, REAR COMB LAMP

(9) 01550-0612A-000

BOLT
BOLT, REAR COMB BRACKET

(10) 35726-31G40-000

BRACKET. REAR COMB LAMP. R
BRACKET, REAR COMB, R

(11) 35726-31G50-000

BRACKET. REAR COMB LAMP. L
BRACKET, REAR COMB, L

(12) 01550-0612A-000

BOLT
BOLT, REAR COMB BRACKET

(13) 36250-09F01-000

LAMP ASSY, BACK UP

(14) 36252-09F01-000

LENS SET

(15) 09471-12045-000

BULB
BULB (12V 21W)

(16) 03211-04207-000

SCREW

(17) 09160-06052-000

WASHER
WASHER (6.5X16X1.2)

(18) 09180-06248-000

SPACER (6.1X8X9.5)

(19) 09320-08501-000

CUSHION

(20) 01550-0620B-000

BOLT

(21) 35970-07F01-000

REFLEX. REFLECTOR ASSY. REAR
REFLECTOR ASSY, REAR

(22) 08316-1005B-000

NUT
NUT, REAR RR

	Onderdeelnummer	Produkt	Aantal
# 1	35710-31G00-000 3571031G00000 3571031G00000	LAMP ASSY, REAR COMB	48,75 €
# 2	09471-12128-000 09471-12083-000 0947112128000	BULB (12V, 21/5W)	8,36 €
# 3	35718-03G30-000 3571803G30000 3571803G30000	SOCKET & BULB SOCKET & CORD	19,87 €
# 4	09160-06077-000 0916006077000 0916006077000	WASHER, 6.5X20X1.2 WASHER, REAR COMB LAMP	2,60 €
# 5	09180-06264-000 0918006264000 0918006264000	SPACER, 6.5X9X10.5 SPACER, REAR COMB	3,08 €
# 6	09320-09018-000 0932009018000 0932009018000	CUSHION CUSHION, REAR COMB	2,29 €
# 7	08316-1006B-000 083161006B000 083161006B000	NUT NUT, REAR COMB	3,42 €
# 8	35726-31G20-000 3572631G20000 3572631G20000	BRACKET. REAR COMB BRACKET, REAR COMB LAMP	18,60 €
# 9	01550-0612A-000 015500612A000 015500612A000	BOLT BOLT, REAR COMB BRACKET	2,60 €
# 10	35726-31G40-000 3572631G40000 3572631G40000	BRACKET. REAR COMB LAMP. R BRACKET, REAR COMB, R	5,91 €
# 11	35726-31G50-000 3572631G50000 3572631G50000	BRACKET. REAR COMB LAMP. L BRACKET, REAR COMB, L	5,91 €
# 12	01550-0612A-000 015500612A000 015500612A000	BOLT BOLT, REAR COMB BRACKET	2,60 €
# 13	36250-09F00-000 36250-09F01-000 3625009F00000	LAMP ASSY, BACK UP	110,12 €
# 14	36252-09F01-000 3625209F01000 3625209F01000	LENS SET	18,04 €
# 15	09471-12045-000 0947112045000 0947112045000	BULB BULB (12V 21W)	6,30 €
# 16	03211-04207-000 0321104207000 0321104207000	SCREW	1,42 €
# 17	09160-06079-000 09160-06052-000 0916006079000	WASHER WASHER (6.5X16X1.2)	2,46 €
# 18	09180-06248-000 0918006248000 0918006248000	SPACER (6.1X8X9.5)	2,73 €
# 19	09320-08501-000 0932008501000 0932008501000	CUSHION	4,15 €
# 20	01550-0620B-000 015500620B000 015500620B000	BOLT	3,15 €
# 21	35970-07F01-000 3597007F01000 3597007F01000	REFLEX. REFLECTOR ASSY. REAR REFLECTOR ASSY, REAR	21,45 €
# 22	08316-1005B-000 083161005B000 083161005B000	NUT NUT, REAR RR	3,42 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
