INDICATOREN (MODELE S) REFER TO FIG.30A(E-14) FOR MODEL T/V

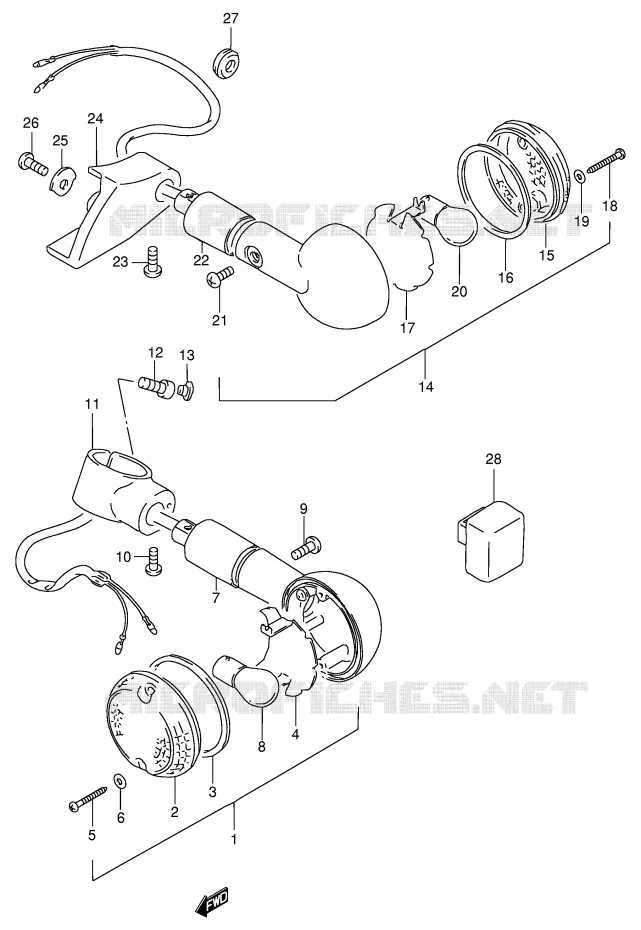

INDICATOREN (MODELE T / V) VOOR SUZUKI INTRUDER 600 1995

ACHTERLICHT (MODELE S) REFER TO FIG.31A(F-4) FOR MODEL T

(1) 35601-38A22-000

FRONT TURN SIGNAL
LAMP ASSY, FRONT TURN SIGNAL

(2) 35612-38A01-000

LENS

(3) 35613-38A00-000

GASKET

(4) 35624-38A20-000

REFLECTOR

(5) 03211-0425B-000

SCREW

(6) 35627-43010-000

GASKET,TURN SIGNAL S
GASKET

(7) 35619-38A01-000

STAY
STAY, TURNSIGNAL LAMP

(8) 09471-12045-000

BULB
BULB (12V,21W)

(9) 35623-38A01-000

SCREW

(10) 02142-06107-000

SCREW

(11) 35681-39A00-000

LH FR T SIGN BRACKET
BRACKET, FRONT LH

(11) 35671-39A00-000

RH FR T SIGN BRACKET
BRACKET, FRONT RH

(12) 07130-06167-000

BOLT

(13) 09250-05008-000

CAP

(14) 35603-38A22-000

RR TURN SIGNAL
LAMP ASSY, REAR TURN SIGNAL

(15) 35652-38A21-000

TURN SIGNAL LENS
LENS

(16) 35613-38A00-000

GASKET

(17) 35654-38A20-000

REFLECTOR

(18) 03211-0425B-000

SCREW

(19) 35627-43010-000

GASKET,TURN SIGNAL S
GASKET

(20) 09471-12045-000

BULB
BULB (12V,21W)

(21) 35623-38A01-000

SCREW

(22) 35619-38A01-000

STAY
STAY, TURNSIGNAL LAMP

(23) 02142-06107-000

SCREW

(24) 35621-38A23-000

BRACKET,REAR TURNSIGNAL,R
BRACKET, REAR RH

(24) 35641-38A23-000

BRACKET,REAR TURNSIGNAL,L
BRACKET, REAR LH

(25) 35629-38A20-000

WASHER

(26) 02142-06127-000

SCREW 6X12
SCREW

(27) 09308-08011-000

GROMMET

(28) 38610-45D01-000

TURN SIGNAL RELAY
RELAY, TURN SIGNAL

	Onderdeelnummer	Produkt	Aantal
# 1	35601-38A22-000 3560138A22000 3560138A22000	FRONT TURN SIGNAL LAMP ASSY, FRONT TURN SIGNAL	89,80 €
# 2	35612-38A01-000 3561238A01000 3561238A01000	LENS	11,85 €
# 3	35613-38A00-000 3561338A00000 3561338A00000	GASKET	3,99 €
# 4	35624-38A20-000 3562438A20000 3562438A20000	REFLECTOR	15,00 €
# 5	03211-04253-000 03211-0425B-000 0321104253000	SCREW	2,66 €
# 6	35627-43010-000 3562743010000 3562743010000	GASKET, TURN SIGNAL S GASKET	2,26 €
# 7	35619-38A01-000 3561938A01000 3561938A01000	STAY STAY, TURNSIGNAL LAMP	32,46 €
# 8	09471-12045-000 0947112045000 0947112045000	BULB BULB (12V, 21W)	6,30 €
# 9	35623-38A01-000 3562338A01000 3562338A01000	SCREW	6,66 €
# 10	02142-06107-000 0214206107000 0214206107000	SCREW	2,88 €
# 11	35671-39A00-000 3567139A00000 3567139A00000	RH FR T SIGN BRACKET BRACKET, FRONT RH	46,30 €
# 11	35681-39A00-000 3568139A00000 3568139A00000	LH FR T SIGN BRACKET BRACKET, FRONT LH	48,60 €
# 12	07130-06167-000 0713006167000 0713006167000	BOLT	3,13 €
# 13	09250-05008-000 0925005008000 0925005008000	CAP	4,77 €
# 14	35603-38A22-000 3560338A22000 3560338A22000	RR TURN SIGNAL LAMP ASSY, REAR TURN SIGNAL	89,80 €
# 15	35652-38A21-000 3565238A21000 3565238A21000	TURN SIGNAL LENS LENS	10,08 €
# 16	35613-38A00-000 3561338A00000 3561338A00000	GASKET	3,99 €
# 17	35654-38A20-000 3565438A20000 3565438A20000	REFLECTOR	14,26 €
# 18	03211-04253-000 03211-0425B-000 0321104253000	SCREW	2,66 €
# 19	35627-43010-000 3562743010000 3562743010000	GASKET, TURN SIGNAL S GASKET	2,26 €
# 20	09471-12045-000 0947112045000 0947112045000	BULB BULB (12V, 21W)	6,30 €
# 21	35623-38A01-000 3562338A01000 3562338A01000	SCREW	6,66 €
# 22	35619-38A01-000 3561938A01000 3561938A01000	STAY STAY, TURNSIGNAL LAMP	32,46 €
# 23	02142-06107-000 0214206107000 0214206107000	SCREW	2,88 €
# 24	35621-38A22-000 35621-38A23-000 3562138A22000	BRACKET, REAR TURNSIGNAL, R BRACKET, REAR RH	27,99 €
# 24	35641-38A22-000 3564138A22000	BRACKET, REAR TURNSIGNAL, L BRACKET, REAR LH	Niet beschikbaar	0,00 €
# 25	35629-38A20-000 3562938A20000 3562938A20000	WASHER	1,85 €
# 26	02142-06127-000 0214206127000 0214206127000	SCREW 6X12 SCREW	1,84 €
# 27	09308-08011-000 0930808011000 0930808011000	GROMMET	2,00 €
# 28	38610-45D01-000 3861045D01000 3861045D01000	TURN SIGNAL RELAY RELAY, TURN SIGNAL	81,52 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
