ELEKTRISCH (MODELE K4)

SNELHEIDSMETER (E3,E33) VOOR SUZUKI BOULEVARD 650 1998

SNELHEIDSMETER (E28)

Item nummers

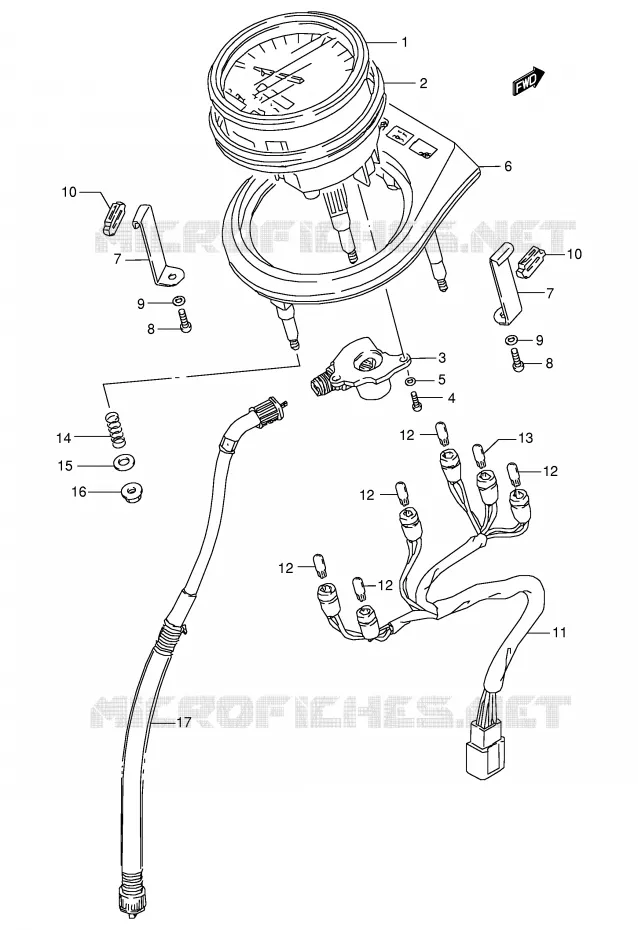

SNELHEIDSMETER (E3,E33) Suzuki MOTO 650 BOULEVARD 1998 LS650PW(E3/E28)
1
2
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
12
12
12
12
13
14
15
15
16
17
1
SPEEDOMETER (MILE/KILO)

34110-24C20-000   3411024C20000

3411024C20000
Niet beschikbaar
2
CUSHION, METER

34288-24B80-000   3428824B80000

3428824B80000

Stukprijs Incl. BTW

3
BOX GEAR
BOX, METER GEAR

34131-19B00-000   3413119B00000

3413119B00000

Stukprijs Incl. BTW

4
SCREW 4X8<br />SCREW
SCREW 4X8
SCREW

02112-04087-000   0211204087000

0211204087000

Stukprijs Incl. BTW

5
WASHER, LOCK

08321-01043-000  

08321-0104A-000
 0832101043000

Stukprijs Incl. BTW

6
HOOD, METER

34151-24B80-000  

34151-24B81-000
 3415124B80000

Stukprijs Incl. BTW

7
METER BRACKET
BRACKET, METER

34111-24B80-000   3411124B80000

3411124B80000

Stukprijs Incl. BTW

8
SCREW 4X8<br />SCREW
SCREW 4X8
SCREW

02112-04087-000   0211204087000

0211204087000

Stukprijs Incl. BTW

9
WASHER, LOCK

08321-01043-000  

08321-0104A-000
 0832101043000

Stukprijs Incl. BTW

10
CUSHION

34189-24B80-000   3418924B80000

3418924B80000

Stukprijs Incl. BTW

11
SOCKET, METER

34170-24B20-000  

3417024B20000
Niet beschikbaar
12
BULB 12V-3W

09471-12103-000  

09471-12085-000
 0947112103000

Stukprijs Incl. BTW

13
BULB (12V, 1.7W)

09471-12108-000  

0947112108000
Niet beschikbaar
14
SPRING

09440-11022-000   0944011022000

0944011022000

Stukprijs Incl. BTW

15
WASHER, 5.5X14X1.20

09160-05036-000  

09160-05048-000
 0916005036000

Stukprijs Incl. BTW

16
NUT

08361-15053-000  

08361-1505B-000
 0836115053000

Stukprijs Incl. BTW

17
CABLE ASSY, SPEEDOMETER

34910-24B00-000  

34910-24B01-000
 3491024B00000

Stukprijs Incl. BTW

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de SNELHEIDSMETER (E3,E33) van uw Suzuki van BOULEVARD. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 650 BOULEVARD 1998
