CILINDER

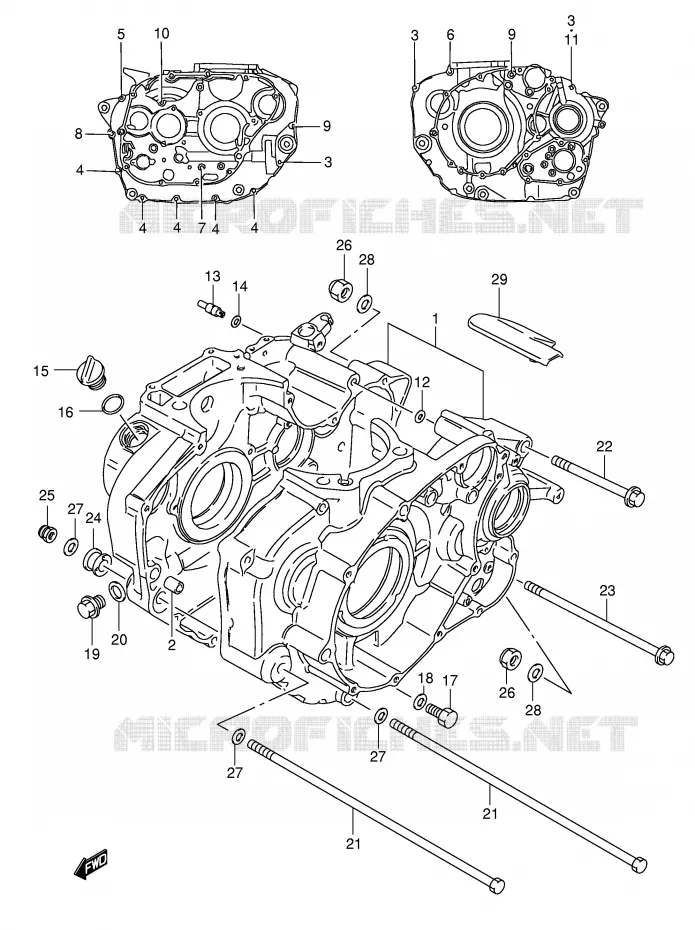

CASING VOOR SUZUKI BOULEVARD 650 2009

CASING

(1) 11302-24852-000

CRANKCASE SET

(2) 09206-11007-000

PIN,CRANKCASE
PIN

(3) 01547-0640B-000

BOLT. REAR
BOLT

(3) 01547-0640B-000

BOLT. REAR
BOLT

(3) 01547-0640B-000

BOLT. REAR
BOLT

(4) 01547-0645B-000

BOLT

(4) 01547-0645B-000

BOLT

(4) 01547-0645B-000

BOLT

(4) 01547-0645B-000

BOLT

(5) 09103-06216-000

BOLT

(6) 01547-0660B-000

BOLT. CRANKCASE
BOLT

(7) 01547-0665B-000

BOLT

(8) 01547-0665B-000

BOLT

(9) 01547-0670B-000

BOLT

(9) 01547-0670B-000

BOLT

(10) 01547-0675B-000

SCREW
BOLT

(11) 09168-06023-000

GASKET
GASKET (5.8X13X1.2)

(12) 09280-10013-000

O-RING
O RING (D:2.4,ID:9.6)

(13) 09493-36004-000

JET,OIL GALY
JET, OIL GALLERY

(14) 09280-04004-000

O RING
O RING (D:1.2,ID:4.0)

(15) 11971-25D00-000

PLUG,ENGINE OIL FILLER
PLUG, OIL FILLER

(15) 09259-20008-XC0

PLUG
PLUG, OIL FILLER

(16) 09280-17003-000

O RING
O RING (D:3.1,ID:16.8)

(17) 09247-12011-000

OIL DRAIN PLUG
PLUG, OIL DRAIN

(18) 09168-12002-000

GASKET

(19) 09247-14026-000

PLUG
PLUG, OIL GALLERY

(20) 09168-14002-000

GASKET 13.8X18.8X4.8MM
GASKET

(21) 09104-10034-000

BOLT (10X323)

(21) 09104-10034-000

BOLT (10X323)

(22) 09103-10087-000

BOLT
BOLT (10X105)

(23) 09103-10053-000

BOLT (10X180)

(24) 11610-38400-000

SPACER

(25) 09159-10064-000

NUT 10MM
NUT

(26) 09159-10047-000

NUT

(26) 09159-10047-000

NUT

(27) 08322-01107-000

WASHER

(27) 08322-01107-000

WASHER

(27) 08322-01107-000

WASHER

(28) 08322-0110B-000

WASHER. GUARD CENTER
WASHER

(28) 08322-0110B-000

WASHER. GUARD CENTER
WASHER

(29) 11384-24B01-000

COVER, CRANKCASE

	Onderdeelnummer	Produkt	Aantal
# 1	11302-24852-000 1130224852000 1130224852000	CRANKCASE SET	Niet beschikbaar	0,00 €
# 2	09206-11007-000 0920611007000 0920611007000	PIN, CRANKCASE PIN	2,09 €
# 3	01547-0640B-000 015470640B000 015470640B000	BOLT. REAR BOLT	3,13 €
# 4	01547-0645B-000 015470645B000 015470645B000	BOLT	3,13 €
# 5	09103-06216-000 0910306216000 0910306216000	BOLT	3,06 €
# 6	01547-0660B-000 015470660B000 015470660B000	BOLT. CRANKCASE BOLT	3,50 €
# 7	01547-0665B-000 015470665B000 015470665B000	BOLT	3,57 €
# 8	01547-06657-000 01547-0665B-000 0154706657000	BOLT	3,57 €
# 9	01547-0670B-000 015470670B000 015470670B000	BOLT	3,62 €
# 10	01547-0675B-000 015470675B000 015470675B000	SCREW BOLT	3,26 €
# 11	09168-06023-000 0916806023000 0916806023000	GASKET GASKET (5.8X13X1.2)	2,53 €
# 12	09280-10013-000 0928010013000 0928010013000	O-RING O RING (D:2.4, ID:9.6)	4,84 €
# 13	09493-36004-000 0949336004000 0949336004000	JET, OIL GALY JET, OIL GALLERY	11,09 €
# 14	09280-04004-000 0928004004000 0928004004000	O RING O RING (D:1.2, ID:4.0)	1,86 €
# 15	09259-20008-000 09259-20008-XC0 0925920008000	PLUG PLUG, OIL FILLER	6,50 €
# 15	11971-25D00-000 1197125D00000 1197125D00000	PLUG, ENGINE OIL FILLER PLUG, OIL FILLER	7,13 €
# 16	09280-17003-000 0928017003000 0928017003000	O RING O RING (D:3.1, ID:16.8)	2,02 €
# 17	09247-12011-000 0924712011000 0924712011000	OIL DRAIN PLUG PLUG, OIL DRAIN	5,23 €
# 18	09168-12002-000 0916812002000 0916812002000	GASKET	2,02 €
# 19	09247-14012-000 09247-14026-000 0924714012000	PLUG PLUG, OIL GALLERY	4,24 €
# 20	09168-14002-000 0916814002000 0916814002000	GASKET 13.8X18.8X4.8MM GASKET	2,64 €
# 21	09104-10034-000 0910410034000 0910410034000	BOLT (10X323)	16,53 €
# 22	09103-10087-000 0910310087000 0910310087000	BOLT BOLT (10X105)	6,37 €
# 23	09103-10053-000 0910310053000 0910310053000	BOLT (10X180)	8,19 €
# 24	11610-38400-000 1161038400000 1161038400000	SPACER	9,81 €
# 25	09159-10064-000 0915910064000 0915910064000	NUT 10MM NUT	7,54 €
# 26	09159-10047-000 0915910047000 0915910047000	NUT	7,65 €
# 27	08322-01107-000 0832201107000 0832201107000	WASHER	2,42 €
# 28	08322-0110B-000 083220110B000 083220110B000	WASHER. GUARD CENTER WASHER	3,08 €
# 29	11384-24B01-000 1138424B01000 1138424B01000	COVER, CRANKCASE	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CASING van uw Suzuki van BOULEVARD. Laat het ons weten als u vragen heeft.
