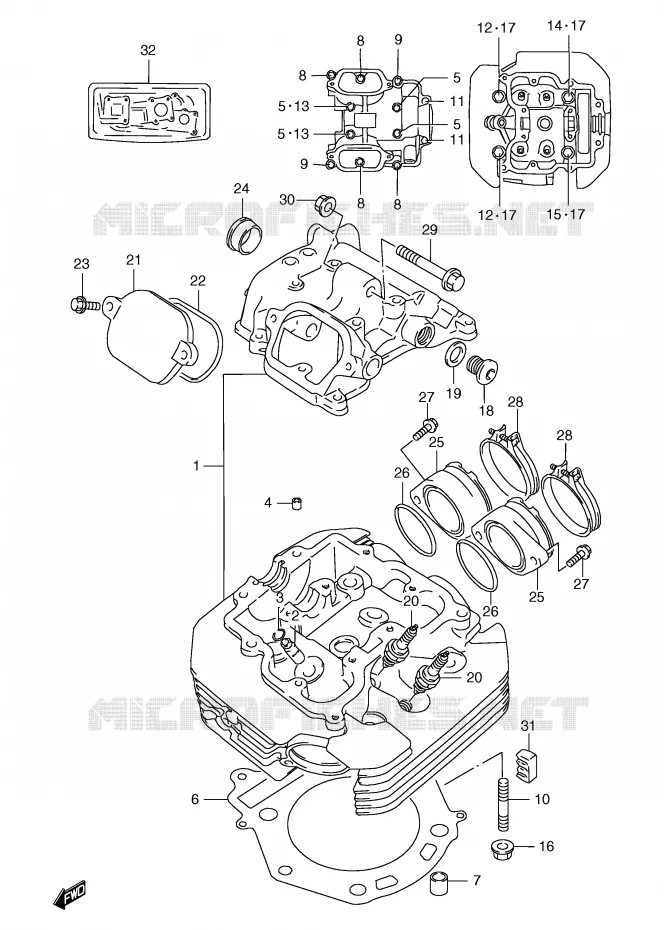

CILINDERKOP VOOR SUZUKI FREEWIND 650 1998

CILINDER

(1) 11100-04F00-000

HEAD ASSY, CYLINDER

(1) 11100-04F10-000

HEAD ASSY, CYLINDER

(2) 11115-32E70-000

GUIDE, VALVE

(3) 09381-10004-000

CIRCLIP
RING, VALVE GUIDE

(4) 09206-08001-000

(5) 09103-06102-000

BOLT (6X55)

(5) 09103-06102-000

BOLT (6X55)

(5) 09103-06102-000

BOLT (6X55)

(5) 09103-06102-000

BOLT (6X55)

(6) 11141-32E00-000

GASKET, CYLINDER HEAD

(7) 04211-13189-000

(8) 01550-0625A-000

BOLT
BOLT (6X25)

(8) 01550-0625A-000

BOLT
BOLT (6X25)

(8) 01550-0625A-000

BOLT
BOLT (6X25)

(8) 01550-0625A-000

BOLT
BOLT (6X25)

(8) 01550-0625A-000

BOLT
BOLT (6X25)
BOLT

(8) 01550-0625A-000

BOLT
BOLT (6X25)
BOLT

(8) 01550-0625A-000

BOLT
BOLT (6X25)
BOLT

(8) 01550-0625A-000

BOLT
BOLT (6X25)
BOLT

(9) 01550-0630A-000

BOLT
BOLT (6X30)

(9) 01550-0630A-000

BOLT
BOLT (6X30)

(9) 01550-0630A-000

BOLT
BOLT (6X30)
BOLT

(9) 01550-0630A-000

BOLT
BOLT (6X30)
BOLT

(10) 09108-08142-000

STUD BOLT 30
STUD BOLT (8X30)

(11) 09103-06167-000

BOLT,M6X115
BOLT (6X115)

(11) 09103-06167-000

BOLT,M6X115
BOLT (6X115)

(12) 09103-10178-000

BOLT (10X180)

(12) 09103-10178-000

BOLT (10X180)

(13) 09168-06023-000

GASKET
WASHER

(13) 09168-06023-000

GASKET
WASHER

(14) 09103-10179-000

BOLT,L:190
BOLT (10X190)

(15) 09103-10180-000

BOLT,L:200
BOLT (10X200)

(16) 08316-1008B-000

NUT

(17) 09168-10017-000

GASKET
GASKET (10.5X22X2.3)

(17) 09168-10017-000

GASKET
GASKET (10.5X22X2.3)

(17) 09168-10017-000

GASKET
GASKET (10.5X22X2.3)

(17) 09168-10017-000

GASKET
GASKET (10.5X22X2.3)

(18) 09248-14011-000

PLUG, CYL HEAD
PLUG, HEAD COVER

(19) 09168-14002-000

GASKET 13.8X18.8X4.8MM
GASKET (13.8X18.8X0.4)

(20) 09482-00460-000

SPARK PLUG CR10E
SPARK PLUG (NGK,CR10E)

(20) 09482-00460-000

SPARK PLUG CR10E
SPARK PLUG (NGK,CR10E)

(20) 09482-00460-000

SPARK PLUG CR10E
SPARK PLUG (DENSO,U31ESR-N)

(20) 09482-00460-000

SPARK PLUG CR10E
SPARK PLUG (DENSO,U31ESR-N)

(20) 09482-00460-000

SPARK PLUG CR10E
SPARK PLUG (DENSO,U31ESR-N)
SPARK PLUG CR10E

(20) 09482-00460-000

SPARK PLUG CR10E
SPARK PLUG (DENSO,U31ESR-N)
SPARK PLUG CR10E

(20) 09482-00458-000

SPARK PLUG (NGK,CR9E)

(20) 09482-00458-000

SPARK PLUG (NGK,CR9E)

(20) 09482-00459-000

--> 09482-00458
SPARK PLUG (DENSO,U27ESR-N)

(20) 09482-00459-000

--> 09482-00458
SPARK PLUG (DENSO,U27ESR-N)

(21) 11175-44B00-000

INSPECTION CAP
CAP, INSPECTION

(22) 11177-44B01-000

O RING,INSPECTION CSP
O RING

(23) 01550-0620B-000

BOLT

(24) 09241-25007-000

PLUG
PLUG, HEAD

(25) 13100-04F01-000

PIPE ASSY, INTAKE

(25) 13100-04F01-000

PIPE ASSY, INTAKE

(25) 13100-04F01-000

PIPE ASSY, INTAKE
PIPE ASSY,INTAKE

(25) 13100-04F01-000

PIPE ASSY, INTAKE
PIPE ASSY,INTAKE

(26) 09280-40020-000

O RING (D:2.4,ID:39.7)

(26) 09280-40020-000

O RING (D:2.4,ID:39.7)

(26) 09280-40020-000

O RING (D:2.4,ID:39.7)
O RING(D:2.4,ID:39.7)

(26) 09280-40020-000

O RING (D:2.4,ID:39.7)
O RING(D:2.4,ID:39.7)

(27) 09120-06010-XC0

SCREW (6X16)

(27) 09120-06010-XC0

SCREW (6X16)

(27) 09120-06010-XC0

SCREW (6X16)
SCREW,6X16

(27) 09120-06010-XC0

SCREW (6X16)
SCREW,6X16

(28) 09402-48208-000

CLAMP

(28) 09402-48208-000

CLAMP

(29) 09103-08217-000

BOLT (8X60)

(30) 08319-3108A-000

NUT

(31) 11151-32E00-000

PAD,CYLINDER HEAD RUBBER
PAD, RUBBER

(32) 11401-04823-000

GASKET SET

	Onderdeelnummer	Produkt	Aantal
# 1	11100-04F00-000 1110004F00000 1110004F00000	HEAD ASSY, CYLINDER	917,41 €
# 1	11100-04F10-000 1110004F10000 1110004F10000	HEAD ASSY, CYLINDER	Niet beschikbaar	0,00 €
# 2	11115-32E70-000 1111532E70000 1111532E70000	GUIDE, VALVE	25,52 €
# 3	09381-10004-000 0938110004000 0938110004000	CIRCLIP RING, VALVE GUIDE	1,42 €
# 4	09206-08001-000 0920608001000 0920608001000	PIN	2,26 €
# 5	09103-06102-000 0910306102000 0910306102000	BOLT (6X55)	2,31 €
# 6	11141-32E00-000 1114132E00000 1114132E00000	GASKET, CYLINDER HEAD	40,31 €
# 7	04211-13189-000 0421113189000 0421113189000	PIN	2,71 €
# 8	01550-06253-000 01550-0625A-000 0155006253000	BOLT BOLT (6X25)	2,62 €
# 9	01550-06303-000 01550-0630A-000 0155006303000	BOLT BOLT (6X30)	3,15 €
# 10	09108-08142-000 0910808142000 0910808142000	STUD BOLT 30 STUD BOLT (8X30)	3,50 €
# 11	09103-06167-000 0910306167000 0910306167000	BOLT, M6X115 BOLT (6X115)	4,79 €
# 12	09103-10178-000 0910310178000 0910310178000	BOLT (10X180)	12,40 €
# 13	09168-06023-000 0916806023000 0916806023000	GASKET WASHER	2,53 €
# 14	09103-10179-000 0910310179000 0910310179000	BOLT, L:190 BOLT (10X190)	12,40 €
# 15	09103-10180-000 0910310180000 0910310180000	BOLT, L:200 BOLT (10X200)	12,40 €
# 16	08316-10083-000 08316-1008B-000 0831610083000	NUT	3,50 €
# 17	09168-10017-000 0916810017000 0916810017000	GASKET GASKET (10.5X22X2.3)	3,37 €
# 18	09248-14005-000 09248-14011-000 0924814005000	PLUG, CYL HEAD PLUG, HEAD COVER	4,82 €
# 19	09168-14002-000 0916814002000 0916814002000	GASKET 13.8X18.8X4.8MM GASKET (13.8X18.8X0.4)	2,64 €
# 20	09482-00460-000 0948200460000 0948200460000	SPARK PLUG CR10E SPARK PLUG (NGK, CR10E)	12,14 €
# 20	09482-00458-000 0948200458000 0948200458000	SPARK PLUG (NGK, CR9E)	Niet beschikbaar	0,00 €
# 20	09482-00459-000 0948200459000 0948200459000	--> 09482-00458 SPARK PLUG (DENSO, U27ESR-N)	Niet beschikbaar	0,00 €
# 21	11175-44B00-000 1117544B00000 1117544B00000	INSPECTION CAP CAP, INSPECTION	13,58 €
# 22	11177-44B01-000 1117744B01000 1117744B01000	O RING, INSPECTION CSP O RING	8,04 €
# 23	01550-06203-000 01550-0620B-000 0155006203000	BOLT	3,15 €
# 24	09241-25007-000 0924125007000 0924125007000	PLUG PLUG, HEAD	5,50 €
# 25	13100-04F00-000 13100-04F01-000 1310004F00000	PIPE ASSY, INTAKE	47,92 €
# 26	09280-40010-000 09280-40020-000 0928040010000	O RING (D:2.4, ID:39.7)	4,22 €
# 27	09120-06010-000 09120-06010-XC0 0912006010000	SCREW (6X16)	3,42 €
# 28	09402-48208-000 0940248208000 0940248208000	CLAMP	5,23 €
# 29	09103-08217-000 0910308217000 0910308217000	BOLT (8X60)	3,48 €
# 30	08319-31083-000 08319-3108A-000 0831931083000	NUT	2,66 €
# 31	11151-32E00-000 1115132E00000 1115132E00000	PAD, CYLINDER HEAD RUBBER PAD, RUBBER	6,58 €
# 32	11401-04822-000 11401-04823-000 1140104822000	GASKET SET	157,55 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CILINDERKOP van uw Suzuki FREEWIND 650 van FREEWIND. Laat het ons weten als u vragen heeft.
