Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

CILINDER

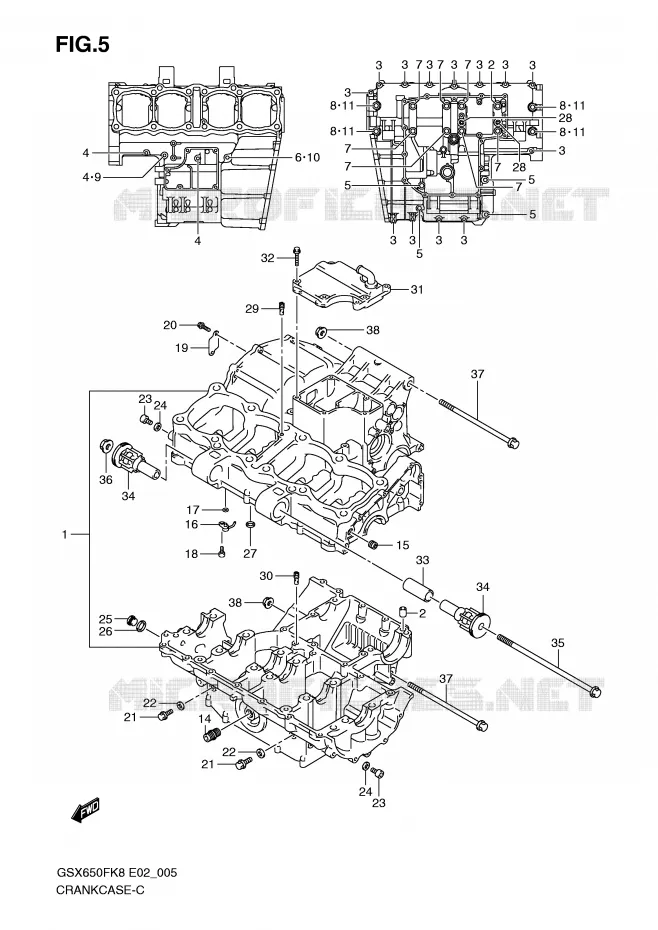

CASING VOOR SUZUKI GSX-F 650 2010

CARTERDEKSEL (MODEL K8 / K9) REFER TO FIG.6A(B- 9) FOR MODEL L0

CASING voor Suzuki GSX-F 650 2010

(1)  11300-17810-000
CRANKCASE SET
(1)  11300-17861-000
CRANKCASE SET

(2)  11319-33E50-000
PIN,CRANKCASE
PIN

(2)  11319-33E50-000
PIN,CRANKCASE
PIN

(3)  01547-0640A-000
BOLT

(3)  01547-0640A-000
BOLT

(3)  01547-0640A-000
BOLT

(3)  01547-0640A-000
BOLT

(3)  01547-0640A-000
BOLT

(3)  01547-0640A-000
BOLT

(4)  01547-0655A-000
BOLT

(4)  01547-0655A-000
BOLT

(4)  01547-0655A-000
BOLT

(5)  01550-0870A-000
BOLT

(5)  01550-0870A-000
BOLT

(5)  01550-0870A-000
BOLT

(5)  01550-0870A-000
BOLT

(6)  01550-0890A-000
BOLT

(7)  09103-09005-000
BOLT (9X135)

(7)  09103-09005-000
BOLT (9X135)

(7)  09103-09005-000
BOLT (9X135)

(7)  09103-09005-000
BOLT (9X135)

(7)  09103-09005-000
BOLT (9X135)

(7)  09103-09005-000
BOLT (9X135)

(7)  09103-09005-000
BOLT (9X135)

(8)  09103-09008-000
BOLT (9X95)

(8)  09103-09008-000
BOLT (9X95)

(8)  09103-09008-000
BOLT (9X95)

(9)  09168-06023-000
GASKET
GASKET (5.8X13X1.2)

(10)  09168-08016-000
GASKET 8.2/14/1
GASKET (8.2X14X1)

(11)  09168-10031-000
GASKET
GASKET (10.2X20X2.3)

(11)  09168-10031-000
GASKET
GASKET (10.2X20X2.3)

(11)  09168-10031-000
GASKET
GASKET (10.2X20X2.3)
12
(12)  12228-17E00-0D0
CRANK THRUST GREEN
BEARING, THRUST RH (GREEN)
13
(13)  12228-17E00-0A0
CRANK THRUST RED
BEARING, THRUST LH (RED)
(13)  12228-17E00-0B0
CRANK THRUST BLACK
BEARING, THRUST LH (BLACK)
(13)  12228-17E00-0C0
CRANK THRUST BLUE
BEARING, THRUST LH (BLUE)
(13)  12228-17E00-0D0
CRANK THRUST GREEN
BEARING, THRUST LH (GREEN)
(13)  12228-17E00-0E0
CRANK THRUST YELLOW
BEARING, THRUST LH (YELLOW)
(13)  12228-17E00-0F0
CRANK THRUST WHITE
BEARING, THRUST LH (WHITE)

(14)  16591-06B01-000
UNION, OIL FILTER STAND

(15)  11329-02F00-000
JET,OIL GALL 3.6
JET, OIL GALLERY

(16)  11390-18H00-000
JET, PISTON COOLING

(17)  09280-04004-000
O RING
O RING (D:1.2,ID:4.0)

(18)  09106-06075-000
BOLT
BOLT, PISTON COOLING

(19)  11317-18H00-000
PLATE, OIL SEPARATOR

(20)  01547-0612A-000
BOLT

(21)  01550-0612A-000
BOLT
PLUG, OIL GALLERY

(21)  01550-0612A-000
BOLT
PLUG, OIL GALLERY

(22)  09168-06018-000
GASKET

(22)  09168-06018-000
GASKET

(23)  07130-0812A-000
PLUG, OIL GALLERY

(23)  07130-0812A-000
PLUG, OIL GALLERY

(24)  09168-08016-000
GASKET 8.2/14/1
GASKET

(24)  09168-08016-000
GASKET 8.2/14/1
GASKET

(25)  09248-16012-000
PLUG,PLGR OUT
PLUG, OIL GALLERY

(26)  09168-16002-000
GASKET
GASKET, OIL GALLERY

(27)  09280-08012-000
O-RING
O RING (D:1.9,ID:7.8)

(28)  09280-12009-000
O-RING
O RING (D:1.9,ID:12.6)

(28)  09280-12009-000
O-RING
O RING (D:1.9,ID:12.6)

(29)  09493-28012-000
JET,OIL GALY MISSION
JET, HEAD

(30)  09493-36006-000
JET,AIR,180
JET, T/M

(31)  11330-18H10-000
COVER, BREATHER
(31)  11330-18H00-000
COVER, BREATHER

(32)  09103-06213-000
BOLT

(33)  11611-48G00-000
SPACER

(34)  11652-10G30-000
BUSH

(34)  11652-10G30-000
BUSH

(35)  09103-10041-A05
BOLT (10X215)

(36)  08319-3110A-000
NUT

(37)  09103-12031-000
BOLT (12X155)

(37)  09103-12031-000
BOLT (12X155)

(38)  08319-3112A-000
NUT

(38)  08319-3112A-000
NUT
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

11300-17810-000
1130017810000

1130017810000
CRANKCASE SET
# 1

11300-17861-000
1130017861000

1130017861000
CRANKCASE SET
Niet beschikbaar
# 2

11319-33E50-000
1131933E50000

1131933E50000
PIN, CRANKCASE
PIN
# 3

01547-0640A-000
015470640A000

015470640A000
BOLT
# 4

01547-0655A-000
015470655A000

015470655A000
BOLT
# 5

01550-0870A-000
015500870A000

015500870A000
BOLT
# 6

01550-0890A-000
015500890A000

015500890A000
BOLT
Niet beschikbaar
# 7

09103-09005-000
0910309005000

0910309005000
BOLT (9X135)
# 8

09103-09008-000
0910309008000

0910309008000
BOLT (9X95)
# 9

09168-06023-000
0916806023000

0916806023000
GASKET
GASKET (5.8X13X1.2)
# 10

09168-08016-000
0916808016000

0916808016000
GASKET 8.2/14/1
GASKET (8.2X14X1)
# 11

09168-10031-000
0916810031000

0916810031000
GASKET
GASKET (10.2X20X2.3)
# 12

12228-17E00-0D0
1222817E000D0

1222817E000D0
CRANK THRUST GREEN
BEARING, THRUST RH (GREEN)
# 13

12228-17E00-0A0
1222817E000A0

1222817E000A0
CRANK THRUST RED
BEARING, THRUST LH (RED)
# 13

12228-17E00-0B0
1222817E000B0

1222817E000B0
CRANK THRUST BLACK
BEARING, THRUST LH (BLACK)
# 13

12228-17E00-0C0
1222817E000C0

1222817E000C0
CRANK THRUST BLUE
BEARING, THRUST LH (BLUE)
# 13

12228-17E00-0D0
1222817E000D0

1222817E000D0
CRANK THRUST GREEN
BEARING, THRUST LH (GREEN)
# 13

12228-17E00-0E0
1222817E000E0

1222817E000E0
CRANK THRUST YELLOW
BEARING, THRUST LH (YELLOW)
# 13

12228-17E00-0F0
1222817E000F0

1222817E000F0
CRANK THRUST WHITE
BEARING, THRUST LH (WHITE)
# 14

16591-06B01-000
1659106B01000

1659106B01000
UNION, OIL FILTER STAND
# 15

11329-02F00-000
1132902F00000

1132902F00000
JET, OIL GALL 3.6
JET, OIL GALLERY
# 16

11390-18H00-000
1139018H00000

1139018H00000
JET, PISTON COOLING
# 17

09280-04004-000
0928004004000

0928004004000
O RING
O RING (D:1.2, ID:4.0)
# 18

09106-06075-000
0910606075000

0910606075000
BOLT
BOLT, PISTON COOLING
# 19

11317-18H00-000
1131718H00000

1131718H00000
PLATE, OIL SEPARATOR
# 20

01547-0612A-000
015470612A000

015470612A000
BOLT
# 21

01550-0612A-000
015500612A000

015500612A000
BOLT
PLUG, OIL GALLERY
# 22

09168-06018-000
0916806018000

0916806018000
GASKET
# 23

07130-0812A-000
071300812A000

071300812A000
PLUG, OIL GALLERY
# 24

09168-08016-000
0916808016000

0916808016000
GASKET 8.2/14/1
GASKET
# 25

09248-16012-000
0924816012000

0924816012000
PLUG, PLGR OUT
PLUG, OIL GALLERY
# 26

09168-16002-000
0916816002000

0916816002000
GASKET
GASKET, OIL GALLERY
# 27

09280-08012-000
0928008012000

0928008012000
O-RING
O RING (D:1.9, ID:7.8)
# 28

09280-12009-000
0928012009000

0928012009000
O-RING
O RING (D:1.9, ID:12.6)
# 29

09493-28012-000
0949328012000

0949328012000
JET, OIL GALY MISSION
JET, HEAD
# 30

09493-36006-000
0949336006000

0949336006000
JET, AIR, 180
JET, T/M
# 31

11330-18H10-000
1133018H10000

1133018H10000
COVER, BREATHER
# 31

11330-18H00-000
1133018H00000

1133018H00000
COVER, BREATHER
Niet beschikbaar
# 32

09103-06213-000
0910306213000

0910306213000
BOLT
# 33

11611-48G00-000
1161148G00000

1161148G00000
SPACER
# 34

11652-10G30-000
1165210G30000

1165210G30000
BUSH
# 35

09103-10041-000

09103-10041-A05
 0910310041000
BOLT (10X215)
# 36

08319-3110A-000
083193110A000

083193110A000
NUT
# 37

09103-12031-000
0910312031000

0910312031000
BOLT (12X155)
# 38

08319-3112A-000
083193112A000

083193112A000
NUT
