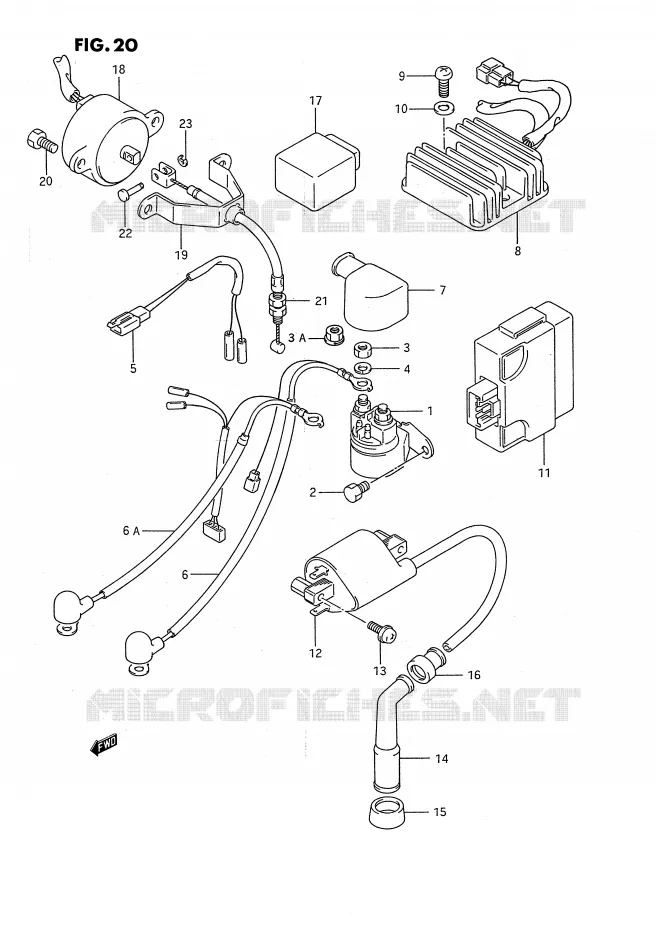

ELEKTRISCH VOOR SUZUKI SAVAGE 650 1994

SNELHEIDSMETER (MODELE G / J / K / L / M) REFER TO FIG.21A(D-7) FOR MODEL R

(1) 31800-49100-000

START MOTOR RELAY
RELAY ASSY, STARTING MOTOR

(2) 01550-0610B-000

BOLT. RH
BOLT

(2) 01500-0610B-000

BOLT. RTNR
BOLT, PLATE

(3) 08310-0006A-000

NUT

(4) 08321-0106A-000

LOCK WASHER

(5) 36852-24B00-000

WIRE, STARTER RELAY LEAD

(6) 33850-24B00-000

WIRE, STARTING MOTOR

(7) 33624-49401-000

CAP,STARTER RELAY TERMINAL
CAP, STARTER RELAY

(8) KIT1747

KIT1747
RECTIFIER ASSY

(9) 02112-0616A-000

SCREW

(10) 08322-0106A-000

WASHER

(11) 32900-24B00-000

IGNITER ASSY

(12) 33410-24B00-000

IGNITION COIL ASSY
COIL ASSY, IGNITION

(13) 02142-0512A-000

SCREW

(13) 02112-0512A-000

SCREW

(14) 33510-45010-000

CAP ASSY,SPARK PLUG
CAP, SPARK PLUG

(15) 33541-47D00-000

SEAL, SPARK PLUG

(16) 33542-38B00-000

SEAL
SEAL, HIGH TENSION CORD

(17) 32910-24B01-000

CONTROLE UNIT
CONTROL UNIT, DECOMP

(18) 33970-24B00-000

DECOMP SOLENOID
SOLENOID ASSY, DECOMP

(19) 33971-24B00-000

BRACKET, DECOMP SOLENOID

(20) 01500-0616A-000

BOLT
BOLT, LOWER COVER (6X16)

(20) KIT47370-40H00

KIT47370-40H00
BOLT

(21) 58900-24B01-000

CABLE ASSY, DECOMP

(22) 09209-04020-000

(23) 08332-1103A-000

E RING

(3A) 08361-3506A-000

NUT

(6A) 33850-24B10-000

WIRE,STARTER MOTOR
WIRE, STARTING MOTOR

	Onderdeelnummer	Produkt	Aantal
# 1	31800-49100-000 3180049100000 3180049100000	START MOTOR RELAY RELAY ASSY, STARTING MOTOR	87,14 €
# 2	01107-06106-000 01500-0610B-000 0110706106000	BOLT. RTNR BOLT, PLATE	1,97 €
# 2	01550-06103-000 01550-0610B-000 0155006103000	BOLT. RH BOLT	3,15 €
# 3A	08361-35066-000 08361-3506A-000 0836135066000	NUT	2,31 €
# 3	08310-00063-000 0831000063000	NUT	Niet beschikbaar	0,00 €
# 4	08321-01063-000 08321-0106A-000 0832101063000	LOCK WASHER	1,74 €
# 5	36852-24B00-000 3685224B00000 3685224B00000	WIRE, STARTER RELAY LEAD	Niet beschikbaar	0,00 €
# 6A	33850-24B10-000 3385024B10000 3385024B10000	WIRE, STARTER MOTOR WIRE, STARTING MOTOR	31,37 €
# 6	33850-24B00-000 3385024B00000 3385024B00000	WIRE, STARTING MOTOR	Niet beschikbaar	0,00 €
# 7	33624-49420-000 33624-49401-000 3362449420000	CAP, STARTER RELAY TERMINAL CAP, STARTER RELAY	6,59 €
# 8	32800-24B00-000 3280024B00000	KIT1747 RECTIFIER ASSY	Niet beschikbaar	0,00 €
# 9	02112-06163-000 02112-0616A-000 0211206163000	SCREW	1,73 €
# 10	08322-01063-000 0832201063000	WASHER	Niet beschikbaar	0,00 €
# 11	32900-24B00-000 3290024B00000 3290024B00000	IGNITER ASSY	443,11 €
# 12	33410-24B00-000 3341024B00000 3341024B00000	IGNITION COIL ASSY COIL ASSY, IGNITION	118,53 €
# 13	02142-05123-000 02142-0512A-000 0214205123000	SCREW	1,80 €
# 13	02152-05125-000 0215205125000	SCREW	Niet beschikbaar	0,00 €
# 14	33510-45010-000 3351045010000 3351045010000	CAP ASSY, SPARK PLUG CAP, SPARK PLUG	23,58 €
# 15	33541-24510-000 33541-47D00-000 3354124510000	SEAL, SPARK PLUG	8,34 €
# 16	33542-38B00-000 3354238B00000 3354238B00000	SEAL SEAL, HIGH TENSION CORD	7,43 €
# 17	32910-24B00-000 3291024B00000	CONTROLE UNIT CONTROL UNIT, DECOMP	Niet beschikbaar	0,00 €
# 18	33970-24B00-000 3397024B00000 3397024B00000	DECOMP SOLENOID SOLENOID ASSY, DECOMP	240,62 €
# 19	33971-24B00-000 3397124B00000 3397124B00000	BRACKET, DECOMP SOLENOID	11,58 €
# 20	01107-06165-000 01500-0616A-000 0110706165000	BOLT BOLT, LOWER COVER (6X16)	1,95 €
# 20	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Niet beschikbaar	0,00 €
# 21	58900-24B00-000 58900-24B01-000 5890024B00000	CABLE ASSY, DECOMP	19,61 €
# 22	09209-04020-000 0920904020000 0920904020000	PIN	Niet beschikbaar	0,00 €
# 23	08332-11033-000 08332-1103A-000 0833211033000	E RING	1,97 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
