OLIE KOELER

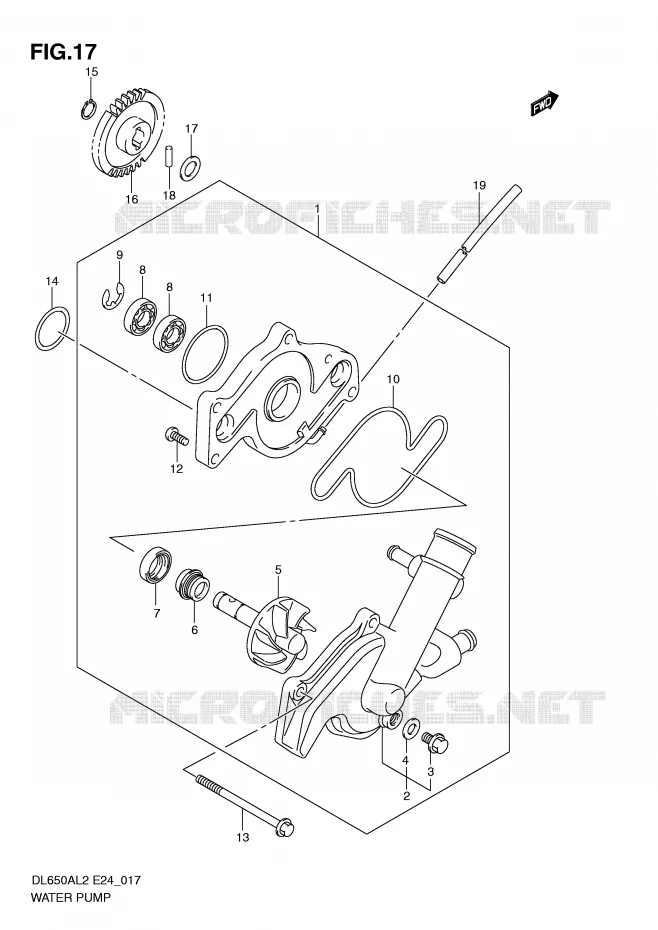

WATERPOMP VOOR SUZUKI V-STROM 650 2012

RADIATOR

(1) 17400-44H01-000

PUMP ASSY, WATER

(2) 17411-44H00-000

CASE, WATER PUMP

(3) 17415-20920-000

BOLT

(4) 09168-08016-000

GASKET 8.2/14/1
GASKET (8.2X14X1)

(5) 17491-19F40-000

IMPELLER/SHAFT

(6) 17470-02F11-000

SEAL,WATER PUMP SHAFT TL1000R
SEAL, MECHANICAL

(7) 17461-48G00-000

SEAL. OIL
OIL SEAL (10X21X5)

(8) 09262-10014-000

BEARING (10X26X8)

(8) 09262-10014-000

BEARING (10X26X8)

(9) 08332-1108A-000

E RING

(10) 17418-19F00-000

O RING

(11) 17435-33400-000

O RING

(12) 02112-0510B-000

SCREW. THROTTLE
SCREW

(13) 09103-06225-000

BOLT,ENG SPRKT COV,L70
BOLT (6X70)

(14) 09280-22001-000

O RING
O RING (D:2.4,ID:21.8)

(15) 08331-31109-000

CIRCLIP,10MM
CIRCLIP

(16) 17461-44H00-000

GEAR, WATER PUMP DRIVEN

(17) 09181-10158-000

SHIM (10X18X0.5)

(18) 09261-04002-000

PIN
ROLLER (4X13.8)

(19) 09352-35654-600

HOSE
HOSE (3.5X6.5X600)

	Onderdeelnummer	Produkt	Aantal
# 1	17400-44H00-000 17400-44H01-000 1740044H00000	PUMP ASSY, WATER	305,77 €
# 2	17411-44H00-000 1741144H00000 1741144H00000	CASE, WATER PUMP	106,97 €
# 3	17415-20920-000 1741520920000 1741520920000	BOLT	8,63 €
# 4	09168-08016-000 0916808016000 0916808016000	GASKET 8.2/14/1 GASKET (8.2X14X1)	2,02 €
# 5	17491-19F40-000 1749119F40000 1749119F40000	IMPELLER/SHAFT	50,00 €
# 6	17470-02F10-000 17470-02F11-000 1747002F10000	SEAL, WATER PUMP SHAFT TL1000R SEAL, MECHANICAL	25,84 €
# 7	17461-48G00-000 1746148G00000 1746148G00000	SEAL. OIL OIL SEAL (10X21X5)	13,98 €
# 8	09262-10014-000 0926210014000 0926210014000	BEARING (10X26X8)	15,57 €
# 9	08332-1108A-000 083321108A000 083321108A000	E RING	2,26 €
# 10	17418-19F00-000 1741819F00000 1741819F00000	O RING	6,39 €
# 11	17435-33400-000 1743533400000 1743533400000	O RING	15,35 €
# 12	02112-0510A-000 02112-0510B-000 021120510A000	SCREW. THROTTLE SCREW	2,42 €
# 13	09103-06225-000 0910306225000 0910306225000	BOLT, ENG SPRKT COV, L70 BOLT (6X70)	3,48 €
# 14	09280-22001-000 0928022001000 0928022001000	O RING O RING (D:2.4, ID:21.8)	1,64 €
# 15	08331-3110A-000 08331-31109-000 083313110A000	CIRCLIP, 10MM CIRCLIP	2,17 €
# 16	17461-44H00-000 1746144H00000 1746144H00000	GEAR, WATER PUMP DRIVEN	32,37 €
# 17	09181-10158-000 0918110158000 0918110158000	SHIM (10X18X0.5)	2,22 €
# 18	09261-04002-000 0926104002000 0926104002000	PIN ROLLER (4X13.8)	1,46 €
# 19	09352-35653-600 09352-35654-600 0935235653600	HOSE HOSE (3.5X6.5X600)	10,51 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de WATERPOMP van uw Suzuki V-STROM 650 van V-STROM. Laat het ons weten als u vragen heeft.
