Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

SPIEGEL (AN650AK4 / AK5)

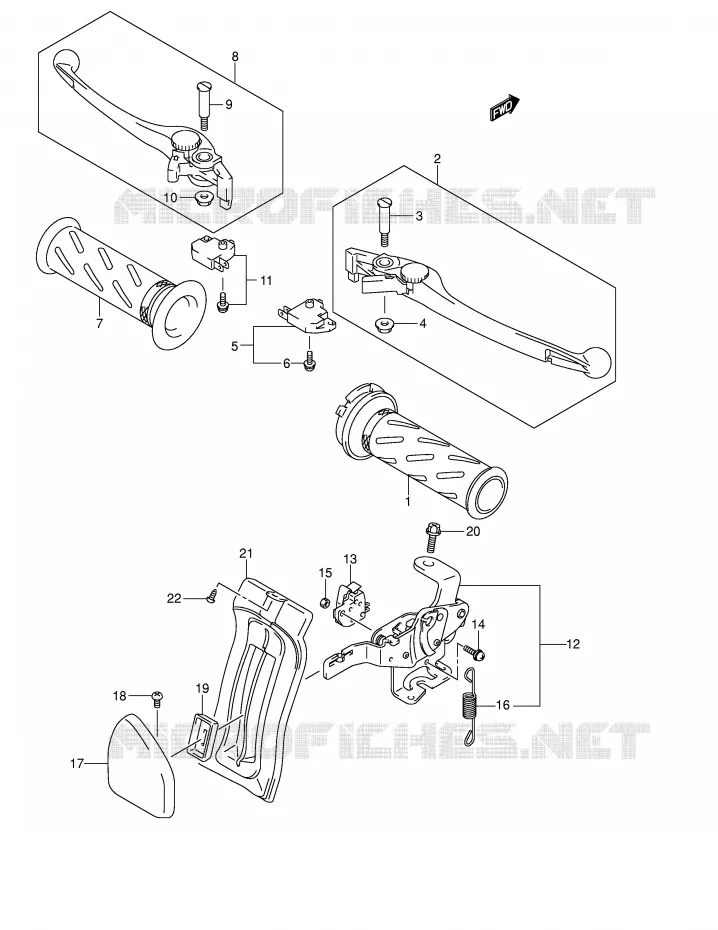

HANDGRIPS - LEVERS (MODELE K3 / K4) VOOR SUZUKI BURGMAN 650 2003

HANDGRIPS - LEVERS (MODELE K5)

(1) 57110-46E02-000

GRIP, THROTTLE

(2) 57300-10G32-000

LEVER ASSY,BRAKE
LEVER ASSY, FRONT BRAKE

(2) KIT57300-33E01

KIT57300-33E01
LEVER ASSY, FRONT BRAKE

(3) 57431-17C00-000

BOLT
BOLT, PIVOT

(4) 08319-31067-000

NUT 6MM
NUT

(5) 57460-14J02-000

SWITCH ASSY,STOP
SWITCH ASSY, FRONT BRAKE

(6) 57465-17C00-000

SCREW

(7) 57211-22D02-291

GRIP,L(BLACK)
GRIP, LH

(8) 57500-10G10-000

RR BRAKE LEVER ASSY
LEVER ASSY, REAR BRAKE

(8) 57500-10G00-000

LEVER ASSY, REAR BRAKE

(9) 57431-17C00-000

BOLT
BOLT, PIVOT

(10) 08319-31067-000

NUT 6MM
NUT

(11) 57560-14J02-000

SWITCH ASSY,RR BRAKE
SWITCH ASSY, REAR BRAKE

(11) 57560-14F01-000

SWITCH ASSY,RR BRAKE
SWITCH ASSY, REAR BRAKE

(12) 57800-10G01-000

BRAKE LOCK LEVER
LEVER ASSY, BRAKE LOCK

(13) 57460-14J02-000

SWITCH ASSY,STOP
SWITCH ASSY, LOCK

(14) 57852-10G00-000

SCREW,BRAKE LOCK SW
SCREW

(15) 57853-10G00-000

NUT

(16) 57804-10G00-000

SPRING
SPRING, RETURN

(17) 57820-10G00-000

KNOB, BRAKE LOCK

(18) 02112-0408B-000

SCREW

(19) 57831-10G00-000

COVER
COVER, KNOB

(20) 01550-0612B-000

BOLT
BOLT, BRAKE LOCK LEVER

(21) 57950-10G00-000

PLATE COMP,LEVER SEAL
PLATE, LEVER SEAL

(22) 03511-0512B-000

SCREW

	Onderdeelnummer	Produkt	Aantal
# 1	57110-46E01-000 57110-46E02-000 5711046E01000	GRIP, THROTTLE	37,60 €
# 2	57300-10G10-000 57300-10G32-000 5730010G10000	LEVER ASSY, BRAKE LEVER ASSY, FRONT BRAKE	75,02 €
# 2	57300-33E01-000 5730033E01000	KIT57300-33E01 LEVER ASSY, FRONT BRAKE	Niet beschikbaar	0,00 €
# 3	57431-17C00-000 5743117C00000 5743117C00000	BOLT BOLT, PIVOT	8,01 €
# 4	08316-10063-000 08319-31067-000 0831610063000	NUT 6MM NUT	2,53 €
# 5	57460-17C00-000 57460-14J02-000 5746017C00000	SWITCH ASSY, STOP SWITCH ASSY, FRONT BRAKE	30,68 €
# 6	57465-17C00-000 5746517C00000 5746517C00000	SCREW	2,62 €
# 7	57211-22D01-000 57211-22D02-291 5721122D01000	GRIP, L(BLACK) GRIP, LH	19,96 €
# 8	57500-10G00-000 5750010G00000 5750010G00000	LEVER ASSY, REAR BRAKE	58,60 €
# 8	57500-10G10-000 5750010G10000 5750010G10000	RR BRAKE LEVER ASSY LEVER ASSY, REAR BRAKE	76,25 €
# 9	57431-17C00-000 5743117C00000 5743117C00000	BOLT BOLT, PIVOT	8,01 €
# 10	08316-10063-000 08319-31067-000 0831610063000	NUT 6MM NUT	2,53 €
# 11	57560-14F00-000 57560-14F01-000 5756014F00000	SWITCH ASSY, RR BRAKE SWITCH ASSY, REAR BRAKE	25,78 €
# 11	57560-14F11-000 57560-14J02-000 5756014F11000	SWITCH ASSY, RR BRAKE SWITCH ASSY, REAR BRAKE	31,65 €
# 12	57800-10G00-000 57800-10G01-000 5780010G00000	BRAKE LOCK LEVER LEVER ASSY, BRAKE LOCK	163,18 €
# 13	57460-17C00-000 57460-14J02-000 5746017C00000	SWITCH ASSY, STOP SWITCH ASSY, LOCK	30,68 €
# 14	57852-10G00-000 5785210G00000 5785210G00000	SCREW, BRAKE LOCK SW SCREW	4,57 €
# 15	57853-10G00-000 5785310G00000 5785310G00000	NUT	6,54 €
# 16	57804-10G00-000 5780410G00000 5780410G00000	SPRING SPRING, RETURN	10,82 €
# 17	57820-10G00-000 5782010G00000 5782010G00000	KNOB, BRAKE LOCK	33,08 €
# 18	02112-04083-000 02112-0408B-000 0211204083000	SCREW	2,11 €
# 19	57831-10G00-000 5783110G00000 5783110G00000	COVER COVER, KNOB	8,36 €
# 20	01550-06123-000 01550-0612B-000 0155006123000	BOLT BOLT, BRAKE LOCK LEVER	3,15 €
# 21	57950-10G00-000 5795010G00000 5795010G00000	PLATE COMP, LEVER SEAL PLATE, LEVER SEAL	39,84 €
# 22	03512-05123-000 03511-0512B-000 0351205123000	SCREW	2,88 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de HANDGRIPS - LEVERS (MODELE K3/K4) van uw Suzuki BURGMAN 650 van BURGMAN. Laat het ons weten als u vragen heeft.
