CARBURATOR (MODELE R / S) REFER TO FIG.11B(1-C-6) FOR E18,E39

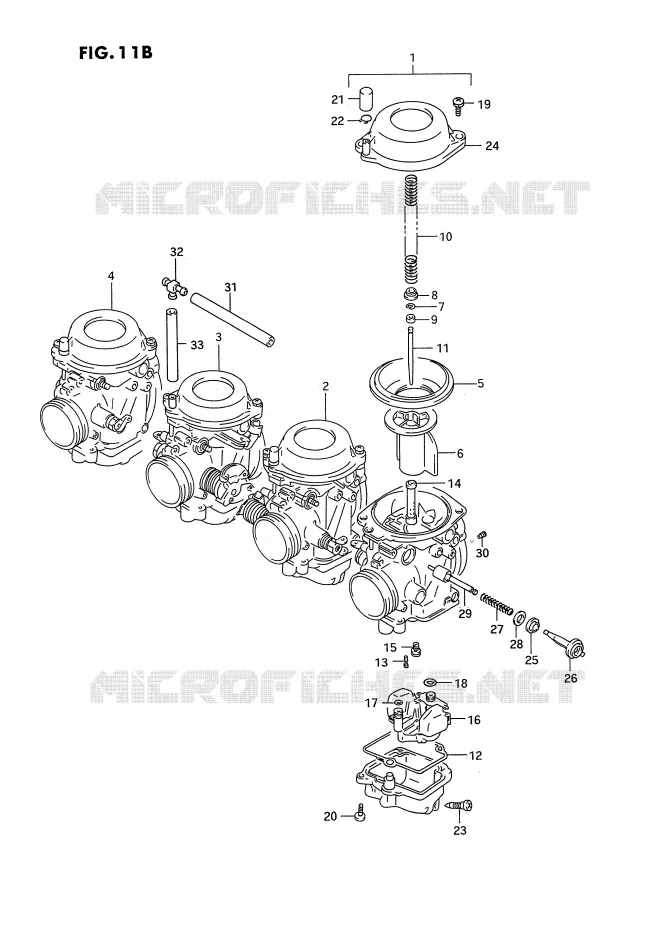

CARBURATOR (E18,E39) VOOR SUZUKI GSX-R 750 1995

CARBURETOR AANSLUITINGEN (MODELE N / P) REFER TO FIG.12A(1-C- 9) FOR MODEL R/S

(1) 13201-17E30-000

CARBURETOR ASSY,L
CARBURETOR ASSY, LH

(1) 13201-17E50-000

CARBURETOR ASSY, LH

(2) 13202-17E30-000

CARBURETOR ASSY, ML

(2) 13202-17E30-000

CARBURETOR ASSY, ML

(2) 13202-17E50-000

CARBURETOR ASSY, ML

(2) 13202-17E50-000

CARBURETOR ASSY, ML

(3) 13203-17E30-000

CARBURETOR ASSY, MR

(3) 13203-17E50-000

CARBURETOR ASSY, MR

(4) 13204-17E30-000

CARBURETOR ASSY, RH

(4) 13204-17E50-000

CARBURETOR ASSY, RH

(5) 13507-17C02-000

.DIAPHRAGM

(6) 13501-17C10-000

VALVE, PISTON

(7) 13394-10010-000

CLIP,NEEDLE
E RING

(8) 13382-42A00-000

RING

(9) 13387-47010-000

RING
DISCONTINUED

(10) 13503-34A00-000

SPRING

(11) 13383-17E10-000

NEEDLE,JET
NEEDLE, JET (5F8-3)

(12) 13258-44B00-000

GASKET, FLOAT CHAMBER

(13) 09492-35010-000

PILOT JET
JET, PILOT (37.5)

(14) 09494-00763-000

JET, NEEDLE (P-3)

(15) 09491-22016-000

MAIN JET 110
JET, MAIN (110)

(16) 13250-13D00-000

.FLOAT/NEEDLE VALVE ASSY

(17) 13374-46710-000

O RING

(18) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(19) 02112-75163-000

SCREW

(20) 02112-05127-000

SCREW

(21) 13508-17C00-000

CAP

(22) 13671-05A40-000

CLIP
.CLIP, RH

(23) 13247-02340-000

PLUG,DRAIN
SCREW, DRAIN

(24) 13502-17C00-000

COVER
COVER, DIAPHRAGM

(24) 13502-26D80-000

COVER, DIAPHRAGM

(25) 13418-17C01-000

CAP, STARTER

(26) 13418-17C10-000

HOLDER,GUIDE
HOLDER

(27) 13417-26D00-000

SPRING

(28) 13432-47090-000

WASHER

(29) 13411-05320-000

PLUNGER ASSY

(30) 09493-32003-000

JET,AIR
JET, PILOT AIR (1.6)

(31) 09352-50901-600

HOSE,5X9X600
HOSE, OUTER (5X9X600)

(32) 13685-48B00-000

(CA) NIPPLE
SEPARATOR

(33) 09352-50006-600

HOSE,5X9X600
HOSE, INNER (5X9X600)

	Onderdeelnummer	Produkt	Aantal
# 1	13201-17E30-000 1320117E30000 1320117E30000	CARBURETOR ASSY, L CARBURETOR ASSY, LH	Niet beschikbaar	0,00 €
# 1	13201-17E50-000 1320117E50000 1320117E50000	CARBURETOR ASSY, LH	Niet beschikbaar	0,00 €
# 2	13202-17E30-000 1320217E30000 1320217E30000	CARBURETOR ASSY, ML	Niet beschikbaar	0,00 €
# 2	13202-17E50-000 1320217E50000 1320217E50000	CARBURETOR ASSY, ML	Niet beschikbaar	0,00 €
# 3	13203-17E30-000 1320317E30000 1320317E30000	CARBURETOR ASSY, MR	Niet beschikbaar	0,00 €
# 3	13203-17E50-000 1320317E50000 1320317E50000	CARBURETOR ASSY, MR	Niet beschikbaar	0,00 €
# 4	13204-17E30-000 1320417E30000 1320417E30000	CARBURETOR ASSY, RH	Niet beschikbaar	0,00 €
# 4	13204-17E50-000 1320417E50000 1320417E50000	CARBURETOR ASSY, RH	Niet beschikbaar	0,00 €
# 5	13507-17C00-000 13507-17C02-000 1350717C00000	.DIAPHRAGM	30,55 €
# 6	13501-17C10-000 1350117C10000 1350117C10000	VALVE, PISTON	Niet beschikbaar	0,00 €
# 7	13394-10010-000 1339410010000 1339410010000	CLIP, NEEDLE E RING	7,03 €
# 8	13382-42A00-000 1338242A00000 1338242A00000	RING	6,74 €
# 9	13387-17E00-000 13387-47010-000 1338717E00000	RING DISCONTINUED	7,96 €
# 10	13503-34A00-000 1350334A00000 1350334A00000	SPRING	8,12 €
# 11	13383-17E10-000 1338317E10000 1338317E10000	NEEDLE, JET NEEDLE, JET (5F8-3)	Niet beschikbaar	0,00 €
# 12	13258-44B00-000 1325844B00000 1325844B00000	GASKET, FLOAT CHAMBER	10,14 €
# 13	09492-35010-000 0949235010000 0949235010000	PILOT JET JET, PILOT (37.5)	9,67 €
# 14	09494-00763-000 0949400763000 0949400763000	JET, NEEDLE (P-3)	29,72 €
# 15	09491-22016-000 0949122016000 0949122016000	MAIN JET 110 JET, MAIN (110)	10,98 €
# 16	13250-44C00-000 13250-13D00-000 1325044C00000	.FLOAT/NEEDLE VALVE ASSY	120,30 €
# 17	13374-46710-000 1337446710000 1337446710000	O RING	4,97 €
# 18	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 19	02112-75163-000 0211275163000 0211275163000	SCREW	Niet beschikbaar	0,00 €
# 20	02112-05127-000 0211205127000 0211205127000	SCREW	2,62 €
# 21	13508-17C00-000 1350817C00000 1350817C00000	CAP	6,63 €
# 22	13671-33600-000 13671-05A40-000 1367133600000	CLIP .CLIP, RH	7,16 €
# 23	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN SCREW, DRAIN	6,88 €
# 24	13502-17C00-000 1350217C00000 1350217C00000	COVER COVER, DIAPHRAGM	Niet beschikbaar	0,00 €
# 24	13502-26D80-000 1350226D80000 1350226D80000	COVER, DIAPHRAGM	Niet beschikbaar	0,00 €
# 25	13418-17C00-000 13418-17C01-000 1341817C00000	CAP, STARTER	7,96 €
# 26	13418-17C10-000 1341817C10000 1341817C10000	HOLDER, GUIDE HOLDER	15,02 €
# 27	13417-26D00-000 1341726D00000 1341726D00000	SPRING	8,19 €
# 28	13432-47090-000 1343247090000 1343247090000	WASHER	3,90 €
# 29	13411-05320-000 1341105320000 1341105320000	PLUNGER ASSY	20,47 €
# 30	09493-32003-000 0949332003000 0949332003000	JET, AIR JET, PILOT AIR (1.6)	12,29 €
# 31	09352-50901-600 0935250901600 0935250901600	HOSE, 5X9X600 HOSE, OUTER (5X9X600)	8,39 €
# 32	13685-48B00-000 1368548B00000 1368548B00000	(CA) NIPPLE SEPARATOR	11,42 €
# 33	09352-50903-600 09352-50006-600 0935250903600	HOSE, 5X9X600 HOSE, INNER (5X9X600)	7,85 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
