HOOFDREMCILINDER

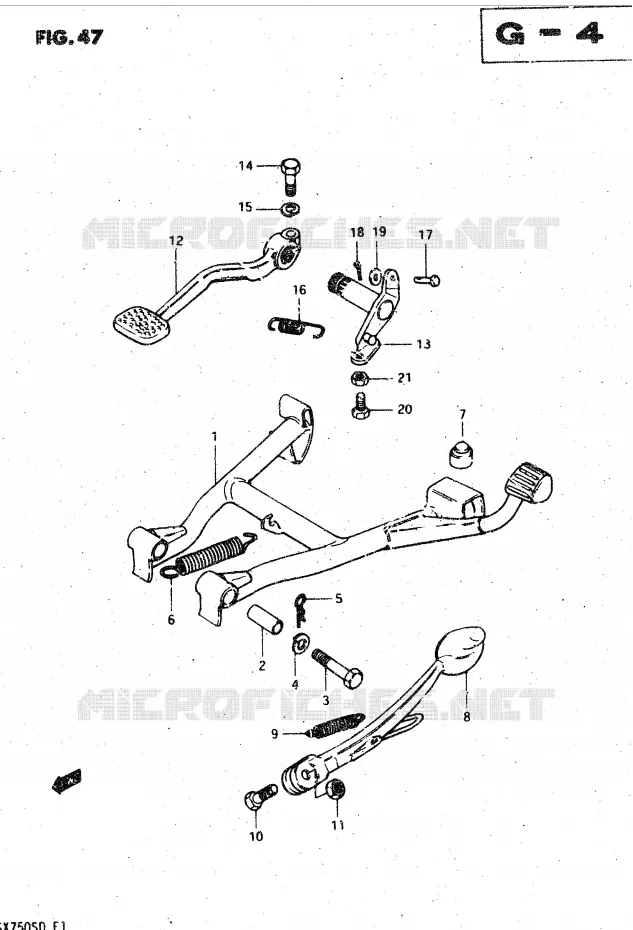

STAND VOOR SUZUKI GSX-S 750 1983

STAND (E16, E18, E22, E25, E26)

(1) 42100-08C00-000

STAND, CENTER

(2) 09180-10040-000

SPACER
SPACER (10.7X15.9X38)

(3) 09101-10030-000

BOLT,10X65
BOLT

(4) 08321-01107-000

.LOCK WASHER

(5) 09385-10005-000

CLIP

(6) 09443-20001-XC0

SPRING

(7) 09321-10001-000

CUSHION

(8) 42310-49300-000

STAND,SIDE
STAND, PROP

(9) 09443-17008-XC0

SPRING

(10) 09100-10067-000

BOLT
BOLT (10X30)

(11) 08310-00107-000

NUT
NUT, FRONT

(12) 43110-49301-000

BRAKE PEDAL
PEDAL, BRAKE

(12) 43111-49310-000

BRAKE PEDAL
PEDAL, BRAKE

(13) 43120-49301-000

ARM
ARM, BRAKE PEDAL ROD

(14) 01500-08307-000

BOLT
BOLT, LOWER

(14) 01204-08257-000

BOLT 8X25
BOLT

(15) 08321-01087-000

LOCK WASHER
.8MM LOCK WASHER, RH

(16) 09443-12022-000

SPRING

(17) 09200-06068-000

SHAFT,SHALLOW DRIVE ARM
PIN

(18) 04111-2015A-000

PIN. COTTER
COTTER PIN

(19) 08322-0106A-000

WASHER

(20) 01500-06207-000

BOLT
BOLT, ADJUSTER

(21) 08310-00067-000

NUT
NUT FIG.42 (H-4) : E16, E18, E22,

	Onderdeelnummer	Produkt	Aantal
# 1	42100-49301-000 42100-08C00-000 4210049301000	STAND, CENTER	259,77 €
# 2	09180-10040-000 0918010040000 0918010040000	SPACER SPACER (10.7X15.9X38)	3,08 €
# 3	09101-10018-000 0910110018000	BOLT, 10X65 BOLT	Niet beschikbaar	0,00 €
# 4	08321-21108-000 08321-01107-000 0832121108000	.LOCK WASHER	2,40 €
# 5	09385-10001-000 09385-10005-000 0938510001000	CLIP	2,02 €
# 6	09443-20001-000 09443-20001-XC0 0944320001000	SPRING	8,67 €
# 7	09321-10001-000 0932110001000 0932110001000	CUSHION	2,64 €
# 8	42310-49300-000 4231049300000 4231049300000	STAND, SIDE STAND, PROP	73,60 €
# 9	09443-17005-000 09443-17008-XC0 0944317005000	SPRING	7,48 €
# 10	09100-10067-000 0910010067000 0910010067000	BOLT BOLT (10X30)	3,77 €
# 11	08310-22108-000 08310-00107-000 0831022108000	NUT NUT, FRONT	2,71 €
# 12	43110-49301-000 4311049301000 4311049301000	BRAKE PEDAL PEDAL, BRAKE	Niet beschikbaar	0,00 €
# 12	43111-49310-000 4311149310000 4311149310000	BRAKE PEDAL PEDAL, BRAKE	Niet beschikbaar	0,00 €
# 13	43120-49301-000 4312049301000 4312049301000	ARM ARM, BRAKE PEDAL ROD	29,86 €
# 14	01107-08308-000 01500-08307-000 0110708308000	BOLT BOLT, LOWER	3,42 €
# 14	01204-08257-000 0120408257000 0120408257000	BOLT 8X25 BOLT	2,22 €
# 15	08321-21088-000 08321-01087-000 0832121088000	LOCK WASHER .8MM LOCK WASHER, RH	2,40 €
# 16	09443-12022-000 0944312022000 0944312022000	SPRING	Niet beschikbaar	0,00 €
# 17	09200-06037-000 09200-06068-000 0920006037000	SHAFT, SHALLOW DRIVE ARM PIN	5,70 €
# 18	04111-20158-000 04111-2015A-000 0411120158000	PIN. COTTER COTTER PIN	1,40 €
# 19	08322-21068-000 0832221068000	WASHER	Niet beschikbaar	0,00 €
# 20	01107-06208-000 01500-06207-000 0110706208000	BOLT BOLT, ADJUSTER	2,22 €
# 21	08310-11068-000 08310-00067-000 0831011068000	NUT NUT FIG.42 (H-4) : E16, E18, E22,	2,40 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de STAND van uw Suzuki KATANA 750 van GSX-S. Laat het ons weten als u vragen heeft.
