TRANSMISSION (2)

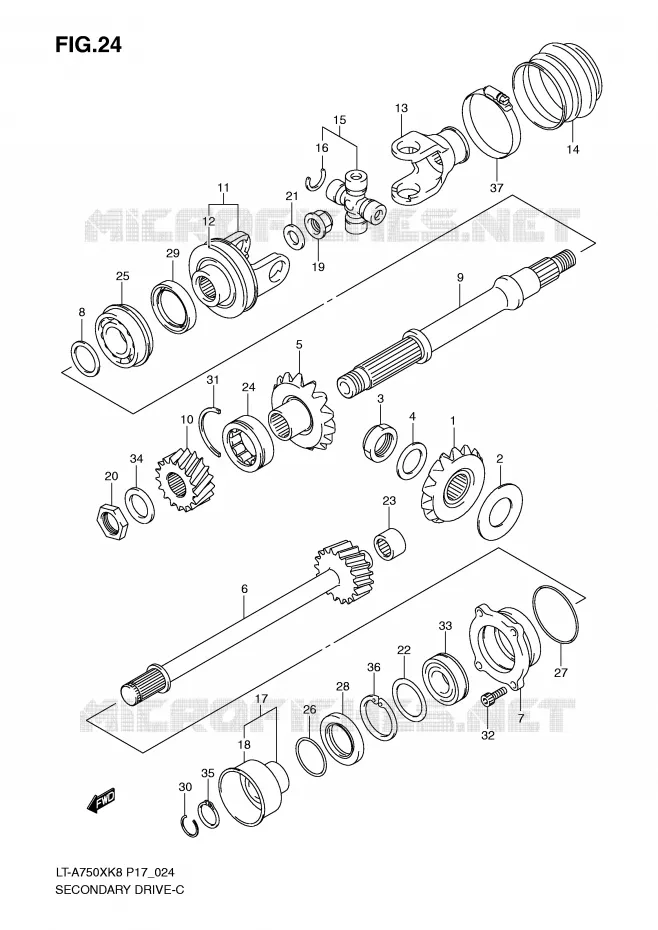

AANDRIJFAS VOOR SUZUKI KINGQUAD 750 2009

SCHAKELEN ASSY

(1) 24911-31G00-000

GEAR, SEC DRIVE BEVEL

(2) 24935-03811-000

SHIM SET, SEC DRIVE BEVEL

(3) 09140-20012-000

NUT
NUT, SEC DRIVE OUTPUT

(4) 09181-20223-000

WASHER,22X32X1.0
WASHER, SEC DRIVE BEVEL

(5) 24921-31G10-000

GEAR. SEC DRIVEN BEVEL (NT:17)
GEAR, SEC DRIVEN BEVEL

(6) 24961-31G40-000

SHAFT,SEC DRIVEN OUTPUT FR
SHAFT, SED OUTPUT, FR

(7) 24965-31G00-000

HOUSING, FR OUTPUT SHAFT

(8) 24945-03811-000

SHIM SET, SEC DRIVEN BEVEL

(9) 24971-31G10-000

SHAFT, SEC OUTPUT, RR

(10) 24972-31G20-000

GEAR,SEC DRIVEN OUTPUT SHAFT
GEAR, SED DRIVEN OUTPUT

(11) 27130-31G10-000

YOKE, RR DRIVE OUT

(12) 27592-31G30-000

FLANGE. OUTPUT YOKE
PLATE, OUTPUT

(13) 27141-31G00-000

YOKE, PROP SHAFT

(14) 27153-31G01-000

BOOT,RR PROP SHAFT
BOOT, REAR OUTPUT JOINT

(15) 27200-73813-000

27200-73813-000
JOINT SET, UNIVERSAL

(16) 09380-25005-000

CIRCLIP
CIRCLIP, UNIVERSAL JOINT

(17) 27590-31G00-000

COLLAR, FRONT DRIVE

(18) 27592-31G00-000

OUTPUT OIL SEAL PLATE
PLATE, OUTPUT OIL SEAL

(19) 09159-16003-000

NUT
NUT, RR DRIVE OUTPUT YOKE

(20) 09159-22005-000

NUT, SEC DRIVEN OUTPUT

(21) 09160-16026-000

WASHER 18.5X 35X4
WASHER, RR DRIVE OUTPUT

(22) 09181-40195-000

SHIM,40X52X1.0
WASHER, FR DRIVE OUTPUT

(23) 09263-25068-000

BEARING, FR OUTPUT, RR

(24) 09263-30050-000

BEARING, SEC DRIVEN GEAR

(25) 09267-25014-000

BEARING,REAR OUTPUT SHAFT RR
BEARING, REAR OUTPUT

(26) 09280-25005-000

O-RING
O-RING, FR DRIVE OUTPUT

(27) 09280-57002-000

O RING D:3.5 ID:56.6
O-RING, FRONT BRG HOUSING

(28) 09283-34008-000

OIL SEAL
SEAL, FRONT OUTPUT SHAFT

(29) 09283-34008-000

OIL SEAL
SEAL, REAR OUTPUT SHAFT

(30) 09381-21002-000

CIRCLIP
C-RING, SEC DRIVEN OUTPUT

(31) 09390-50002-000

C RING
RING, SEC DRIVEN GEAR

(32) 07130-0620B-000

BOLT
BOLT, FRONT BRG HOUSING

(33) 09262-25003-000

NTN B1 25X52X15
BEARING, FR OUTPUT, FR

(34) 08211-22365-000

WASHER, OUTPUT SHAFT

(35) 08331-31259-000

CIRCLIP
CIRCLIP, FR DRIVE OUTPUT

(36) 08331-41529-000

CIRCLIP
CIRCLIP, FR OUTPUT SHAFT

(37) 09402-00512-000

CLAMP

	Onderdeelnummer	Produkt	Aantal
# 1	24911-31G00-000 2491131G00000 2491131G00000	GEAR, SEC DRIVE BEVEL	157,50 €
# 2	24935-03811-000 2493503811000 2493503811000	SHIM SET, SEC DRIVE BEVEL	90,35 €
# 3	09140-20012-000 0914020012000 0914020012000	NUT NUT, SEC DRIVE OUTPUT	3,62 €
# 4	09181-20223-000 0918120223000 0918120223000	WASHER, 22X32X1.0 WASHER, SEC DRIVE BEVEL	3,17 €
# 5	24921-31G00-000 24921-31G10-000 2492131G00000	GEAR. SEC DRIVEN BEVEL (NT:17) GEAR, SEC DRIVEN BEVEL	192,62 €
# 6	24961-31G20-000 24961-31G40-000 2496131G20000	SHAFT, SEC DRIVEN OUTPUT FR SHAFT, SED OUTPUT, FR	212,32 €
# 7	24965-31G00-000 2496531G00000 2496531G00000	HOUSING, FR OUTPUT SHAFT	32,10 €
# 8	24945-03811-000 2494503811000 2494503811000	SHIM SET, SEC DRIVEN BEVEL	73,45 €
# 9	24971-31G10-000 2497131G10000 2497131G10000	SHAFT, SEC OUTPUT, RR	188,18 €
# 10	24972-31G20-000 2497231G20000 2497231G20000	GEAR, SEC DRIVEN OUTPUT SHAFT GEAR, SED DRIVEN OUTPUT	74,05 €
# 11	27130-31G10-000 2713031G10000 2713031G10000	YOKE, RR DRIVE OUT	113,62 €
# 12	27592-31G30-000 2759231G30000 2759231G30000	FLANGE. OUTPUT YOKE PLATE, OUTPUT	15,71 €
# 13	27141-31G00-000 2714131G00000 2714131G00000	YOKE, PROP SHAFT	90,86 €
# 14	27153-31G00-000 27153-31G01-000 2715331G00000	BOOT, RR PROP SHAFT BOOT, REAR OUTPUT JOINT	16,41 €
# 15	27200-73813-000 2720073813000 2720073813000	27200-73813-000 JOINT SET, UNIVERSAL	Niet beschikbaar	0,00 €
# 16	09380-25005-000 0938025005000 0938025005000	CIRCLIP CIRCLIP, UNIVERSAL JOINT	1,97 €
# 17	27590-31G00-000 2759031G00000 2759031G00000	COLLAR, FRONT DRIVE	38,38 €
# 18	27592-31G00-000 2759231G00000 2759231G00000	OUTPUT OIL SEAL PLATE PLATE, OUTPUT OIL SEAL	10,69 €
# 19	09159-16003-000 0915916003000 0915916003000	NUT NUT, RR DRIVE OUTPUT YOKE	4,57 €
# 20	09159-22005-000 0915922005000 0915922005000	NUT, SEC DRIVEN OUTPUT	16,53 €
# 21	09160-16026-000 0916016026000 0916016026000	WASHER 18.5X 35X4 WASHER, RR DRIVE OUTPUT	5,03 €
# 22	09181-40195-000 0918140195000 0918140195000	SHIM, 40X52X1.0 WASHER, FR DRIVE OUTPUT	5,92 €
# 23	09263-25068-000 0926325068000 0926325068000	BEARING, FR OUTPUT, RR	35,25 €
# 24	09263-30050-000 0926330050000 0926330050000	BEARING, SEC DRIVEN GEAR	47,96 €
# 25	09267-25014-000 0926725014000 0926725014000	BEARING, REAR OUTPUT SHAFT RR BEARING, REAR OUTPUT	77,77 €
# 26	09280-25005-000 0928025005000 0928025005000	O-RING O-RING, FR DRIVE OUTPUT	3,48 €
# 27	09280-57002-000 0928057002000 0928057002000	O RING D:3.5 ID:56.6 O-RING, FRONT BRG HOUSING	3,77 €
# 28	09283-34008-000 0928334008000 0928334008000	OIL SEAL SEAL, FRONT OUTPUT SHAFT	16,30 €
# 29	09283-34008-000 0928334008000 0928334008000	OIL SEAL SEAL, REAR OUTPUT SHAFT	16,30 €
# 30	09381-21002-000 0938121002000 0938121002000	CIRCLIP C-RING, SEC DRIVEN OUTPUT	2,04 €
# 31	09390-50002-000 0939050002000 0939050002000	C RING RING, SEC DRIVEN GEAR	2,82 €
# 32	07130-0620B-000 071300620B000 071300620B000	BOLT BOLT, FRONT BRG HOUSING	3,97 €
# 33	09262-25003-000 0926225003000 0926225003000	NTN B1 25X52X15 BEARING, FR OUTPUT, FR	26,75 €
# 34	08211-22365-000 0821122365000 0821122365000	WASHER, OUTPUT SHAFT	4,46 €
# 35	08331-3125A-000 08331-31259-000 083313125A000	CIRCLIP CIRCLIP, FR DRIVE OUTPUT	2,31 €
# 36	08331-4152A-000 08331-41529-000 083314152A000	CIRCLIP CIRCLIP, FR OUTPUT SHAFT	5,03 €
# 37	09402-00512-000 0940200512000 0940200512000	CLAMP	12,33 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de AANDRIJFAS van uw Suzuki van KINGQUAD. Laat het ons weten als u vragen heeft.
