KOPLAMP (LT-A750XL2 P33)

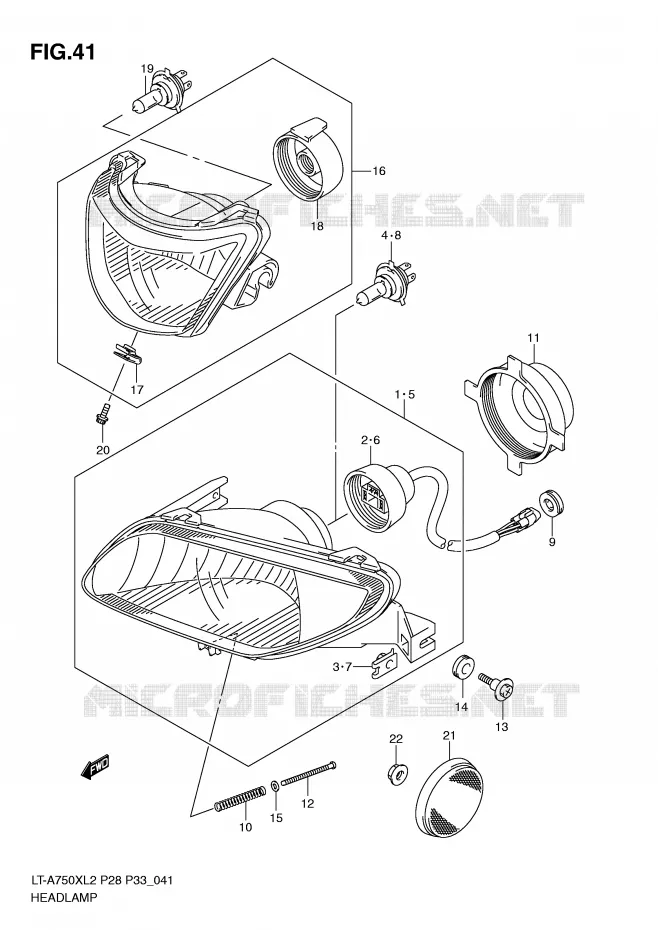

KOPLAMP (LT-A750XZL2 P28) VOOR SUZUKI KINGQUAD 750 2012

KOPLAMP (LT-A750XZL2 P33)

(1) 35100-31G92-999

HEADLAMP ASSY RH

(2) 35171-31GM1-000

CORD ASSY. R
CORD ASSY RH

(3) 35157-31G90-000

NUT

(4) 990D0-02E20-000

BULB
BULB (12V35/35W)

(5) 35300-31G92-999

LH HEADLAMP LT-A700X K7-
HEADLAMP ASSY LH

(6) 35171-31GH1-000

CORD ASSY. L
CORD ASSY LH

(7) 35157-31G90-000

NUT

(8) 990D0-02E20-000

BULB
BULB (12V35/35W)

(9) 09308-07013-000

GROMMET

(10) 35154-31300-000

SPRING
SPRING, HEADLAMP ADJUST

(11) 35174-31G00-000

COVER, HEADLAMP HOUSING

(12) 09125-04031-000

SCREW. HEADLAMP ADJUST
SCREW (4X50)

(13) 09139-06118-000

SCREW,HEADLAMP
SCREW (6X22.5)

(14) 09320-10501-000

CUSHION

(15) 08322-0104A-000

WASHER

(16) 35100-31GB3-999

HEADLAMP LT-A700X/K7-
HEADLAMP ASSY, AUX

(17) 35157-31GB0-000

CLIP
NUT

(18) 35174-31GB0-000

COVER

(19) 990D0-02E20-000

BULB
BULB (12V35/35W)

(20) 07120-0512B-000

BOLT. SPEED SENSOR
BOLT

(21) 35950-14A11-000

REFLEX REFLECTOR ASSY, FR SIDE

(22) 08316-1005B-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	35100-31G92-999 3510031G92999 3510031G92999	HEADLAMP ASSY RH	215,96 €
# 2	35171-31GM1-000 3517131GM1000 3517131GM1000	CORD ASSY. R CORD ASSY RH	48,89 €
# 3	35157-31G90-000 3515731G90000 3515731G90000	NUT	13,08 €
# 4	09471-12101-000 990D0-02E20-000 0947112101000	BULB BULB (12V35/35W)	13,17 €
# 5	35300-31G92-999 35300-31G92-999 3530031G92999	LH HEADLAMP LT-A700X K7- HEADLAMP ASSY LH	160,55 €
# 6	35171-31GH1-000 3517131GH1000 3517131GH1000	CORD ASSY. L CORD ASSY LH	52,76 €
# 7	35157-31G90-000 3515731G90000 3515731G90000	NUT	13,08 €
# 8	09471-12101-000 990D0-02E20-000 0947112101000	BULB BULB (12V35/35W)	13,17 €
# 9	09308-07011-000 0930807011000	GROMMET	Niet beschikbaar	0,00 €
# 10	35154-31300-000 3515431300000 3515431300000	SPRING SPRING, HEADLAMP ADJUST	3,71 €
# 11	35174-31G00-000 3517431G00000 3517431G00000	COVER, HEADLAMP HOUSING	9,24 €
# 12	09125-04031-000 0912504031000 0912504031000	SCREW. HEADLAMP ADJUST SCREW (4X50)	3,13 €
# 13	09139-06118-000 0913906118000 0913906118000	SCREW, HEADLAMP SCREW (6X22.5)	3,82 €
# 14	09320-10501-000 0932010501000 0932010501000	CUSHION	5,61 €
# 15	08322-0104A-000 083220104A000 083220104A000	WASHER	2,22 €
# 16	35100-31GB2-999 35100-31GB3-999 3510031GB2999	HEADLAMP LT-A700X/K7- HEADLAMP ASSY, AUX	185,60 €
# 17	35157-31GB0-000 3515731GB0000 3515731GB0000	CLIP NUT	13,01 €
# 18	35174-31GB0-000 3517431GB0000 3517431GB0000	COVER	37,15 €
# 19	09471-12101-000 990D0-02E20-000 0947112101000	BULB BULB (12V35/35W)	13,17 €
# 20	07120-0512B-000 071200512B000 071200512B000	BOLT. SPEED SENSOR BOLT	2,86 €
# 21	35950-14A11-000 3595014A11000 3595014A11000	REFLEX REFLECTOR ASSY, FR SIDE	11,60 €
# 22	08316-1005B-000 083161005B000 083161005B000	NUT	3,42 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de KOPLAMP (LT-A750XZL2 P28) van uw Suzuki KINGQUAD 750 AXI 4WD van KINGQUAD. Laat het ons weten als u vragen heeft.
