KOPPELING

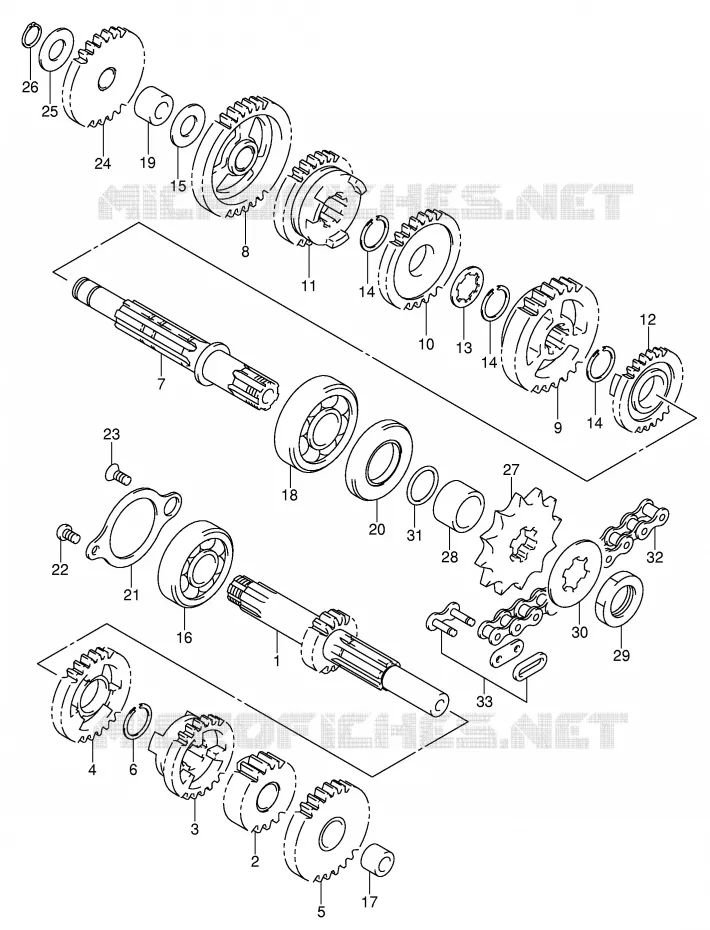

TRANSMISSION VOOR SUZUKI JR 80 2002

SCHAKELEN ASSY

(1) 24121-46001-000

COUNTERSHAFT (NT:15)

(2) 24220-46000-000

GEAR, 2ND DRIVE (NT:19)

(3) 24231-46001-000

GEAR, 3RD DRIVE (NT:22)

(4) 24241-46000-000

GEAR,4TH DRIVE
GEAR, 4TH DRIVE (NT:24)

(5) 24251-46001-000

24251-46001-000
GEAR, 5TH DRIVE (NT:26)

(5) 24251-46002-000

GEAR, 5TH DRIVE (NT:26)

(6) 09380-17007-000

CIRCLIP

(7) 24131-46000-000

SHAFT,DRIVE
DRIVE SHAFT

(8) 24310-46001-000

GEAR, 1ST DRIVEN (NT:35)

(9) 24321-46001-000

GEAR, 2ND DRIVEN (NT:32)

(10) 24331-46000-000

GEAR,3RD DRIVEN
GEAR, 3RD DRIVEN (NT:29)

(11) 24341-46000-000

4TH DRIVEN GEAR 26 T
GEAR, 4TH DRIVEN (NT:26)

(12) 24351-46000-000

GEAR,5TH DRIVEN
GEAR, 5TH DRIVEN (NT:24)

(13) 09160-13006-000

WASHER
WASHER (13X24X1)

(14) 09380-17007-000

CIRCLIP

(14) 09380-17007-000

CIRCLIP

(14) 09380-17007-000

CIRCLIP

(15) 09167-17003-000

WASHER,LOCK
WASHER (17.1X23X1.0)

(16) 09262-17023-000

NTN B1 17X40X12
BEARING (17X40X12)

(17) 09303-13001-000

BUSH

(18) 08113-63030-000

KOYO B1 17X47X14
BEARING

(19) 09303-13001-000

BUSH

(20) 09283-21003-000

OIL SEAL
OIL SEAL (21X40X6)

(21) 24741-46000-000

PLATE,COUNTERSHAFT B
HOLDER, BEARING

(22) 09125-06112-000

SCREW
SCREW, 6X10

(22) 02112-0610B-000

SCREW

(23) 02122-0612B-000

SCREW. RETAINER CAM CHAIN
SCREW

(23) 09126-06011-000

SCREW, 6X12

(24) 26260-46001-000

KICK ST IDLE GEAR
GEAR, KICK IDLE (NT:26)

(25) 08211-12261-000

WASHER,THRUST
WASHER

(26) 08331-3112A-000

CIRCLIP

(27) 27511-46700-000

ENGINE SPROCKET 12 T
SPROCKET, ENGINE (NT:12)

(28) 09180-17008-000

SPACER
SPACER (17X21X13)

(29) 09140-16002-000

NUT 16MM
NUT

(30) 09167-16001-000

WASHER,LOCK
WASHER (16.1X33X0.8)

(31) 09280-17001-000

O RING
O RING (D:1,ID:16.8)

(32) 27600-20911-112

CHAIN,DRIVE
CHAIN, DRIVE (DID428X112L)

(33) 27620-20911-000

JOINT SET.CHAIN DR-Z70/L7
JOINT (DID)

	Onderdeelnummer	Produkt	Aantal
# 1	24121-46001-000 2412146001000 2412146001000	COUNTERSHAFT (NT:15)	Niet beschikbaar	0,00 €
# 2	24220-46000-000 2422046000000 2422046000000	GEAR, 2ND DRIVE (NT:19)	Niet beschikbaar	0,00 €
# 3	24231-46001-000 2423146001000 2423146001000	GEAR, 3RD DRIVE (NT:22)	Niet beschikbaar	0,00 €
# 4	24241-46000-000 2424146000000 2424146000000	GEAR, 4TH DRIVE GEAR, 4TH DRIVE (NT:24)	43,23 €
# 5	24251-46001-000 2425146001000 2425146001000	24251-46001-000 GEAR, 5TH DRIVE (NT:26)	Niet beschikbaar	0,00 €
# 5	24251-46002-000 2425146002000 2425146002000	GEAR, 5TH DRIVE (NT:26)	Niet beschikbaar	0,00 €
# 6	09380-17007-000 0938017007000 0938017007000	CIRCLIP	1,97 €
# 7	24131-46000-000 2413146000000 2413146000000	SHAFT, DRIVE DRIVE SHAFT	95,77 €
# 8	24310-46001-000 2431046001000 2431046001000	GEAR, 1ST DRIVEN (NT:35)	Niet beschikbaar	0,00 €
# 9	24321-46001-000 2432146001000 2432146001000	GEAR, 2ND DRIVEN (NT:32)	Niet beschikbaar	0,00 €
# 10	24331-46000-000 2433146000000 2433146000000	GEAR, 3RD DRIVEN GEAR, 3RD DRIVEN (NT:29)	53,08 €
# 11	24341-46000-000 2434146000000 2434146000000	4TH DRIVEN GEAR 26 T GEAR, 4TH DRIVEN (NT:26)	53,08 €
# 12	24351-46000-000 2435146000000 2435146000000	GEAR, 5TH DRIVEN GEAR, 5TH DRIVEN (NT:24)	56,26 €
# 13	09160-13006-000 0916013006000 0916013006000	WASHER WASHER (13X24X1)	1,86 €
# 14	09380-17007-000 0938017007000 0938017007000	CIRCLIP	1,97 €
# 15	09167-17003-000 0916717003000 0916717003000	WASHER, LOCK WASHER (17.1X23X1.0)	2,46 €
# 16	09262-17023-000 0926217023000 0926217023000	NTN B1 17X40X12 BEARING (17X40X12)	19,01 €
# 17	09303-13001-000 0930313001000 0930313001000	BUSH	5,23 €
# 18	08113-63030-000 0811363030000 0811363030000	KOYO B1 17X47X14 BEARING	18,86 €
# 19	09303-13001-000 0930313001000 0930313001000	BUSH	5,23 €
# 20	09283-21003-000 0928321003000 0928321003000	OIL SEAL OIL SEAL (21X40X6)	5,57 €
# 21	24741-46000-000 2474146000000 2474146000000	PLATE, COUNTERSHAFT B HOLDER, BEARING	7,30 €
# 22	02112-06103-000 02112-0610B-000 0211206103000	SCREW	2,42 €
# 22	09125-06112-000 0912506112000 0912506112000	SCREW SCREW, 6X10	2,95 €
# 23	02122-06123-000 02122-0612B-000 0212206123000	SCREW. RETAINER CAM CHAIN SCREW	2,40 €
# 23	09126-06011-000 0912606011000 0912606011000	SCREW, 6X12	2,15 €
# 24	26260-46001-000 2626046001000 2626046001000	KICK ST IDLE GEAR GEAR, KICK IDLE (NT:26)	41,73 €
# 25	08211-12261-000 0821112261000 0821112261000	WASHER, THRUST WASHER	2,06 €
# 26	08331-31126-000 08331-3112A-000 0833131126000	CIRCLIP	2,15 €
# 27	27511-46700-000 2751146700000 2751146700000	ENGINE SPROCKET 12 T SPROCKET, ENGINE (NT:12)	11,84 €
# 28	09180-17008-000 0918017008000 0918017008000	SPACER SPACER (17X21X13)	6,30 €
# 29	09140-16002-000 0914016002000 0914016002000	NUT 16MM NUT	3,42 €
# 30	09167-16001-000 0916716001000 0916716001000	WASHER, LOCK WASHER (16.1X33X0.8)	1,89 €
# 31	09280-17001-000 0928017001000 0928017001000	O RING O RING (D:1, ID:16.8)	1,49 €
# 32	27600-20910-112 27600-20911-112 2760020910112	CHAIN, DRIVE CHAIN, DRIVE (DID428X112L)	34,20 €
# 33	27620-20910-000 27620-20911-000 2762020910000	JOINT SET.CHAIN DR-Z70/L7 JOINT (DID)	6,74 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de TRANSMISSION van uw Suzuki van JR. Laat het ons weten als u vragen heeft.
