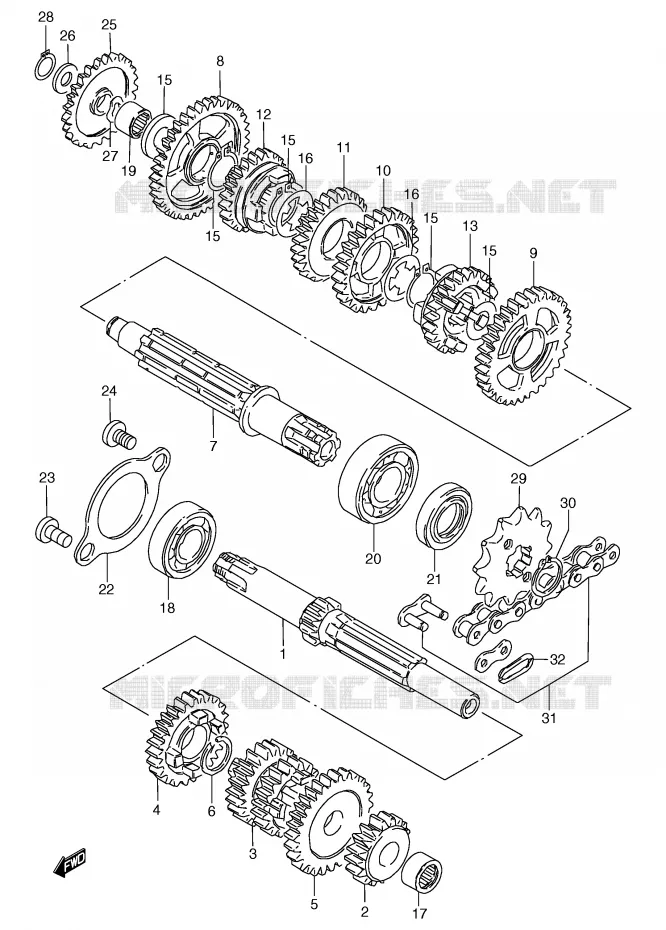

TRANSMISSION VOOR SUZUKI RG 80 1991

SCHAKELEN ASSY

(1) 24121-04701-000

SHAFT,COUNTER
COUNTER SHAFT (NT:12)

(2) 24221-04701-000

2ND DRIVE GEAR 17 T
GEAR, 2ND DRIVE (NT:17)

(3) 24231-04703-000

GEAR,3RD,4TH DRIVE
GEAR, 3/4 DRIVE (NT:18/23)

(4) 24251-04701-000

GEAR,5TH DRIVE
GEAR, 5TH DRIVE (NT:24)

(5) 24260-04701-000

6TH DRIVE GEAR 26 T
GEAR, 6TH DRIVE (NT:26)

(6) 09380-17007-000

CIRCLIP

(7) 24131-13701-000

DRIVE SHAFT

(8) 24310-13700-000

GEAR, 1ST DRIVEN (NT:37)

(9) 24320-04700-000

2ND DRIVEN GEAR 34 T
GEAR, 2ND DRIVEN (NT:34)

(10) 24331-04701-000

GEAR,3RD DRIVEN
GEAR, 3RD DRIVEN (NT:27)

(11) 24341-04700-000

4TH DRIVEN GEAR 28 T
GEAR, 4TH DRIVEN (NT:28)

(12) 24351-04702-000

GEAR,5TH DRIVEN
GEAR, 5TH DRIVEN (NT:25)

(13) 24361-04702-000

GEAR.6TH DRIVEN
GEAR, 6TH DRIVEN (NT:24)

(14) 08211-15282-000

WASHER

(15) 09380-20009-000

CIRCLIP

(15) 09380-20009-000

CIRCLIP

(15) 09380-20009-000

CIRCLIP

(15) 09380-20009-000

CIRCLIP

(15) 09380-20009-000

CIRCLIP

(16) 09167-20011-000

WASHER,LOCK
LOCK WASHER

(16) 09167-20011-000

WASHER,LOCK
LOCK WASHER

(17) 09263-13002-000

BEARING,COUNTER SHAFT,L
BEARING, LH

(18) 09262-17023-000

NTN B1 17X40X12
BEARING (17X40X12)

(19) 09263-15019-000

NTN R3 15X21X12 *
BEARING (15X21X12)

(20) 09262-20121-000

BEARING
BEARING (20X47X14)

(21) 09283-20057-000

OIL SEAL 20X35X5
OIL SEAL

(22) 24741-46000-000

PLATE,COUNTERSHAFT B
RETAINER, BEARING

(23) 02112-06107-000

SCREW

(24) 02122-06103-000

SCREW

(25) 26261-20401-000

KICK ST IDLE GEAR
GEAR, KICK STARTER IDLE

(26) 09181-12139-000

SHIM
THRUST WASHER

(27) 09164-12019-000

WAVE WASHER

(28) 08331-3112A-000

CIRCLIP

(29) 27511-27100-000

ENGINE SPROCKET 15 T
SPROCKET, ENGINE (NT:15)

(29) 27511-13700-000

ENGINE SPROCKET 14 T
SPROCKET, ENGINE (NT:14)

(30) 09380-20009-000

CIRCLIP

(31) 27600-46912-134

CHAIN ASSY,DRIVE,DID428HG,134L
CHAIN, DRIVE (428X134->30L)

(32) 27620-40220-000

JOINT ASSY,CHAIN
JOINT (RK)

(32) 27620-20911-000

JOINT SET.CHAIN DR-Z70/L7
JOINT (DID)

	Onderdeelnummer	Produkt	Aantal
# 1	24121-04700-000 24121-04701-000 2412104700000	SHAFT, COUNTER COUNTER SHAFT (NT:12)	135,16 €
# 2	24221-04701-000 2422104701000 2422104701000	2ND DRIVE GEAR 17 T GEAR, 2ND DRIVE (NT:17)	Niet beschikbaar	0,00 €
# 3	24231-04702-000 2423104702000	GEAR, 3RD, 4TH DRIVE GEAR, 3/4 DRIVE (NT:18/23)	Niet beschikbaar	0,00 €
# 4	24251-04700-000 24251-04701-000 2425104700000	GEAR, 5TH DRIVE GEAR, 5TH DRIVE (NT:24)	54,59 €
# 5	24260-04700-000 24260-04701-000 2426004700000	6TH DRIVE GEAR 26 T GEAR, 6TH DRIVE (NT:26)	59,21 €
# 6	09380-17007-000 0938017007000 0938017007000	CIRCLIP	1,97 €
# 7	24131-13701-000 2413113701000 2413113701000	DRIVE SHAFT	Niet beschikbaar	0,00 €
# 8	24310-13700-000 2431013700000 2431013700000	GEAR, 1ST DRIVEN (NT:37)	Niet beschikbaar	0,00 €
# 9	24320-04700-000 2432004700000 2432004700000	2ND DRIVEN GEAR 34 T GEAR, 2ND DRIVEN (NT:34)	Niet beschikbaar	0,00 €
# 10	24331-04700-000 2433104700000	GEAR, 3RD DRIVEN GEAR, 3RD DRIVEN (NT:27)	Niet beschikbaar	0,00 €
# 11	24341-04700-000 2434104700000 2434104700000	4TH DRIVEN GEAR 28 T GEAR, 4TH DRIVEN (NT:28)	56,17 €
# 12	24351-04701-000 24351-04702-000 2435104701000	GEAR, 5TH DRIVEN GEAR, 5TH DRIVEN (NT:25)	65,95 €
# 13	24361-04701-000 24361-04702-000 2436104701000	GEAR.6TH DRIVEN GEAR, 6TH DRIVEN (NT:24)	65,95 €
# 14	08211-15282-000 0821115282000 0821115282000	WASHER	Niet beschikbaar	0,00 €
# 15	09380-20009-000 0938020009000 0938020009000	CIRCLIP	2,11 €
# 16	09167-20011-000 0916720011000 0916720011000	WASHER, LOCK LOCK WASHER	2,31 €
# 17	09263-13001-000 09263-13002-000 0926313001000	BEARING, COUNTER SHAFT, L BEARING, LH	13,00 €
# 18	09262-17023-000 0926217023000 0926217023000	NTN B1 17X40X12 BEARING (17X40X12)	19,01 €
# 19	09263-15019-000 0926315019000 0926315019000	NTN R3 15X21X12 * BEARING (15X21X12)	14,48 €
# 20	09262-20069-000 09262-20121-000 0926220069000	BEARING BEARING (20X47X14)	36,54 €
# 21	09283-20038-000 09283-20057-000 0928320038000	OIL SEAL 20X35X5 OIL SEAL	6,06 €
# 22	24741-46000-000 2474146000000 2474146000000	PLATE, COUNTERSHAFT B RETAINER, BEARING	7,30 €
# 23	02112-06107-000 0211206107000 0211206107000	SCREW	2,04 €
# 24	02122-06103-000 0212206103000 0212206103000	SCREW	Niet beschikbaar	0,00 €
# 25	26261-20401-000 2626120401000 2626120401000	KICK ST IDLE GEAR GEAR, KICK STARTER IDLE	Niet beschikbaar	0,00 €
# 26	08211-12181-000 09181-12139-000 0821112181000	SHIM THRUST WASHER	4,33 €
# 27	09164-12019-000 0916412019000 0916412019000	WAVE WASHER	1,73 €
# 28	08331-31126-000 08331-3112A-000 0833131126000	CIRCLIP	2,15 €
# 29	27511-27100-000 2751127100000 2751127100000	ENGINE SPROCKET 15 T SPROCKET, ENGINE (NT:15)	26,24 €
# 29	27511-13700-000 2751113700000 2751113700000	ENGINE SPROCKET 14 T SPROCKET, ENGINE (NT:14)	Niet beschikbaar	0,00 €
# 30	09380-20009-000 0938020009000 0938020009000	CIRCLIP	2,11 €
# 31	27600-46911-134 27600-46912-134 2760046911134	CHAIN ASSY, DRIVE, DID428HG, 134L CHAIN, DRIVE (428X134->30L)	56,99 €
# 32	27620-05220-000 27620-40220-000 2762005220000	JOINT ASSY, CHAIN JOINT (RK)	9,61 €
# 32	27620-20910-000 27620-20911-000 2762020910000	JOINT SET.CHAIN DR-Z70/L7 JOINT (DID)	6,74 €
