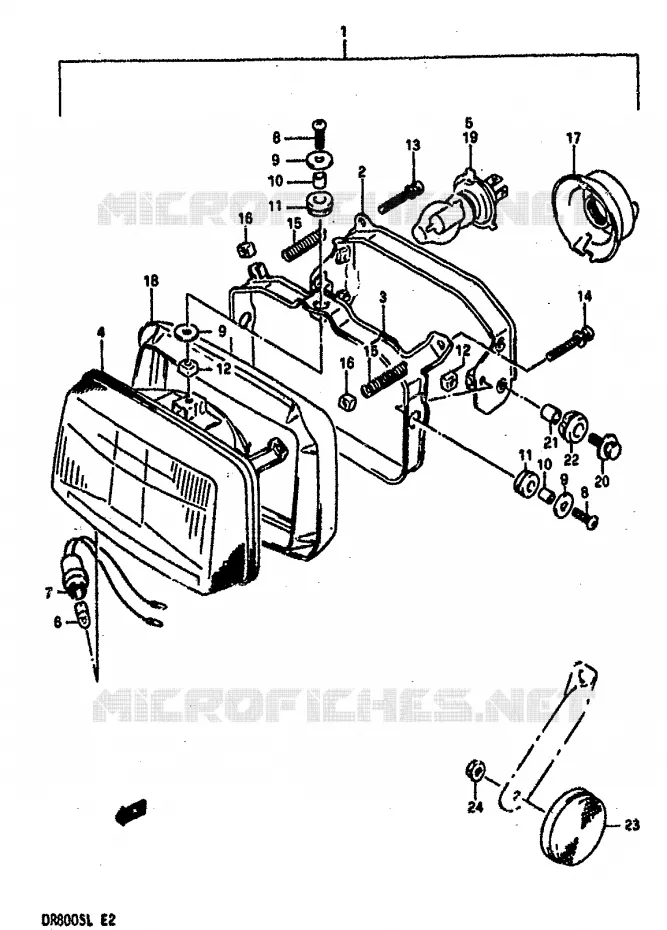

KOPLAMP VOOR SUZUKI DR 800 1990

INDICATOREN

(1) 35100-31D00-999

HEADLAMP ASSY

(2) 35141-44B01-000

HOUSING

(3) 35130-44B01-000

RING

(4) 35121-31D20-000

UNIT ASSY
UNIT,LAMP

(5) 09471-12060-000

--> 99212-00004
BULB (12V,50/55W)

(6) 09471-12063-000

BULB (12V,4W)

(7) 36118-44B00-000

SOCKET

(8) 02112-0516B-000

SCREW. TRUNK BOX
SCREW (5X18)

(9) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)

(10) 35133-45230-000

SPACER,HEAD LAMP RIM
SPACER

(11) 35139-45230-000

CUSHION,HEAD LAMP RI
CUSHION

(12) 35135-45900-000

NUT

(13) 02112-0655B-000

LOCK WASHER
SCREW
SCREW

(13) 08321-0106B-000

LOCK WASHER
SCREW

(14) 02112-0545B-000

SCREW

(15) 35154-31D00-000

SPRING,ADJUSTER
SPRING

(16) 35135-31D00-000

NUT

(17) 35173-01440-000

COVER

(18) 35129-44B00-000

SHADE

(19) 09471-12060-000

--> 99212-00004
BULB (12V,50/55W)

(20) 01500-06207-000

BOLT

(21) 09180-06310-000

SPACER(6.5X10X10)
SPACER,FENDER UPPER REAR (6.8X10X10)

(22) 09320-09018-000

CUSHION

(23) 35950-14A00-000

REFLEXREFLECTOR
REFLEX REFLECTOR,FRONT SIDE

(24) 08316-2005A-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	35100-44B10-999 35100-31D00-999 3510044B10999	HEADLAMP ASSY	261,98 €
# 2	35141-44B00-000 3514144B00000	HOUSING	Niet beschikbaar	0,00 €
# 3	35130-44B00-000 3513044B00000	RING	Niet beschikbaar	0,00 €
# 4	35121-44B30-000 3512144B30000	UNIT ASSY UNIT, LAMP	Niet beschikbaar	0,00 €
# 5	09471-12061-000 09471-12060-000 0947112061000	--> 99212-00004 BULB (12V, 50/55W)	4,46 €
# 6	09471-12063-000 09471-12063-000 0947112063000	BULB (12V, 4W)	6,59 €
# 7	36118-44B00-000 3611844B00000 3611844B00000	SOCKET	Niet beschikbaar	0,00 €
# 8	35151-44B20-000 02112-0516B-000 3515144B20000	SCREW. TRUNK BOX SCREW (5X18)	2,06 €
# 9	35138-45230-000 09160-05045-000 3513845230000	WASHER, 5.5X18X1.0 WASHER (5.5X18X1.2)	2,66 €
# 10	35133-45230-000 3513345230000 3513345230000	SPACER, HEAD LAMP RIM SPACER	2,87 €
# 11	35139-45230-000 3513945230000 3513945230000	CUSHION, HEAD LAMP RI CUSHION	1,67 €
# 12	35135-45900-000 3513545900000 3513545900000	NUT	2,57 €
# 13	35151-44B00-000 02112-0655B-000 3515144B00000	LOCK WASHER SCREW SCREW	2,86 €
# 13	35151-44B00-000 3515144B00000	LOCK WASHER SCREW	Niet beschikbaar	0,00 €
# 14	35151-44B10-000 02112-0545B-000 3515144B10000	SCREW	2,62 €
# 15	35154-44B00-000 35154-31D00-000 3515444B00000	SPRING, ADJUSTER SPRING	5,67 €
# 16	35135-44B00-000 35135-31D00-000 3513544B00000	NUT	5,44 €
# 17	35173-01440-000 3517301440000 3517301440000	COVER	10,84 €
# 18	35129-44B00-000 3512944B00000 3512944B00000	SHADE	Niet beschikbaar	0,00 €
# 19	09471-12061-000 09471-12060-000 0947112061000	--> 99212-00004 BULB (12V, 50/55W)	4,46 €
# 20	09116-06011-000 01500-06207-000 0911606011000	BOLT	2,22 €
# 21	09180-06030-000 09180-06310-000 0918006030000	SPACER(6.5X10X10) SPACER, FENDER UPPER REAR (6.8X10X10)	2,62 €
# 22	09320-09018-000 0932009018000 0932009018000	CUSHION	2,29 €
# 23	35950-14A00-000 3595014A00000 3595014A00000	REFLEXREFLECTOR REFLEX REFLECTOR, FRONT SIDE	15,04 €
# 24	08316-26058-000 0831626058000	NUT	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de KOPLAMP van uw Suzuki DR 800 S van DR. Laat het ons weten als u vragen heeft.
