INDICATOREN (MODELE S) REFER TO FIG.26C(E-13) FOR MODEL T

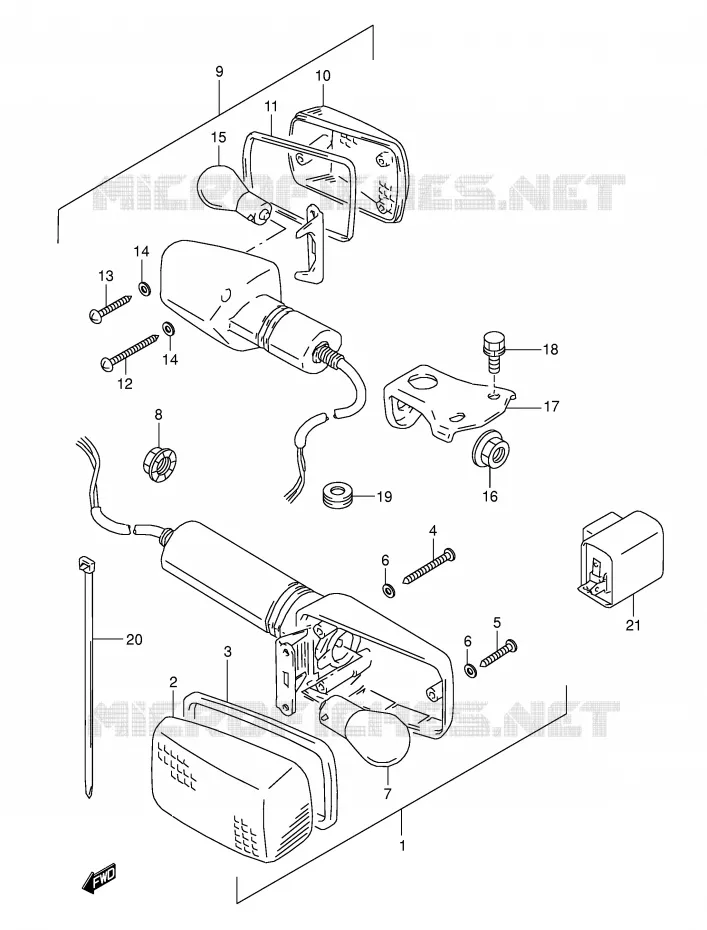

INDICATOREN (MODELE T) VOOR SUZUKI DR 800 1993

ACHTERLICHT (MODELE M / N / P / R / S) REFER TO FIG.27A(E-15) FOR MODEL T

(1) 35601-29EC0-000

FR TURN SIGNAL
LAMP ASSY, FRONT TURN SIGNAL

(1) 35601-29E30-000

LAMP ASSY, FRONT TURN SIGNAL

(2) 35612-17C20-000

TURN SIGNAL LENS
LENS, FRONT TURN SIGNAL

(3) 35613-27A00-000

GASKET

(4) 35623-27A00-000

SCREW

(5) 35725-40511-000

SCREW

(6) 35627-27A02-000

GASKET

(6) 35627-27A02-000

GASKET

(7) 09471-12045-000

BULB
BULB (12V,21W)

(8) 08316-1010B-000

NUT

(9) 35603-29E90-000

LAMP ASSY,REAR TURNSIGNAL,R
LAMP ASSY, REAR TURN SIGNAL LH

(10) 35652-17C20-000

TURN SIGNAL LENS
LENS, REAR TURN SIGNAL

(11) 35613-27A00-000

GASKET

(12) 35623-27A00-000

SCREW

(13) 35725-40511-000

SCREW

(14) 35627-27A02-000

GASKET

(14) 35627-27A02-000

GASKET

(15) 09471-12045-000

BULB
BULB (12V,21W)

(16) 08316-1010B-000

NUT

(17) 35621-31D00-000

BRACKET,RR TURNSIGNA
BRACKET, REAR TURN SIGNAL

(18) 01570-0610A-000

BOLT
BOLT, BRACKET

(19) 09308-05015-000

GROMMET
GROMMET, LEAD WIRE

(20) 09404-06039-000

CLAMP

(21) 38610-45D01-000

TURN SIGNAL RELAY
RELAY, TURN SIGNAL

	Onderdeelnummer	Produkt	Aantal
# 1	35601-29E30-000 3560129E30000 3560129E30000	LAMP ASSY, FRONT TURN SIGNAL	55,88 €
# 1	35601-29EC0-000 3560129EC0000 3560129EC0000	FR TURN SIGNAL LAMP ASSY, FRONT TURN SIGNAL	75,24 €
# 2	35612-17C20-000 3561217C20000 3561217C20000	TURN SIGNAL LENS LENS, FRONT TURN SIGNAL	9,05 €
# 3	35613-27A00-000 3561327A00000 3561327A00000	GASKET	5,10 €
# 4	35623-27A00-000 3562327A00000 3562327A00000	SCREW	1,77 €
# 5	35725-40511-000 3572540511000 3572540511000	SCREW	1,90 €
# 6	35627-27A02-000 3562727A02000 3562727A02000	GASKET	1,50 €
# 7	09471-12045-000 0947112045000 0947112045000	BULB BULB (12V, 21W)	6,30 €
# 8	08316-10103-000 08316-1010B-000 0831610103000	NUT	3,35 €
# 9	35603-29E90-000 3560329E90000 3560329E90000	LAMP ASSY, REAR TURNSIGNAL, R LAMP ASSY, REAR TURN SIGNAL LH	63,84 €
# 10	35652-17C20-000 3565217C20000 3565217C20000	TURN SIGNAL LENS LENS, REAR TURN SIGNAL	9,15 €
# 11	35613-27A00-000 3561327A00000 3561327A00000	GASKET	5,10 €
# 12	35623-27A00-000 3562327A00000 3562327A00000	SCREW	1,77 €
# 13	35725-40511-000 3572540511000 3572540511000	SCREW	1,90 €
# 14	35627-27A02-000 3562727A02000 3562727A02000	GASKET	1,50 €
# 15	09471-12045-000 0947112045000 0947112045000	BULB BULB (12V, 21W)	6,30 €
# 16	08316-10103-000 08316-1010B-000 0831610103000	NUT	3,35 €
# 17	35621-31D00-000 3562131D00000 3562131D00000	BRACKET, RR TURNSIGNA BRACKET, REAR TURN SIGNAL	Niet beschikbaar	0,00 €
# 18	01570-06103-000 01570-0610A-000 0157006103000	BOLT BOLT, BRACKET	2,93 €
# 19	09308-05015-000 0930805015000 0930805015000	GROMMET GROMMET, LEAD WIRE	3,66 €
# 20	09404-06429-000 09404-06039-000 0940406429000	CLAMP	2,86 €
# 21	38610-45D01-000 3861045D01000 3861045D01000	TURN SIGNAL RELAY RELAY, TURN SIGNAL	81,52 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de INDICATOREN (MODELE T) van uw Suzuki DR 800 S van DR. Laat het ons weten als u vragen heeft.
