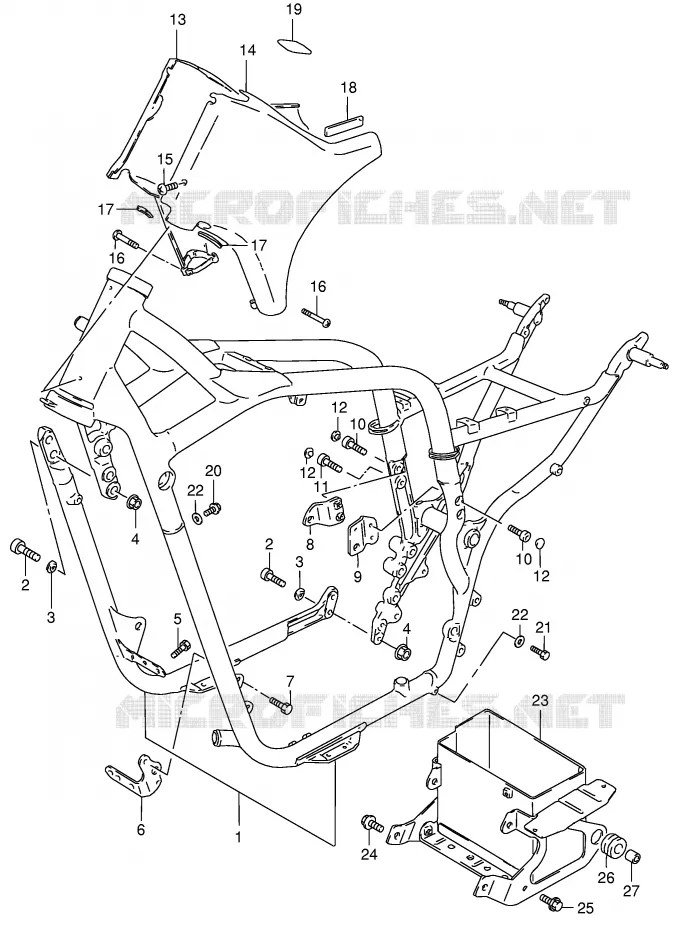

FRAME VOOR SUZUKI INTRUDER 800 2004

FOOTREST

(1) 41101-39813-19A

FRAME SET (RED)

(1) 41101-39813-33J

FRAME SET (BLACK)

(1) 41101-39813-YAY

FRAME SET (BLACK)

(1) 41101-39813-YC6

FRAME SET (RED)

(1) 41101-39813-YD8

FRAME SET (SILVER)

(1) 41101-39813-YU8

FRAME SET (GRAY)

(2) 09106-10019-000

BOLT 10X33
BOLT, REAR

(3) 09164-10010-000

WASHER

(4) 08319-3110A-000

NUT

(5) 01550-08207-000

BOLT
BOLT, FRONT

(6) 41920-38A00-019

PLATE.ENGINE MOUNT.NO.1.L
PLATE, NO.1 LH (BLACK)

(7) 07130-0816A-000

BOLT

(8) 41950-38A11-019

PLATE, NO.1 LH (BLACK)

(9) 41960-38A10-019

PLATE, NO.3 LH (BLACK)

(10) 09106-08070-000

BOLT 8X30
BOLT, UPPER

(11) 07130-0830A-000

BOLT. STEERING DAMPER
BOLT, LOWER

(12) 09250-06004-000

CAP

(13) 47350-38A01-13L

COVER,FRAME HEAD,R
COVER, FRAME HEAD RH (RED)

(13) 47350-38A01-33J

COVER,FRAME HEAD,R
COVER, FRAME HEAD RH (BLACK)

(13) 47350-38A01-YAY

COVER, FRAME HEAD RH (BLACK)

(13) 47350-38A01-YC6

COVER, FRAME HEAD RH (RED)

(13) 47350-38A01-YD8

COVER, FRAME HEAD RH (SILVER)

(13) 47350-38A01-YU8

COVER, FRAME HEAD RH (GRAY)

(14) 47360-38A01-13L

COVER,FRAME HEAD,L
COVER, FRAME HEAD LH (BLACK)

(14) 47360-38A01-19A

COVER,FRAME HEAD,L
COVER, FRAME HEAD LH (RED)

(14) 47360-38A01-YAY

COVER, FRAME HEAD LH (BLACK)

(14) 47360-38A01-YC6

COVER, FRAME HEAD LH (RED)

(14) 47360-38A01-YD8

COVER, FRAME HEAD LH (SILVER)

(14) 47360-38A01-YU8

COVER, FRAME HEAD LH (GRAY)

(15) 02142-0610B-000

SCREW

(16) 02112-0425B-000

SCREW

(17) 68241-04X50-300

MOLDING
MOLDING, HEAD COVER

(18) 33652-07D00-000

PROTECTOR,80X80X2
CUSHION, FRAME HEAD COVER

(19) 47358-38A00-000

TAPE, FRAME HEAD COVER

(20) 17568-50F00-000

UNION,AIR VENT
BOLT, AIR DUCT

(21) 01550-0610B-000

BOLT. RH
BOLT, DRAIN

(22) 09168-06026-000

GASKET

(23) 41540-38A12-000

HOLDER, BATTERY

(24) 01551-1016A-000

BOLT

(25) KIT47370-40H00

KIT47370-40H00
BOLT

(26) 09320-12031-000

CUSHION

(27) 09301-08009-000

BUSH
SPACER

	Onderdeelnummer	Produkt	Aantal
# 1	41101-39813-19A 411013981319A 411013981319A	FRAME SET (RED)	Niet beschikbaar	0,00 €
# 1	41101-39813-33J 411013981333J 411013981333J	FRAME SET (BLACK)	Niet beschikbaar	0,00 €
# 1	41101-39813-YAY 4110139813YAY 4110139813YAY	FRAME SET (BLACK)	Niet beschikbaar	0,00 €
# 1	41101-39813-YC6 4110139813YC6 4110139813YC6	FRAME SET (RED)	Niet beschikbaar	0,00 €
# 1	41101-39813-YD8 4110139813YD8 4110139813YD8	FRAME SET (SILVER)	Niet beschikbaar	0,00 €
# 1	41101-39813-YU8 4110139813YU8 4110139813YU8	FRAME SET (GRAY)	Niet beschikbaar	0,00 €
# 2	09106-10019-000 0910610019000 0910610019000	BOLT 10X33 BOLT, REAR	4,35 €
# 3	09164-10010-000 0916410010000 0916410010000	WASHER	5,99 €
# 4	08319-31103-000 08319-3110A-000 0831931103000	NUT	3,06 €
# 5	01551-08203-000 01550-08207-000 0155108203000	BOLT BOLT, FRONT	3,57 €
# 6	41920-38A00-019 4192038A00019 4192038A00019	PLATE.ENGINE MOUNT.NO.1.L PLATE, NO.1 LH (BLACK)	Niet beschikbaar	0,00 €
# 7	07130-08163-000 07130-0816A-000 0713008163000	BOLT	4,02 €
# 8	41950-38A11-019 4195038A11019 4195038A11019	PLATE, NO.1 LH (BLACK)	Niet beschikbaar	0,00 €
# 9	41960-38A10-019 4196038A10019 4196038A10019	PLATE, NO.3 LH (BLACK)	Niet beschikbaar	0,00 €
# 10	09106-08070-000 0910608070000 0910608070000	BOLT 8X30 BOLT, UPPER	5,59 €
# 11	07130-08303-000 07130-0830A-000 0713008303000	BOLT. STEERING DAMPER BOLT, LOWER	4,57 €
# 12	09250-06004-000 0925006004000 0925006004000	CAP	2,02 €
# 13	47350-38A01-19A 47350-38A01-13L 4735038A0119A	COVER, FRAME HEAD, R COVER, FRAME HEAD RH (RED)	400,67 €
# 13	47350-38A01-33J 4735038A0133J 4735038A0133J	COVER, FRAME HEAD, R COVER, FRAME HEAD RH (BLACK)	136,96 €
# 13	47350-38A01-YAY 4735038A01YAY 4735038A01YAY	COVER, FRAME HEAD RH (BLACK)	Niet beschikbaar	0,00 €
# 13	47350-38A01-YC6 4735038A01YC6 4735038A01YC6	COVER, FRAME HEAD RH (RED)	Niet beschikbaar	0,00 €
# 13	47350-38A01-YD8 4735038A01YD8 4735038A01YD8	COVER, FRAME HEAD RH (SILVER)	Niet beschikbaar	0,00 €
# 13	47350-38A01-YU8 4735038A01YU8 4735038A01YU8	COVER, FRAME HEAD RH (GRAY)	Niet beschikbaar	0,00 €
# 14	47360-38A01-19A 4736038A0119A 4736038A0119A	COVER, FRAME HEAD, L COVER, FRAME HEAD LH (RED)	132,59 €
# 14	47360-38A01-33J 47360-38A01-13L 4736038A0133J	COVER, FRAME HEAD, L COVER, FRAME HEAD LH (BLACK)	400,67 €
# 14	47360-38A01-YAY 4736038A01YAY 4736038A01YAY	COVER, FRAME HEAD LH (BLACK)	Niet beschikbaar	0,00 €
# 14	47360-38A01-YC6 4736038A01YC6 4736038A01YC6	COVER, FRAME HEAD LH (RED)	Niet beschikbaar	0,00 €
# 14	47360-38A01-YD8 4736038A01YD8 4736038A01YD8	COVER, FRAME HEAD LH (SILVER)	Niet beschikbaar	0,00 €
# 14	47360-38A01-YU8 4736038A01YU8 4736038A01YU8	COVER, FRAME HEAD LH (GRAY)	Niet beschikbaar	0,00 €
# 15	02142-06103-000 02142-0610B-000 0214206103000	SCREW	2,26 €
# 16	02112-04253-000 02112-0425B-000 0211204253000	SCREW	2,62 €
# 17	68241-04X50-300 6824104X50300 6824104X50300	MOLDING MOLDING, HEAD COVER	8,50 €
# 18	33652-07D00-000 3365207D00000 3365207D00000	PROTECTOR, 80X80X2 CUSHION, FRAME HEAD COVER	8,43 €
# 19	47358-38A00-000 4735838A00000 4735838A00000	TAPE, FRAME HEAD COVER	7,83 €
# 20	17568-50F00-000 1756850F00000 1756850F00000	UNION, AIR VENT BOLT, AIR DUCT	6,77 €
# 21	01550-06103-000 01550-0610B-000 0155006103000	BOLT. RH BOLT, DRAIN	3,15 €
# 22	09168-06026-000 0916806026000 0916806026000	GASKET	4,04 €
# 23	41540-38A12-000 4154038A12000 4154038A12000	HOLDER, BATTERY	110,03 €
# 24	01551-10163-000 01551-1016A-000 0155110163000	BOLT	3,62 €
# 25	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Niet beschikbaar	0,00 €
# 26	09320-12031-000 0932012031000 0932012031000	CUSHION	3,62 €
# 27	09301-08009-000 0930108009000 0930108009000	BUSH SPACER	6,41 €
