Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

PAKKINGSET

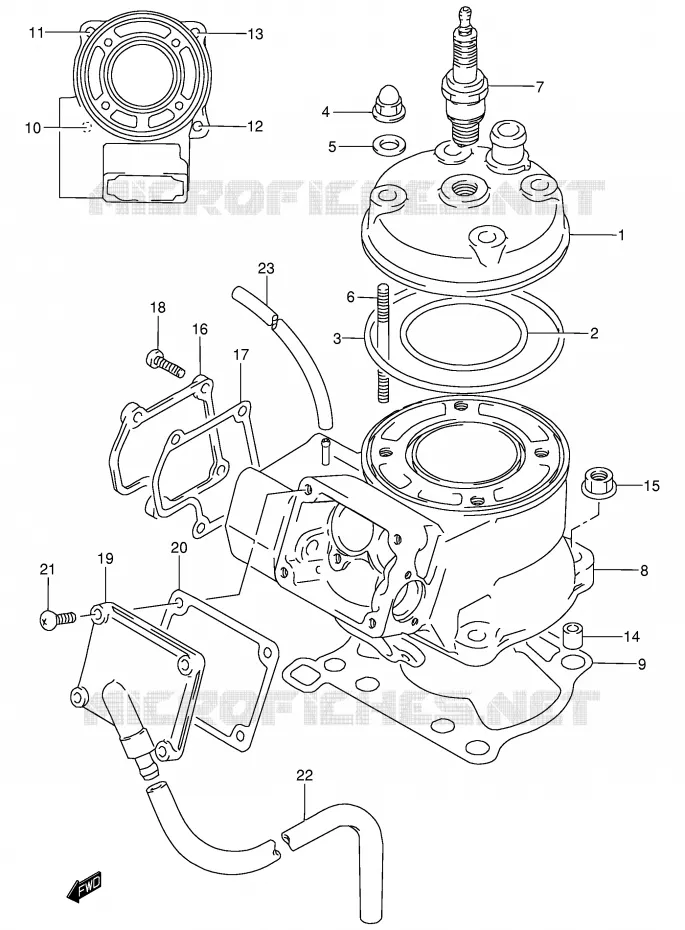

CILINDER VOOR SUZUKI RM 85 2004

UITLAATKLEP (MODELE K2 / K3 / K4) REFER TO FIG.3A(B- 6) FOR MODEL K5/K6

(1) 11111-03B10-000

HEAD, CYLINDER

(2) 11147-03B00-000

O-RING 1
O RING, CYLINDER HEAD NO.1

(3) 11148-03B00-000

O-RING 2
O RING, CYLINDER HEAD NO.2

(4) 09159-08074-000

NUT

(5) 09168-08021-000

GASKET
WASHER

(6) 09108-08231-000

STUD BOLT

(7) 09482-00360-000

SPARK PLUG BR10ES
SPARK PLUG (NGK,BR10ES)

(8) 11200-03821-000

CYLINDER RM85/-K4
CYLINDER SET

(8) 11200-03830-000

CYLINDER SET

(9) 11241-03B01-000

GASKET, CYLINDER

(10) 09108-08255-000

BOLT,T/M SIDE MOUNT STUD
STUD BOLT (8X20)

(10) 01421-0820B-000

BOLT,STUD
STUD BOLT

(11) 01421-0825A-000

BOLT,STUD
STUD BOLT (8X25)

(12) 09108-08220-000

BOLT,STUD,L:33
STUD BOLT (8X33)

(12) 09108-08142-000

STUD BOLT 30
STUD BOLT (8X30)

(13) 01421-0835A-000

STUD BOLT (8X35)
STUD BOLT

(14) 09206-11004-000

(15) 09159-08124-000

NUT

(15) 08316-1008B-000

NUT

(16) 11231-02B40-000

CYL COVER N[ 1
COVER, CYLINDER NO.1

(17) 11233-02B42-000

GASKET,CYL COVER,NO.1
GASKET, CYLINDER COVER NO.1

(18) 09103-05016-000

BOLT

(18) 02162-0516A-000

BOLT
SCREW

(19) 11240-19D20-000

COVER,CYLINDER
COVER, CYLINDER NO.2

(19) 11248-12C01-000

CYLINDER COVER
COVER, CYLINDER NO.2

(20) 11238-01B30-H17

GASKET,CYLINDER COVER N? 2
GASKET, CYLINDER COVER NO.2

(21) 09103-05016-000

BOLT

(21) 02162-0516A-000

BOLT
SCREW

(22) 09355-65001-600

HOSE,6.5X11.5X600
HOSE (7X12X600)

(22) 09359-50824-600

HOSE
HOSE, EXHAUST VALVE BREATHER

(23) 09352-50005-600

HOSE (5X8.2X600)
HOSE, CYLINDER BREATHER

	Onderdeelnummer	Produkt	Aantal
# 1	11111-03B10-000 1111103B10000 1111103B10000	HEAD, CYLINDER	104,63 €
# 2	11147-03B00-000 1114703B00000 1114703B00000	O-RING 1 O RING, CYLINDER HEAD NO.1	12,00 €
# 3	11148-03B00-000 1114803B00000 1114803B00000	O-RING 2 O RING, CYLINDER HEAD NO.2	7,00 €
# 4	09159-08049-000 09159-08074-000 0915908049000	NUT	6,41 €
# 5	09168-08021-000 0916808021000 0916808021000	GASKET WASHER	2,80 €
# 6	09108-08227-000 09108-08231-000 0910808227000	STUD BOLT	5,17 €
# 7	09482-00360-000 0948200360000 0948200360000	SPARK PLUG BR10ES SPARK PLUG (NGK, BR10ES)	5,47 €
# 8	11200-03820-000 11200-03821-000 1120003820000	CYLINDER RM85/-K4 CYLINDER SET	701,13 €
# 8	11200-03830-000 1120003830000 1120003830000	CYLINDER SET	550,62 €
# 9	11241-03B01-000 1124103B01000 1124103B01000	GASKET, CYLINDER	10,09 €
# 10	01421-08208-000 01421-0820B-000 0142108208000	BOLT, STUD STUD BOLT	2,66 €
# 10	09108-08200-000 09108-08255-000 0910808200000	BOLT, T/M SIDE MOUNT STUD STUD BOLT (8X20)	5,17 €
# 11	01421-08258-000 01421-0825A-000 0142108258000	BOLT, STUD STUD BOLT (8X25)	2,66 €
# 12	09108-08142-000 0910808142000 0910808142000	STUD BOLT 30 STUD BOLT (8X30)	3,50 €
# 12	09108-08220-000 0910808220000 0910808220000	BOLT, STUD, L:33 STUD BOLT (8X33)	3,62 €
# 13	01421-08358-000 01421-0835A-000 0142108358000	STUD BOLT (8X35) STUD BOLT	3,13 €
# 14	09206-11004-000 0920611004000 0920611004000	PIN	5,66 €
# 15	08316-10083-000 08316-1008B-000 0831610083000	NUT	3,50 €
# 15	09159-08124-000 0915908124000 0915908124000	NUT	3,82 €
# 16	11231-02B40-000 1123102B40000 1123102B40000	CYL COVER N[ 1 COVER, CYLINDER NO.1	20,75 €
# 17	11233-02B42-000 1123302B42000 1123302B42000	GASKET, CYL COVER, NO.1 GASKET, CYLINDER COVER NO.1	8,10 €
# 18	02162-05163-000 02162-0516A-000 0216205163000	BOLT SCREW	1,97 €
# 18	09103-05023-000 09103-05016-000 0910305023000	BOLT	2,24 €
# 19	11240-19D20-000 1124019D20000 1124019D20000	COVER, CYLINDER COVER, CYLINDER NO.2	29,87 €
# 19	11248-12C01-000 1124812C01000 1124812C01000	CYLINDER COVER COVER, CYLINDER NO.2	22,15 €
# 20	11238-01B30-H17 1123801B30H17 1123801B30H17	GASKET, CYLINDER COVER N? 2 GASKET, CYLINDER COVER NO.2	7,70 €
# 21	02162-05163-000 02162-0516A-000 0216205163000	BOLT SCREW	1,97 €
# 21	09103-05023-000 09103-05016-000 0910305023000	BOLT	2,24 €
# 22	09355-70125-600 09355-65001-600 0935570125600	HOSE, 6.5X11.5X600 HOSE (7X12X600)	16,59 €
# 22	09359-50823-600 09359-50824-600 0935950823600	HOSE HOSE, EXHAUST VALVE BREATHER	10,51 €
# 23	09352-50823-600 09352-50005-600 0935250823600	HOSE (5X8.2X600) HOSE, CYLINDER BREATHER	8,56 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
