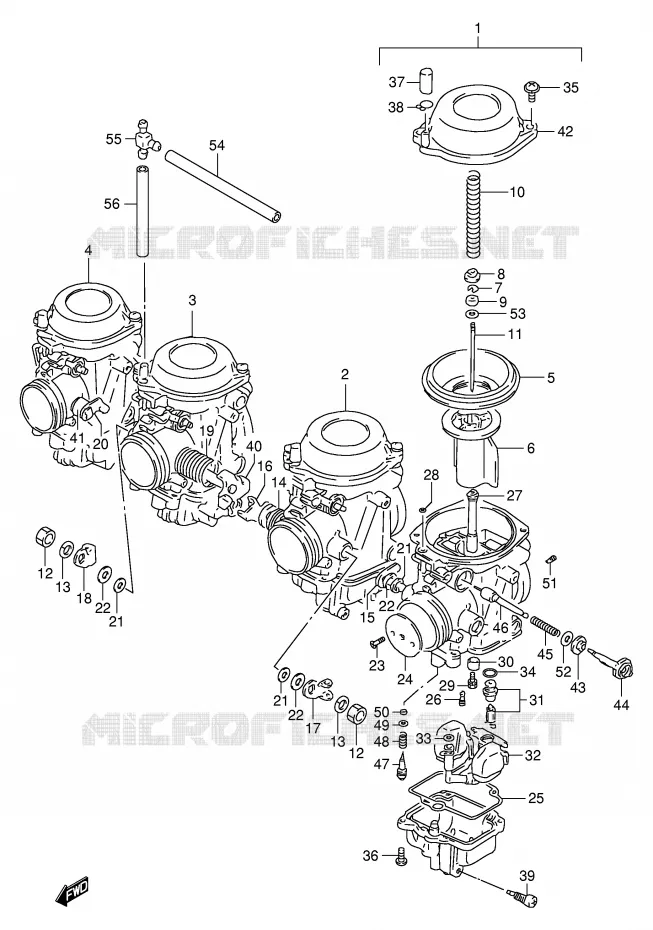

CARBURATOR (MODELE P / R) VOOR SUZUKI GSX-R 1100 1996

CARBURATOR (MODELE S) REFER TO FIG.11B(1-D-9) FOR MODEL T/V/W

(1) 13201-46E00-000

CARBURETOR ASSY, LH

(1) 13201-46E20-000

CARBURETOR ASSY, LH

(1) 13201-46E30-000

CARBURETOR ASSY, LH

(1) 13201-46E40-000

CARBURETOR ASSY, LH

(1) 13201-46E70-000

CARBURETOR ASSY, LH

(1) 13201-46E80-000

CARBURETOR ASSY, LH

(1) 13201-46E90-000

CARBURETOR ASSY, LH

(1) 13201-46EA0-000

CARBURETOR ASSY, LH

(2) 13202-46E00-000

CARBURETOR ASSY, ML

(2) 13202-46E20-000

CARBURETOR ASSY, ML

(2) 13202-46E30-000

CARBURETOR ASSY, ML

(2) 13202-46E40-000

CARBURETOR ASSY, ML

(2) 13202-46E70-000

CARBURETOR ASSY, ML

(2) 13202-46E80-000

CARBURETOR ASSY, ML

(2) 13202-46E90-000

CARBURETOR ASSY, ML

(2) 13202-46EA0-000

CARBURETOR ASSY, ML

(3) 13203-46E00-000

CARBURETOR ASSY, MR

(3) 13203-46E20-000

CARBURETOR ASSY, MR

(3) 13203-46E30-000

CARBURETOR ASSY, MR

(3) 13203-46E40-000

CARBURETOR ASSY, MR

(3) 13203-46E70-000

CARBURETOR ASSY, MR

(3) 13203-46E80-000

CARBURETOR ASSY, MR

(3) 13203-46E90-000

CARBURETOR ASSY, MR

(3) 13203-46EA0-000

CARBURETOR ASSY, MR

(4) 13204-46E00-000

CARBURETOR ASSY, RH

(4) 13204-46E20-000

CARBURETOR ASSY, RH

(4) 13204-46E30-000

CARBURETOR ASSY, RH

(4) 13204-46E40-000

CARBURETOR ASSY, RH

(4) 13204-46E70-000

CARBURETOR ASSY, RH

(4) 13204-46E80-000

CARBURETOR ASSY, RH

(4) 13204-46E90-000

CARBURETOR ASSY, RH

(4) 13204-46EA0-000

CARBURETOR ASSY, RH

(5) 13507-07D02-000

.DIAPHRAGM

(6) 13501-07D00-000

VALVE, PISTON

(6) 13501-17C20-000

VALVE, PISTON

(7) 13394-10010-000

CLIP,NEEDLE
E RING

(7) 13394-31210-000

E RING

(8) 13331-12D00-000

RING

(9) 13387-07D00-000

RING

(9) 13387-47010-000

RING

(10) 13503-34A00-000

SPRING

(10) 13417-17D00-000

SPRING

(11) 13383-41C00-000

NEEDLE, JET (6ZD13-3)

(11) 13383-46E10-000

NEEDLE,JET
NEEDLE, JET (6ZD20-3)

(11) 13383-46E40-000

NEEDLE, JET (5D44-2)

(11) 13383-46E50-000

NEEDLE, JET (5D51-3)

(12) 08310-0008B-000

.NUT

(12) 08310-0008B-000

.NUT

(12) 08310-0008B-000

.NUT
NUT

(12) 08310-0008B-000

.NUT
NUT

(13) 08321-0108B-000

WASHER,LOCK
WSHERLCK8.2X15.6X2.5

(13) 08321-0108B-000

WASHER,LOCK
WSHERLCK8.2X15.6X2.5

(13) 08321-0108B-000

WASHER,LOCK
WSHERLCK8.2X15.6X2.5
WASHER,LOCK

(13) 08321-0108B-000

WASHER,LOCK
WSHERLCK8.2X15.6X2.5
WASHER,LOCK

(14) 13573-46E00-000

SPRING

(15) 13550-46E00-000

SHAFT ASSY

(16) 13550-46E10-000

SHAFT ASSY

(17) 13553-17C00-000

LEVER

(18) 13553-44B00-000

LEVER

(19) 13573-46E10-000

13573-46E10-000
SPRING

(20) 13550-46E30-000

SHAFT ASSY

(21) 13556-44B00-000

SEAL

(21) 13556-44B00-000

SEAL

(21) 13556-44B00-000

SEAL

(22) 13557-47070-000

GASKET,THROTTLE SHAFT
WASHER

(22) 13557-47070-000

GASKET,THROTTLE SHAFT
WASHER

(22) 13557-47070-000

GASKET,THROTTLE SHAFT
WASHER

(23) 13604-44080-000

SCREW,THROTTLE VALVE
.SCREW

(24) 13551-07D00-000

VALVE, THROTTLE (120)

(24) 13551-17C00-000

THROTTLE VALVE
VALVE, THROTTLE (12.5)

(25) 13258-44B00-000

GASKET, FLOAT CHAMBER

(26) 09492-30010-000

JET, PILOT (30)

(26) 09492-40014-000

JET PILOT
JET, PILOT (40)

(27) 09494-00800-000

JET, NEEDLE (P-2)

(27) 09494-00801-000

JET, NEEDLE (P-2)

(27) 09494-00852-000

JET,NEEDLE,O-8M
DISCONTINUED

(27) 09494-00809-000

JET, NEEDLE (O-9)

(28) 13278-02340-000

O RING,CARBURETOR DR
O RING

(29) 09491-26011-000

MAIN JET 130
JET, MAIN (130)

(29) 09491-26012-000

MAIN JET 132.5
JET, MAIN (132.5)

(29) 09491-25011-000

MAIN JET 127.5
JET, MAIN (127.5)

(29) 09491-25010-000

MAIN JET 125
JET, MAIN (125)

(29) 09491-24013-000

MAIN JET 122.5
JET, MAIN (122.5)

(30) 13331-07D00-000

RING

(31) 13370-46E21-000

VALVE ASSY,NEEDLE(NI)
.VALVE ASSY, NEEDLE

(32) 13240-07D00-000

FLOAT ASSY

(33) 13374-46710-000

O RING

(34) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(35) 02112-75163-000

.SCREW

(36) 13601-05148-XC0

SCREW(5X14)
SCREW

(37) 13508-17C00-000

CAP

(38) 13671-05A40-000

CLIP
.CLIP, RH

(39) 13247-02340-000

PLUG,DRAIN
SCREW, DRAIN

(40) 13550-46E20-000

SHAFT ASSY

(41) 95555-82040-000

RING

(42) 13502-41C00-000

COVER, DIAPHRAGM

(42) 13502-45B20-000

COVER, DIAPHRAGM

(43) 13418-17C01-000

CAP, STARTER

(44) 13418-17C10-000

HOLDER,GUIDE
HOLDER

(45) 13417-26D00-000

SPRING

(46) 13411-05320-000

PLUNGER ASSY

(47) 13279-47070-000

PILOT SCREW
SCREW, AIR (2.0)

(48) 13268-47070-000

THR SCREW SPRING
SPRING

(49) 13291-29900-000

WASHER

(50) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(51) 09493-24007-000

JET, AIR (1.25)

(51) 09493-26004-000

JET,AIR
JET, AIR (1.3)

(51) 09493-23002-000

AIR JET 1.15
JET, AIR (1.15)

(52) 13432-47090-000

WASHER

(53) 13382-46E00-000

WASHER

(54) 09352-50901-600

HOSE (5X9X600)

(55) 13685-48B00-000

(CA) NIPPLE
NIPPLE

(56) 09352-50006-600

HOSE (5X9X600)

	Onderdeelnummer	Produkt	Aantal
# 1	13201-46E00-000 1320146E00000 1320146E00000	CARBURETOR ASSY, LH	Niet beschikbaar	0,00 €
# 1	13201-46E20-000 1320146E20000 1320146E20000	CARBURETOR ASSY, LH	Niet beschikbaar	0,00 €
# 1	13201-46E30-000 1320146E30000 1320146E30000	CARBURETOR ASSY, LH	Niet beschikbaar	0,00 €
# 1	13201-46E40-000 1320146E40000 1320146E40000	CARBURETOR ASSY, LH	Niet beschikbaar	0,00 €
# 1	13201-46E70-000 1320146E70000 1320146E70000	CARBURETOR ASSY, LH	Niet beschikbaar	0,00 €
# 1	13201-46E80-000 1320146E80000 1320146E80000	CARBURETOR ASSY, LH	Niet beschikbaar	0,00 €
# 1	13201-46E90-000 1320146E90000 1320146E90000	CARBURETOR ASSY, LH	Niet beschikbaar	0,00 €
# 1	13201-46EA0-000 1320146EA0000 1320146EA0000	CARBURETOR ASSY, LH	Niet beschikbaar	0,00 €
# 2	13202-46E00-000 1320246E00000 1320246E00000	CARBURETOR ASSY, ML	Niet beschikbaar	0,00 €
# 2	13202-46E20-000 1320246E20000 1320246E20000	CARBURETOR ASSY, ML	Niet beschikbaar	0,00 €
# 2	13202-46E30-000 1320246E30000 1320246E30000	CARBURETOR ASSY, ML	Niet beschikbaar	0,00 €
# 2	13202-46E40-000 1320246E40000 1320246E40000	CARBURETOR ASSY, ML	Niet beschikbaar	0,00 €
# 2	13202-46E70-000 1320246E70000 1320246E70000	CARBURETOR ASSY, ML	Niet beschikbaar	0,00 €
# 2	13202-46E80-000 1320246E80000 1320246E80000	CARBURETOR ASSY, ML	Niet beschikbaar	0,00 €
# 2	13202-46E90-000 1320246E90000 1320246E90000	CARBURETOR ASSY, ML	Niet beschikbaar	0,00 €
# 2	13202-46EA0-000 1320246EA0000 1320246EA0000	CARBURETOR ASSY, ML	Niet beschikbaar	0,00 €
# 3	13203-46E00-000 1320346E00000 1320346E00000	CARBURETOR ASSY, MR	Niet beschikbaar	0,00 €
# 3	13203-46E20-000 1320346E20000 1320346E20000	CARBURETOR ASSY, MR	Niet beschikbaar	0,00 €
# 3	13203-46E30-000 1320346E30000 1320346E30000	CARBURETOR ASSY, MR	Niet beschikbaar	0,00 €
# 3	13203-46E40-000 1320346E40000 1320346E40000	CARBURETOR ASSY, MR	Niet beschikbaar	0,00 €
# 3	13203-46E70-000 1320346E70000 1320346E70000	CARBURETOR ASSY, MR	Niet beschikbaar	0,00 €
# 3	13203-46E80-000 1320346E80000 1320346E80000	CARBURETOR ASSY, MR	Niet beschikbaar	0,00 €
# 3	13203-46E90-000 1320346E90000 1320346E90000	CARBURETOR ASSY, MR	Niet beschikbaar	0,00 €
# 3	13203-46EA0-000 1320346EA0000 1320346EA0000	CARBURETOR ASSY, MR	Niet beschikbaar	0,00 €
# 4	13204-46E00-000 1320446E00000 1320446E00000	CARBURETOR ASSY, RH	Niet beschikbaar	0,00 €
# 4	13204-46E20-000 1320446E20000 1320446E20000	CARBURETOR ASSY, RH	Niet beschikbaar	0,00 €
# 4	13204-46E30-000 1320446E30000 1320446E30000	CARBURETOR ASSY, RH	Niet beschikbaar	0,00 €
# 4	13204-46E40-000 1320446E40000 1320446E40000	CARBURETOR ASSY, RH	Niet beschikbaar	0,00 €
# 4	13204-46E70-000 1320446E70000 1320446E70000	CARBURETOR ASSY, RH	Niet beschikbaar	0,00 €
# 4	13204-46E80-000 1320446E80000 1320446E80000	CARBURETOR ASSY, RH	Niet beschikbaar	0,00 €
# 4	13204-46E90-000 1320446E90000 1320446E90000	CARBURETOR ASSY, RH	Niet beschikbaar	0,00 €
# 4	13204-46EA0-000 1320446EA0000 1320446EA0000	CARBURETOR ASSY, RH	Niet beschikbaar	0,00 €
# 5	13507-07D00-000 13507-07D02-000 1350707D00000	.DIAPHRAGM	30,77 €
# 6	13501-07D00-000 1350107D00000 1350107D00000	VALVE, PISTON	Niet beschikbaar	0,00 €
# 6	13501-17C20-000 1350117C20000 1350117C20000	VALVE, PISTON	Niet beschikbaar	0,00 €
# 7	13394-10010-000 1339410010000 1339410010000	CLIP, NEEDLE E RING	7,03 €
# 7	13394-31210-000 1339431210000 1339431210000	E RING	7,03 €
# 8	13331-12D00-000 1333112D00000 1333112D00000	RING	8,45 €
# 9	13387-07D00-000 1338707D00000 1338707D00000	RING	8,28 €
# 9	13387-47010-000 1338747010000 1338747010000	RING	7,96 €
# 10	13417-17D00-000 1341717D00000 1341717D00000	SPRING	7,59 €
# 10	13503-34A00-000 1350334A00000 1350334A00000	SPRING	8,12 €
# 11	13383-41C00-000 1338341C00000 1338341C00000	NEEDLE, JET (6ZD13-3)	19,14 €
# 11	13383-46E10-000 1338346E10000 1338346E10000	NEEDLE, JET NEEDLE, JET (6ZD20-3)	Niet beschikbaar	0,00 €
# 11	13383-46E40-000 1338346E40000 1338346E40000	NEEDLE, JET (5D44-2)	Niet beschikbaar	0,00 €
# 11	13383-46E50-000 1338346E50000 1338346E50000	NEEDLE, JET (5D51-3)	Niet beschikbaar	0,00 €
# 12	08310-22086-000 08310-0008B-000 0831022086000	.NUT	3,08 €
# 13	08321-31086-000 08321-0108B-000 0832131086000	WASHER, LOCK WSHERLCK8.2X15.6X2.5	3,13 €
# 14	13573-46E00-000 1357346E00000 1357346E00000	SPRING	Niet beschikbaar	0,00 €
# 15	13550-46E00-000 1355046E00000 1355046E00000	SHAFT ASSY	Niet beschikbaar	0,00 €
# 16	13550-46E10-000 1355046E10000 1355046E10000	SHAFT ASSY	Niet beschikbaar	0,00 €
# 17	13553-17C00-000 1355317C00000 1355317C00000	LEVER	Niet beschikbaar	0,00 €
# 18	13553-44B00-000 1355344B00000 1355344B00000	LEVER	Niet beschikbaar	0,00 €
# 19	13573-46E10-000 1357346E10000 1357346E10000	13573-46E10-000 SPRING	Niet beschikbaar	0,00 €
# 20	13550-46E30-000 1355046E30000 1355046E30000	SHAFT ASSY	Niet beschikbaar	0,00 €
# 21	13556-44B00-000 1355644B00000 1355644B00000	SEAL	7,48 €
# 22	13557-47070-000 1355747070000 1355747070000	GASKET, THROTTLE SHAFT WASHER	7,48 €
# 23	13604-07D00-000 13604-44080-000 1360407D00000	SCREW, THROTTLE VALVE .SCREW	5,66 €
# 24	13551-07D00-000 1355107D00000 1355107D00000	VALVE, THROTTLE (120)	Niet beschikbaar	0,00 €
# 24	13551-17C00-000 1355117C00000 1355117C00000	THROTTLE VALVE VALVE, THROTTLE (12.5)	Niet beschikbaar	0,00 €
# 25	13258-44B00-000 1325844B00000 1325844B00000	GASKET, FLOAT CHAMBER	10,14 €
# 26	09492-30010-000 0949230010000 0949230010000	JET, PILOT (30)	15,86 €
# 26	09492-40014-000 0949240014000 0949240014000	JET PILOT JET, PILOT (40)	8,76 €
# 27	09494-00800-000 0949400800000 0949400800000	JET, NEEDLE (P-2)	29,72 €
# 27	09494-00801-000 0949400801000 0949400801000	JET, NEEDLE (P-2)	Niet beschikbaar	0,00 €
# 27	09494-00804-000 0949400804000	JET, NEEDLE, O-8M DISCONTINUED	Niet beschikbaar	0,00 €
# 27	09494-00809-000 0949400809000 0949400809000	JET, NEEDLE (O-9)	Niet beschikbaar	0,00 €
# 28	13278-02340-000 1327802340000 1327802340000	O RING, CARBURETOR DR O RING	3,33 €
# 29	09491-24013-000 0949124013000 0949124013000	MAIN JET 122.5 JET, MAIN (122.5)	8,76 €
# 29	09491-25010-000 0949125010000 0949125010000	MAIN JET 125 JET, MAIN (125)	8,85 €
# 29	09491-25011-000 0949125011000 0949125011000	MAIN JET 127.5 JET, MAIN (127.5)	9,76 €
# 29	09491-26011-000 0949126011000 0949126011000	MAIN JET 130 JET, MAIN (130)	10,98 €
# 29	09491-26012-000 0949126012000 0949126012000	MAIN JET 132.5 JET, MAIN (132.5)	10,98 €
# 30	13331-07D00-000 1333107D00000 1333107D00000	RING	8,45 €
# 31	13370-07D00-000 13370-46E21-000 1337007D00000	VALVE ASSY, NEEDLE(NI) .VALVE ASSY, NEEDLE	86,63 €
# 32	13240-07D00-000 1324007D00000 1324007D00000	FLOAT ASSY	Niet beschikbaar	0,00 €
# 33	13374-46710-000 1337446710000 1337446710000	O RING	4,97 €
# 34	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 35	13602-34390-000 1360234390000	.SCREW	Niet beschikbaar	0,00 €
# 36	13602-05148-000 13601-05148-XC0 1360205148000	SCREW(5X14) SCREW	4,66 €
# 37	13508-17C00-000 1350817C00000 1350817C00000	CAP	6,63 €
# 38	13671-33600-000 13671-05A40-000 1367133600000	CLIP .CLIP, RH	7,16 €
# 39	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN SCREW, DRAIN	6,88 €
# 40	13550-46E20-000 1355046E20000 1355046E20000	SHAFT ASSY	Niet beschikbaar	0,00 €
# 41	95555-82040-000 9555582040000 9555582040000	RING	Niet beschikbaar	0,00 €
# 42	13502-41C00-000 1350241C00000 1350241C00000	COVER, DIAPHRAGM	35,03 €
# 42	13502-45B20-000 1350245B20000 1350245B20000	COVER, DIAPHRAGM	Niet beschikbaar	0,00 €
# 43	13418-17C00-000 13418-17C01-000 1341817C00000	CAP, STARTER	7,96 €
# 44	13418-17C10-000 1341817C10000 1341817C10000	HOLDER, GUIDE HOLDER	15,02 €
# 45	13417-26D00-000 1341726D00000 1341726D00000	SPRING	8,19 €
# 46	13411-05320-000 1341105320000 1341105320000	PLUNGER ASSY	20,47 €
# 47	13279-47070-000 1327947070000 1327947070000	PILOT SCREW SCREW, AIR (2.0)	12,73 €
# 48	13268-47070-000 1326847070000 1326847070000	THR SCREW SPRING SPRING	6,41 €
# 49	13291-29900-000 1329129900000 1329129900000	WASHER	2,33 €
# 50	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 51	09493-23002-000 0949323002000 0949323002000	AIR JET 1.15 JET, AIR (1.15)	11,49 €
# 51	09493-24007-000 0949324007000 0949324007000	JET, AIR (1.25)	15,08 €
# 51	09493-26004-000 0949326004000 0949326004000	JET, AIR JET, AIR (1.3)	14,73 €
# 52	13432-47090-000 1343247090000 1343247090000	WASHER	3,90 €
# 53	13382-46E00-000 1338246E00000 1338246E00000	WASHER	5,97 €
# 54	09352-50901-600 0935250901600 0935250901600	HOSE (5X9X600)	8,39 €
# 55	13685-48B00-000 1368548B00000 1368548B00000	(CA) NIPPLE NIPPLE	11,42 €
# 56	09352-50903-600 09352-50006-600 0935250903600	HOSE (5X9X600)	7,85 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
Bestel vandaag nog uw reserveonderdelen en ontvang ze direct thuis!
