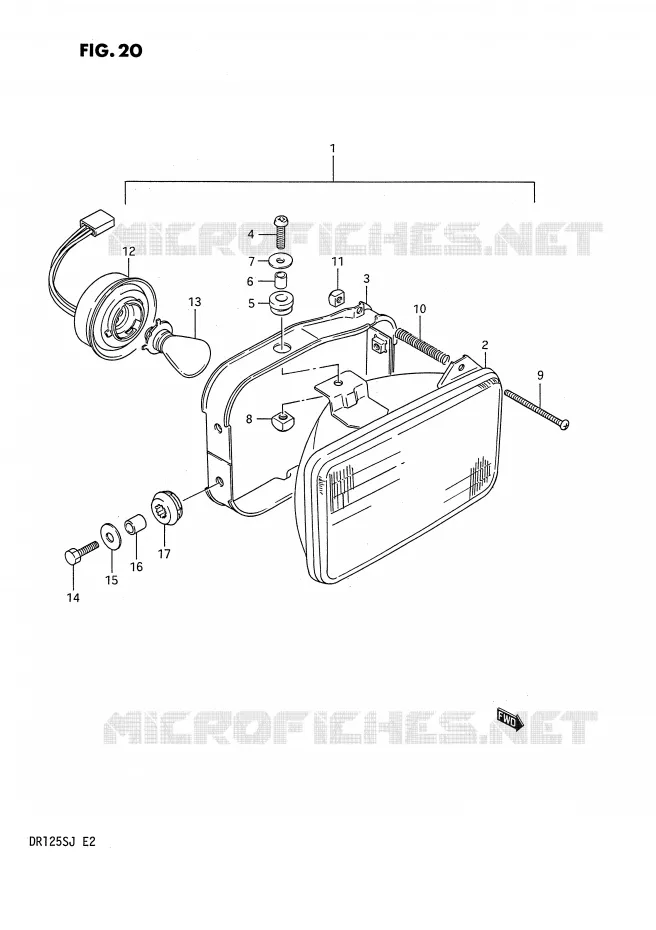

KOPLAMP (E1) VOOR SUZUKI DR 125 1987

KOPLAMP (E2, E4, E15, E18, E21, E70) REFER TO FIG.22 (D-8) FOR E24

(1) 35100-44A00-000

HEADLAMP ASSY

(2) 35121-44A00-000

UNIT

(3) 35141-14A00-000

HOUSING

(4) 02112-75207-000

SCREW
5 X 20 SCREW

(5) 35139-45230-000

CUSHION,HEAD LAMP RI
CUSHION

(6) 35133-14A00-000

SPACER

(7) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)

(8) 35135-45900-000

NUT

(9) 35151-45900-000

SCREW,HEAD LAMP ADJUSTER
ADJUST SCREW

(10) 35154-49200-000

SPRING,HEAD LAMP ADJ
SPRING

(11) 35135-45600-000

NUT,HEAD LAMP UNIT H
NUT

(12) 35171-01A10-000

SOCKET

(13) 09471-06050-000

BULB (6V,35/35W)

(14) 01500-06207-000

BOLT
.BOLT, LEVER HOLDER

(15) 09160-06077-000

WASHER,6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(16) 09180-06283-000

SPACER,6.5X10X7
SPACER

(17) 09320-09018-000

CUSHION

	Onderdeelnummer	Produkt	Aantal
# 1	35100-44A00-000 3510044A00000 3510044A00000	HEADLAMP ASSY	Niet beschikbaar	0,00 €
# 2	35121-44A00-000 3512144A00000 3512144A00000	UNIT	Niet beschikbaar	0,00 €
# 3	35141-14A00-000 3514114A00000 3514114A00000	HOUSING	25,40 €
# 4	02112-05208-000 02112-75207-000 0211205208000	SCREW 5 X 20 SCREW	3,62 €
# 5	35139-45230-000 3513945230000 3513945230000	CUSHION, HEAD LAMP RI CUSHION	1,67 €
# 6	35133-14A00-000 3513314A00000 3513314A00000	SPACER	3,71 €
# 7	35138-45230-000 09160-05045-000 3513845230000	WASHER, 5.5X18X1.0 WASHER (5.5X18X1.2)	2,66 €
# 8	35135-45900-000 3513545900000 3513545900000	NUT	2,57 €
# 9	35151-49200-000 35151-45900-000 3515149200000	SCREW, HEAD LAMP ADJUSTER ADJUST SCREW	5,71 €
# 10	35154-49200-000 3515449200000 3515449200000	SPRING, HEAD LAMP ADJ SPRING	5,08 €
# 11	35135-45600-000 3513545600000 3513545600000	NUT, HEAD LAMP UNIT H NUT	3,94 €
# 12	35171-01A10-000 3517101A10000 3517101A10000	SOCKET	Niet beschikbaar	0,00 €
# 13	09471-06050-000 0947106050000 0947106050000	BULB (6V, 35/35W)	Niet beschikbaar	0,00 €
# 14	01107-06207-000 01500-06207-000 0110706207000	BOLT .BOLT, LEVER HOLDER	2,22 €
# 15	09160-06027-000 09160-06077-000 0916006027000	WASHER, 6.5X20X1.2 WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE	2,60 €
# 16	09180-06011-000 09180-06283-000 0918006011000	SPACER, 6.5X10X7 SPACER	2,60 €
# 17	09320-09018-000 0932009018000 0932009018000	CUSHION	2,29 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de KOPLAMP (E1) van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
