OLIEPOMP

KOPPELING VOOR SUZUKI DR 125 1987

TRANSMISSION

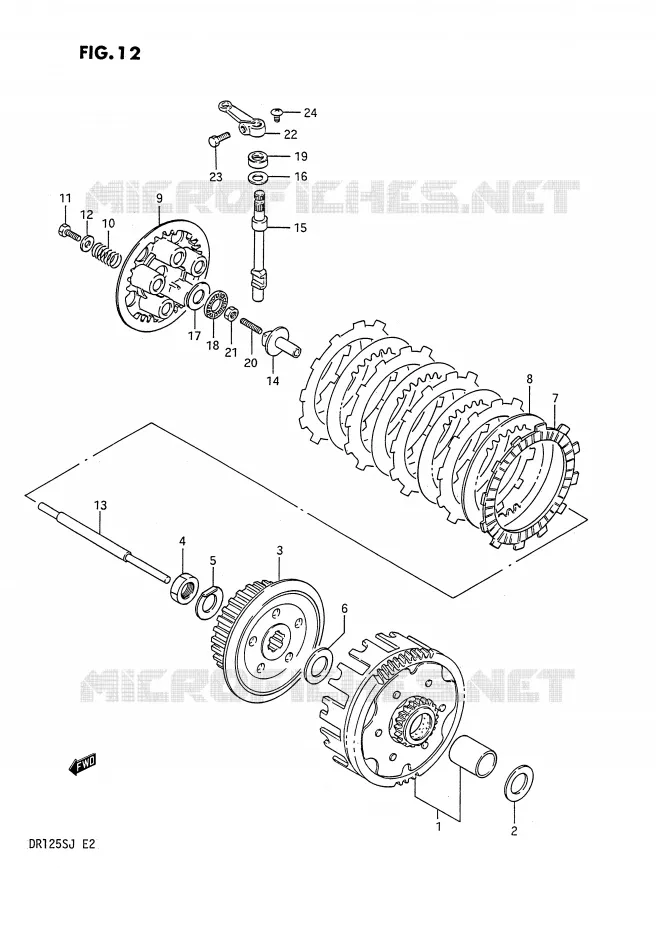

KOPPELING voor Suzuki DR 125 1987
1
(1)  21200-44812-000
GEAR ASSY,PRIMARY DRIVEN,NT:59
GEAR ASSY, PRIMARY DRIVEN

(2)  08211-20353-000
WASHER,THRUST
WASHER
3
(3)  21411-05230-000
HUB,CLUTCH SLEEVE
DISCONTINUED
4
(4)  09140-16005-000
NUT 16MM
NUT
5
(5)  09169-16003-000
WASHER
LOCK WASHER
6
(6)  08211-20352-000
THRUST WASHER
WASHER
7
(7)  21441-25C01-000
PLATE,CLUTCH DRIVE
DISCONTINUED
8
(8)  21451-19A00-000
CLUTCH DRIVEN PLATE
PLATE, DRIVEN
9
(9)  21462-14130-000
DISC. CLUTCH PRESSURE
DISK, PRESSURE
10
(10)  09440-15014-000
SPRING
11
(11)  09100-05002-000
BOLT
12
(12)  09160-05043-000
WASHER
WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE
13
(13)  23110-05203-000
ROD. CLUTCH PUSH
ROD, PUSH
14
(14)  23121-38201-000
PIECE,CLUTCH PUSH
DISCONTINUED
15
(15)  23122-05200-000
CL RELEASE CAM SHAFT
CAM SHAFT
16
(16)  09181-10195-000
WASHER,CL RLSE CAM SHAFT
OIL PUMP SFT TH WASH
17
(17)  09160-15045-000
WASHER
WASHER (15X20X1)
18
(18)  09263-15003-000
NTN T 15X28X2
THRUST BEARING (15X28X3)
19
(19)  09282-10012-000
OIL SEAL
OIL SEAL (10X20X6)
20
(20)  09134-06010-000
ADJ SCREW
SCREW
21
(21)  08310-00067-000
NUT
22
(22)  23271-46010-000
ARM,CLUTCH RELEASE
ARM, RELEASE
23
(23)  01500-0616A-000
BOLT
BOLT, CENTER
24
(24)  02142-06107-000
SCREW
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

21200-44812-000
2120044812000

2120044812000
GEAR ASSY, PRIMARY DRIVEN, NT:59
GEAR ASSY, PRIMARY DRIVEN
# 2

08211-20353-000
0821120353000

0821120353000
WASHER, THRUST
WASHER
# 3

21411-44A00-000

21411-05230-000
 2141144A00000
HUB, CLUTCH SLEEVE
DISCONTINUED
# 4

09140-16014-000

09140-16005-000
 0914016014000
NUT 16MM
NUT
# 5

09169-16003-000
0916916003000

0916916003000
WASHER
LOCK WASHER
# 6

08211-20352-000
0821120352000

0821120352000
THRUST WASHER
WASHER
# 7

21441-19A00-000

21441-25C01-000
 2144119A00000
PLATE, CLUTCH DRIVE
DISCONTINUED
# 8

21451-19A00-000
2145119A00000

2145119A00000
CLUTCH DRIVEN PLATE
PLATE, DRIVEN
# 9

21462-14102-000

21462-14130-000
 2146214102000
DISC. CLUTCH PRESSURE
DISK, PRESSURE
# 10

09440-15014-000
0944015014000

0944015014000
SPRING
# 11

09100-05002-000
0910005002000

0910005002000
BOLT
# 12

09160-05017-000

09160-05043-000
 0916005017000
WASHER
WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE
# 13

23110-05202-000

23110-05203-000
 2311005202000
ROD. CLUTCH PUSH
ROD, PUSH
# 14

23121-42A00-000

23121-38201-000
 2312142A00000
PIECE, CLUTCH PUSH
DISCONTINUED
# 15

23122-05200-000
2312205200000

2312205200000
CL RELEASE CAM SHAFT
CAM SHAFT
# 16

08211-10201-000

09181-10195-000
 0821110201000
WASHER, CL RLSE CAM SHAFT
OIL PUMP SFT TH WASH
# 17

09160-15015-000

09160-15045-000
 0916015015000
WASHER
WASHER (15X20X1)
# 18

09263-15003-000
0926315003000

0926315003000
NTN T 15X28X2
THRUST BEARING (15X28X3)
# 19

09282-10007-000

09282-10012-000
 0928210007000
OIL SEAL
OIL SEAL (10X20X6)
# 20

09134-06010-000
0913406010000

0913406010000
ADJ SCREW
SCREW
# 21

08310-22067-000

08310-00067-000
 0831022067000
NUT
# 22

23271-46000-000

23271-46010-000
 2327146000000
ARM, CLUTCH RELEASE
ARM, RELEASE
# 23

01107-06166-000

01500-0616A-000
 0110706166000
BOLT
BOLT, CENTER
# 24

02142-06108-000

02142-06107-000
 0214206108000
SCREW
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de KOPPELING van uw Suzuki van DR. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 125 DR 1987
