REAR CALIPER (MODELE M)

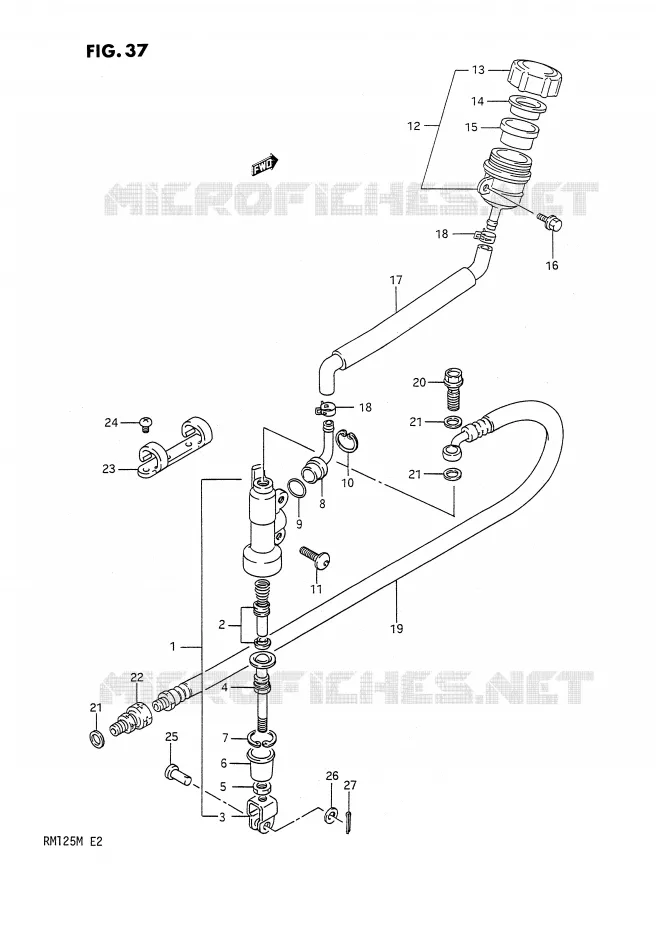

ACHTER HOOFDREMCILINDER (MODELE K) VOOR SUZUKI RM 125 1990

ACHTER HOOFDREMCILINDER (MODELE L) REFER TO FIG.37B(H-10) FOR MODEL M

(1) 69600-01B31-000

RR MASTER CYLINDER
CYLINDER ASSY, REAR MASTER

(2) 69600-04810-000

PISTON/CUP SET
.PISTON & CUP SET

(3) 69692-00B21-000

YOKE

(4) 69670-00B21-000

PUSH ROD
ROD, PUSH

(5) 69693-05A00-000

NUT

(6) 69691-00A00-000

BOOT

(7) 51162-70040-000

CIRCLIP,REAR MASTER
CIRCLIP

(8) 69672-00B20-000

CONNECTOR

(9) 69686-34200-000

O RING

(10) 69674-00B20-000

CIRCLIP

(11) 09106-06064-000

BOLT L:18
BOLT

(12) 69740-05D00-000

RESERVOIR TANK
TANK ASSY, RESERVOIR

(13) 69669-03D10-000

.CAP

(14) 69668-00B20-000

PLATE

(15) 69667-00B20-000

DIAPHRAGM
DIAPHRGM

(16) 01550-06207-000

BOLT
BOLT, BRACKET REAR

(17) 69731-00B23-000

HOSE
HOSE, RESERVOIR TANK

(18) 69735-00B20-000

CLAMP

(19) 69480-27C02-000

HOSE, REAR BRAKE

(20) 09360-10061-000

BOLT (10X1.00X22)
UNION

(21) 09161-10009-000

WASHER
WASHER (10X15X1.5)

(22) 59290-14501-000

ADAPTOR
ADAPTER, HOSE

(23) 61196-28C00-000

CLAMP
CLAMP, REAR BRAKE HOSE

(24) 09125-05042-000

--> 02142-0510A
SCREW

(25) 09200-08048-000

(26) 09160-08074-000

WASHER 8.5X13X1.6
WASHER

(27) 04111-2015A-000

PIN, COTTER

	Onderdeelnummer	Produkt	Aantal
# 1	69600-01B31-000 6960001B31000 6960001B31000	RR MASTER CYLINDER CYLINDER ASSY, REAR MASTER	Niet beschikbaar	0,00 €
# 2	69600-16820-000 69600-04810-000 6960016820000	PISTON/CUP SET .PISTON & CUP SET	28,02 €
# 3	69692-00B21-000 6969200B21000 6969200B21000	YOKE	12,76 €
# 4	69670-00B21-000 6967000B21000 6967000B21000	PUSH ROD ROD, PUSH	17,23 €
# 5	69693-05A00-000 6969305A00000 6969305A00000	NUT	1,88 €
# 6	69691-00A00-000 6969100A00000 6969100A00000	BOOT	6,21 €
# 7	51162-70040-000 5116270040000 5116270040000	CIRCLIP, REAR MASTER CIRCLIP	6,20 €
# 8	69672-00B20-000 6967200B20000 6967200B20000	CONNECTOR	5,13 €
# 9	69686-34200-000 6968634200000 6968634200000	O RING	3,30 €
# 10	69674-00B20-000 6967400B20000 6967400B20000	CIRCLIP	4,68 €
# 11	09106-06064-000 0910606064000 0910606064000	BOLT L:18 BOLT	5,39 €
# 12	69740-00B21-000 69740-05D00-000 6974000B21000	RESERVOIR TANK TANK ASSY, RESERVOIR	46,90 €
# 13	69669-00B21-000 69669-03D10-000 6966900B21000	.CAP	12,36 €
# 14	69668-00B20-000 6966800B20000 6966800B20000	PLATE	5,12 €
# 15	69667-00B20-000 6966700B20000 6966700B20000	DIAPHRAGM DIAPHRGM	11,05 €
# 16	01517-06128-000 01550-06207-000 0151706128000	BOLT BOLT, BRACKET REAR	3,13 €
# 17	69731-00B23-000 6973100B23000 6973100B23000	HOSE HOSE, RESERVOIR TANK	Niet beschikbaar	0,00 €
# 18	69735-00B20-000 6973500B20000 6973500B20000	CLAMP	3,99 €
# 19	69480-27C01-000 69480-27C02-000 6948027C01000	HOSE, REAR BRAKE	87,86 €
# 20	09360-10017-000 09360-10061-000 0936010017000	BOLT (10X1.00X22) UNION	6,63 €
# 21	09161-10009-000 0916110009000 0916110009000	WASHER WASHER (10X15X1.5)	2,46 €
# 22	59290-14501-000 5929014501000 5929014501000	ADAPTOR ADAPTER, HOSE	18,17 €
# 23	61196-27C00-000 6119627C00000	CLAMP CLAMP, REAR BRAKE HOSE	Niet beschikbaar	0,00 €
# 24	09125-05042-000 0912505042000 0912505042000	--> 02142-0510A SCREW	Niet beschikbaar	0,00 €
# 25	09200-08048-000 0920008048000 0920008048000	PIN	3,77 €
# 26	09160-08074-000 0916008074000 0916008074000	WASHER 8.5X13X1.6 WASHER	2,37 €
# 27	04111-20158-000 04111-2015A-000 0411120158000	PIN, COTTER	1,40 €
