Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

SWINGARM (MODELE K) REFER TO FIG.31A(G-3) FOR MODEL L

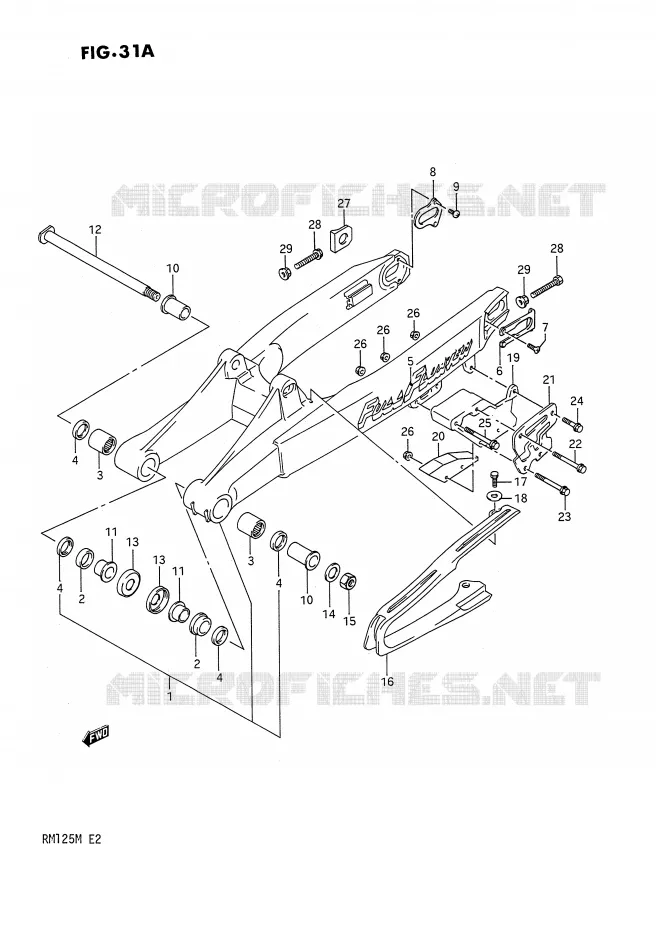

SWINGARM (MODELE L) VOOR SUZUKI RM 125 1990

SWINGARM (MODELE M)

(1) 61000-27C10-000

RR SWINGING ARM
SWINGING ARM ASSY, REAR

(2) 61261-27C00-000

BUSHING
BUSH

(3) 09263-20039-000

IKO R3 20X27X30
BEARING

(4) 09283-20031-000

OIL SEAL
.SEAL, RR SWGARM PIVOT OIL

(5) 68381-27C00-97J

.EMBLEM

(6) 61129-27C10-000

OUTER PLATE
PLATE, OUTER

(7) 09120-05003-000

SCREW(5X10)
SCREW

(8) 61128-27C10-000

INNER PLATE
PLATE, INNER

(9) 09125-05072-XC0

SCREW,5X8
SCREW

(10) 61251-27C00-000

SPACER

(11) 61252-27C00-000

SPACER
SPACER, INNER

(12) 61211-27C00-000

SHAFT
SHAFT, PIVOT

(13) 61262-27C10-000

COVER

(14) 09160-14027-000

WASHER 14.2X24X2.3
WASHER

(15) 09159-14019-000

NUT

(16) 61273-27C01-000

DEFENCE BUFFER
BUFFER, CHAIN DEFENSE

(17) 01547-06167-000

BOLT

(18) 09169-06057-000

WASHER

(19) 61341-27C00-000

CHAIN GUIDE
GUIDE, CHAIN

(20) 61348-27C20-000

CH GUIDE DEFENSE
DEFFENCE, CHAIN GUIDE

(21) 61342-27C00-000

PLATE
PLATE, GUIDE OUTER

(22) 01547-06607-000

BOLT 6X60
BOLT, UPPER REAR

(23) 01547-06507-000

BOLT 6X50
BOLT, UNDER

(24) 01547-06307-000

BOLT 6 X 30
BOLT, REAR

(25) 01547-06557-000

BOLT 6X55
BOLT, UPPER FRONT

(26) 08319-31067-000

NUT 6MM
NUT

(27) 61445-27C01-000

WASHER,CHAIN ADJUSTE
WASHER, RH

(28) 09100-08287-000

BOLT

(29) 09159-08034-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	61000-27C10-000 6100027C10000 6100027C10000	RR SWINGING ARM SWINGING ARM ASSY, REAR	Niet beschikbaar	0,00 €
# 2	61261-27C00-000 6126127C00000 6126127C00000	BUSHING BUSH	Niet beschikbaar	0,00 €
# 3	09263-20039-000 0926320039000 0926320039000	IKO R3 20X27X30 BEARING	Niet beschikbaar	0,00 €
# 4	09285-20005-000 09283-20031-000 0928520005000	OIL SEAL .SEAL, RR SWGARM PIVOT OIL	5,55 €
# 5	68381-27C00-97J 6838127C0097J 6838127C0097J	.EMBLEM	Niet beschikbaar	0,00 €
# 6	61129-27C10-000 6112927C10000 6112927C10000	OUTER PLATE PLATE, OUTER	Niet beschikbaar	0,00 €
# 7	09120-05003-000 0912005003000 0912005003000	SCREW(5X10) SCREW	1,89 €
# 8	61128-27C10-000 6112827C10000 6112827C10000	INNER PLATE PLATE, INNER	Niet beschikbaar	0,00 €
# 9	09125-05072-000 09125-05072-XC0 0912505072000	SCREW, 5X8 SCREW	3,13 €
# 10	61251-27C00-000 6125127C00000 6125127C00000	SPACER	Niet beschikbaar	0,00 €
# 11	61252-27C00-000 6125227C00000 6125227C00000	SPACER SPACER, INNER	14,01 €
# 12	61211-27C00-000 6121127C00000 6121127C00000	SHAFT SHAFT, PIVOT	Niet beschikbaar	0,00 €
# 13	61262-27C10-000 6126227C10000 6126227C10000	COVER	8,20 €
# 14	09160-14027-000 0916014027000 0916014027000	WASHER 14.2X24X2.3 WASHER	3,19 €
# 15	09159-14013-000 09159-14019-000 0915914013000	NUT	10,47 €
# 16	61273-27C01-000 6127327C01000 6127327C01000	DEFENCE BUFFER BUFFER, CHAIN DEFENSE	59,55 €
# 17	01547-06167-000 0154706167000 0154706167000	BOLT	1,57 €
# 18	09169-06057-000 0916906057000 0916906057000	WASHER	4,22 €
# 19	61341-27C00-000 6134127C00000 6134127C00000	CHAIN GUIDE GUIDE, CHAIN	Niet beschikbaar	0,00 €
# 20	61348-01B30-000 61348-27C20-000 6134801B30000	CH GUIDE DEFENSE DEFFENCE, CHAIN GUIDE	29,47 €
# 21	61342-27C00-000 6134227C00000 6134227C00000	PLATE PLATE, GUIDE OUTER	Niet beschikbaar	0,00 €
# 22	01547-06607-000 0154706607000 0154706607000	BOLT 6X60 BOLT, UPPER REAR	3,08 €
# 23	01547-06507-000 0154706507000 0154706507000	BOLT 6X50 BOLT, UNDER	2,88 €
# 24	01547-06307-000 0154706307000 0154706307000	BOLT 6 X 30 BOLT, REAR	2,73 €
# 25	01547-06557-000 0154706557000 0154706557000	BOLT 6X55 BOLT, UPPER FRONT	3,19 €
# 26	08319-31067-000 0831931067000 0831931067000	NUT 6MM NUT	2,53 €
# 27	61445-27C01-000 6144527C01000 6144527C01000	WASHER, CHAIN ADJUSTE WASHER, RH	Niet beschikbaar	0,00 €
# 28	09100-08287-000 0910008287000 0910008287000	BOLT	3,50 €
# 29	09159-08034-000 0915908034000 0915908034000	NUT	1,89 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
