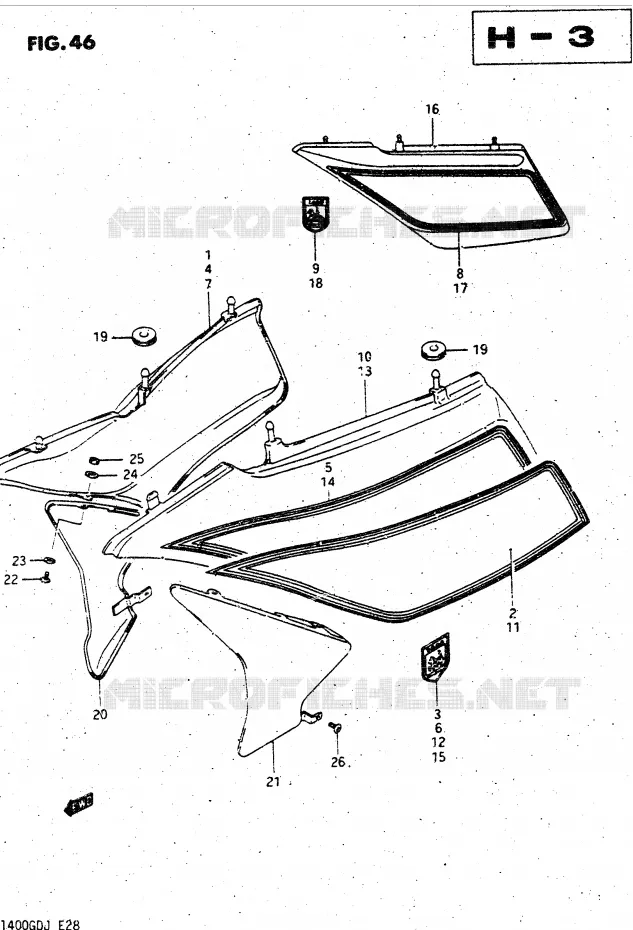

ACHTER KUIP (MODELE G) REFER TO FIG46 (1-H-3) FOR MODEL H/J

ACHTER KUIP (MODELE H / J) VOOR SUZUKI CAVALCADE 1400 1986

KUIP (GV1400GCJ)

(1) 47110-24A30-20H

FRAME RH COVER
COVER FRAME, RH (SILVER)

(1) 47110-24A30-34B

FRAME RH COVER
COVER FRAME, RH (BLUE)

(2) 68130-24A30-9EC

.TAPE SET FRM COV STR, RH

(2) 68130-24A30-9ED

TAPE SET, FRAME COVER RH

(3) 68131-24A01-000

.EMBLEM

(4) 47110-24A40-9EE

FRAME RH COVER
COVER, FRAME RH

(4) 47110-24A40-9EF

COVER, FRAME RH

(5) 68130-24A40-9EA

TAPE SET, FRAME COVER RH

(5) 68130-24A40-9EB

TAPE SET, FRAME COVER RH

(6) 68131-24A01-000

.EMBLEM

(7) 47110-24A50-20H

FRAME RH COVER
DISCONTINUED

(7) 47110-24A50-38G

DISCONTINUED

(8) 68130-24A50-9VJ

TAPE SET, FRAME COVER RH

(8) 68130-24A50-9VK

TAPE SET, FRAME COVER RH

(9) 68131-24A01-000

.EMBLEM

(10) 47210-24A30-20H

FRAME LH COVER
COVER FRAME, LH (SILVER)

(10) 47210-24A30-34B

FRAME LH COVER
COVER FRAME, LH (BLUE)

(11) 68140-24A30-9EC

.TAPE SET FRM COV STR, LH

(11) 68140-24A30-9ED

TAPE SET, FRAME COVER LH

(12) 68131-24A01-000

.EMBLEM

(13) 47210-24A40-9EE

FRAME LH COVER
COVER FRAME, LH

(13) 47210-24A40-9EF

COVER, FRAME LH

(14) 68140-24A40-9EA

TAPE SET, FRAME COVER LH

(14) 68140-24A40-9EB

TAPE SET, FRAME COVER LH

(15) 68131-24A01-000

.EMBLEM

(16) 47210-24A50-20H

FRAME LH COVER
COVER, FRAME LH (SILVER)

(16) 47210-24A50-38G

COVER, FRAME LH (MAROON)

(17) 68140-24A50-9VJ

TAPE SET, FRAME COVER LH

(17) 68140-24A50-9VK

TAPE SET, FRAME COVER LH

(18) 68131-24A01-000

.EMBLEM

(19) 09320-08513-000

CUSHION AN650K4 (8X26X7)
CUSHION, SIDE COVER

(20) 47120-24A01-000

RH UNDER COVER
COVER, UNDER RH

(21) 47220-24A01-000

LH UNDER COVER
COVER, UNDER LH

(22) 02112-0612B-000

SCREW. CENTER SHAFT
SCREW

(23) 08322-0106A-000

WASHER
.WASHER, LOWER

(24) 09160-06129-000

WASHER,6.5X16X1.0
WASHER

(25) 08319-2106A-000

NUT

(26) 02142-06107-000

SCREW

	Onderdeelnummer	Produkt	Aantal
# 1	47110-24A30-20H 4711024A3020H 4711024A3020H	FRAME RH COVER COVER FRAME, RH (SILVER)	Niet beschikbaar	0,00 €
# 1	47110-24A30-34B 4711024A3034B 4711024A3034B	FRAME RH COVER COVER FRAME, RH (BLUE)	Niet beschikbaar	0,00 €
# 2	68130-24A30-9EC 6813024A309EC 6813024A309EC	.TAPE SET FRM COV STR, RH	Niet beschikbaar	0,00 €
# 2	68130-24A30-9ED 6813024A309ED 6813024A309ED	TAPE SET, FRAME COVER RH	Niet beschikbaar	0,00 €
# 3	68131-24A01-000 6813124A01000 6813124A01000	.EMBLEM	Niet beschikbaar	0,00 €
# 4	47110-24A40-9EE 4711024A409EE 4711024A409EE	FRAME RH COVER COVER, FRAME RH	Niet beschikbaar	0,00 €
# 4	47110-24A40-9EF 4711024A409EF 4711024A409EF	COVER, FRAME RH	Niet beschikbaar	0,00 €
# 5	68130-24A40-9EA 6813024A409EA 6813024A409EA	TAPE SET, FRAME COVER RH	Niet beschikbaar	0,00 €
# 5	68130-24A40-9EB 6813024A409EB 6813024A409EB	TAPE SET, FRAME COVER RH	Niet beschikbaar	0,00 €
# 6	68131-24A01-000 6813124A01000 6813124A01000	.EMBLEM	Niet beschikbaar	0,00 €
# 7	47110-24A50-20H 4711024A5020H 4711024A5020H	FRAME RH COVER DISCONTINUED	Niet beschikbaar	0,00 €
# 7	47110-24A50-38G 4711024A5038G 4711024A5038G	DISCONTINUED	Niet beschikbaar	0,00 €
# 8	68130-24A50-9VJ 6813024A509VJ 6813024A509VJ	TAPE SET, FRAME COVER RH	Niet beschikbaar	0,00 €
# 8	68130-24A50-9VK 6813024A509VK 6813024A509VK	TAPE SET, FRAME COVER RH	Niet beschikbaar	0,00 €
# 9	68131-24A01-000 6813124A01000 6813124A01000	.EMBLEM	Niet beschikbaar	0,00 €
# 10	47210-24A30-20H 4721024A3020H 4721024A3020H	FRAME LH COVER COVER FRAME, LH (SILVER)	Niet beschikbaar	0,00 €
# 10	47210-24A30-34B 4721024A3034B 4721024A3034B	FRAME LH COVER COVER FRAME, LH (BLUE)	Niet beschikbaar	0,00 €
# 11	68140-24A30-9EC 6814024A309EC 6814024A309EC	.TAPE SET FRM COV STR, LH	Niet beschikbaar	0,00 €
# 11	68140-24A30-9ED 6814024A309ED 6814024A309ED	TAPE SET, FRAME COVER LH	Niet beschikbaar	0,00 €
# 12	68131-24A01-000 6813124A01000 6813124A01000	.EMBLEM	Niet beschikbaar	0,00 €
# 13	47210-24A40-9EE 4721024A409EE 4721024A409EE	FRAME LH COVER COVER FRAME, LH	Niet beschikbaar	0,00 €
# 13	47210-24A40-9EF 4721024A409EF 4721024A409EF	COVER, FRAME LH	Niet beschikbaar	0,00 €
# 14	68140-24A40-9EA 6814024A409EA 6814024A409EA	TAPE SET, FRAME COVER LH	Niet beschikbaar	0,00 €
# 14	68140-24A40-9EB 6814024A409EB 6814024A409EB	TAPE SET, FRAME COVER LH	Niet beschikbaar	0,00 €
# 15	68131-24A01-000 6813124A01000 6813124A01000	.EMBLEM	Niet beschikbaar	0,00 €
# 16	47210-24A50-20H 4721024A5020H 4721024A5020H	FRAME LH COVER COVER, FRAME LH (SILVER)	Niet beschikbaar	0,00 €
# 16	47210-24A50-38G 4721024A5038G 4721024A5038G	COVER, FRAME LH (MAROON)	Niet beschikbaar	0,00 €
# 17	68140-24A50-9VJ 6814024A509VJ 6814024A509VJ	TAPE SET, FRAME COVER LH	Niet beschikbaar	0,00 €
# 17	68140-24A50-9VK 6814024A509VK 6814024A509VK	TAPE SET, FRAME COVER LH	Niet beschikbaar	0,00 €
# 18	68131-24A01-000 6813124A01000 6813124A01000	.EMBLEM	Niet beschikbaar	0,00 €
# 19	09320-08018-000 0932008018000	CUSHION AN650K4 (8X26X7) CUSHION, SIDE COVER	Niet beschikbaar	0,00 €
# 20	47120-24A01-000 4712024A01000 4712024A01000	RH UNDER COVER COVER, UNDER RH	Niet beschikbaar	0,00 €
# 21	47220-24A01-000 4722024A01000 4722024A01000	LH UNDER COVER COVER, UNDER LH	Niet beschikbaar	0,00 €
# 22	02112-06126-000 02112-0612B-000 0211206126000	SCREW. CENTER SHAFT SCREW	2,42 €
# 23	08322-21066-000 0832221066000	WASHER .WASHER, LOWER	Niet beschikbaar	0,00 €
# 24	09160-06003-000 09160-06129-000 0916006003000	WASHER, 6.5X16X1.0 WASHER	2,20 €
# 25	08319-21068-000 08319-2106A-000 0831921068000	NUT	2,09 €
# 26	02142-06108-000 02142-06107-000 0214206108000	SCREW	2,88 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTER KUIP (MODELE H/J) van uw Suzuki CAVALCADE 1400 van CAVALCADE. Laat het ons weten als u vragen heeft.
