CILINDERKOP (REAR)

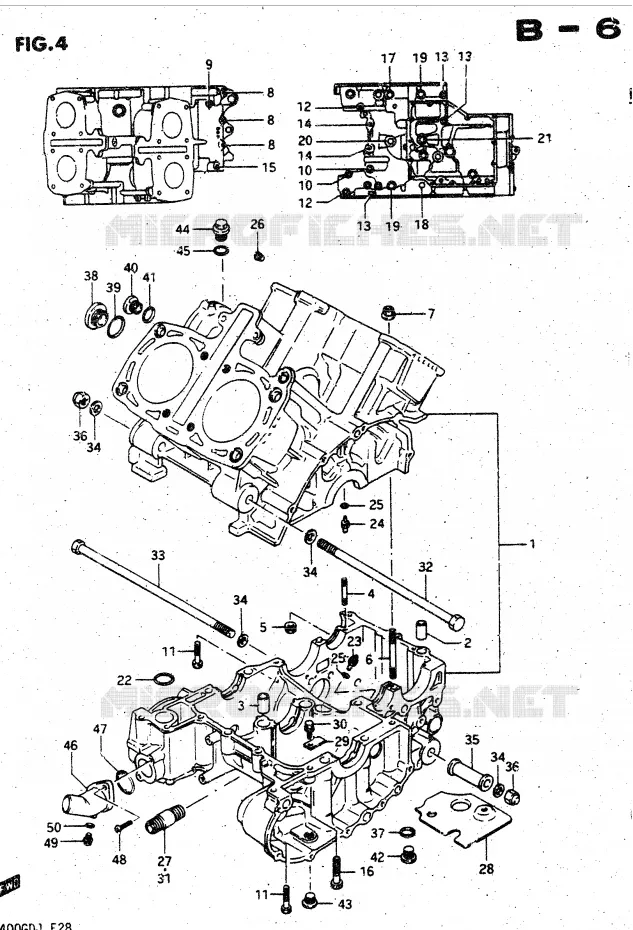

CASING VOOR SUZUKI CAVALCADE 1400 1986

CASING

(1) 11300-24872-000

CRANKCASE GV 1400
DISCONTINUED

(1) 11301-24821-000

CRANKCASE GV 1400
DISCONTINUED

(2) 09206-13004-000

(3) 09206-16002-000

(4) 01421-06508-000

01421-06508-000
STUD BOLT

(5) 08319-31067-000

NUT 6MM
NUT

(6) 01421-08655-000

STUD BOLT

(7) 08316-1008B-000

NUT

(8) 01550-0635B-000

BOLT. CYLINDER HEAD BOLT
.BOLT 6X35

(9) 01550-0665A-000

BOLT (6X65)
BOLT

(10) 01550-06903-000

BOLT
.BOLT (6X90)

(11) 07130-0630B-000

BOLT. MAGNETO STATOR
BOLT

(12) 09103-06060-000

BOLT (6X100)

(13) 09103-08182-000

BOLT (8X125)

(14) 01550-0845B-000

BOLT. MUFFLER SUPPORT
.BOLT (8X45)

(15) 01550-0860B-000

BOLT
.BOLT (8X60)

(16) 07130-0835B-000

BOLT
BOLT, HANDLEBAR

(17) 09103-10241-000

BOLT,10X143
BOLT (10X145)

(18) 09103-10078-000

BOLT (10X150)

(19) 09103-10141-000

BOLT,L:125
BOLT (10X125)

(20) 09103-12010-000

BOLT (12X105)

(21) 09103-12011-000

BOLT (12X150)

(22) 09280-27003-000

O RING D:3 ID:27
O RING, WATER GALLERY

(23) 09493-20014-000

JET
JET, OIL GALLERY

(24) 09493-32006-000

JET, OIL GALLERY

(25) 09280-04004-000

O RING

(26) 09246-04001-000

PLUG
.PLUG, OIL GALLERY

(27) 16591-05A00-000

OIL STAND UNION
UNION, OIL FILTER STAND

(28) 11521-05A00-000

OIL PLATE
PLATE, OIL SEPARATOR

(29) 11393-20E00-000

MAGNET,GEAR BOX
MAGNET DUST CATCH

(30) 01550-06207-000

BOLT
BOLT, BRACKET REAR

(31) 16591-06B01-000

UNION, OIL FILTER STAND

(32) 09104-10032-000

BOLT (10X310)

(33) 09104-10030-000

BOLT (10X335)

(34) 08322-0110B-000

WASHER. GUARD CENTER
WASHER, LOWER RH REFER TO FIG.66 (J-4) FOR MODE

(35) 11610-14A00-000

SPACER

(36) 09159-10052-000

NUT 10MM
NUT

(37) 09168-16002-000

GASKET

(38) 09259-26002-XC0

PLUG
PLUG, WATER GALLERY

(39) 09280-22008-000

O RING

(40) 09259-20010-000

PLUG

(41) 09280-17003-000

O RING

(42) 09248-16008-000

PLUG
PLUG, OIL GALLERY

(43) 09248-16004-000

PLUG
PLUG, HOLE

(44) 09259-20011-000

PLUG, CASE

(45) 09280-17003-000

O RING

(46) 17421-05A00-000

INLET CONNECTOR
CONNECTOR, WATER INLET

(47) 09280-32006-000

O RING

(48) 02112-0620A-000

SCREW. REAR COMB
SCREW (BLACK)

(49) 17415-14300-000

BOLT
BOLT, DRAIN

(50) 09168-08016-000

GASKET 8.2/14/1
GASKET

	Onderdeelnummer	Produkt	Aantal
# 1	11300-24871-000 1130024871000	CRANKCASE GV 1400 DISCONTINUED	Niet beschikbaar	0,00 €
# 1	11301-24821-000 1130124821000 1130124821000	CRANKCASE GV 1400 DISCONTINUED	Niet beschikbaar	0,00 €
# 2	09206-13004-000 0920613004000 0920613004000	PIN	2,62 €
# 3	09206-16002-000 0920616002000 0920616002000	PIN	Niet beschikbaar	0,00 €
# 4	01421-06508-000 0142106508000 0142106508000	01421-06508-000 STUD BOLT	Niet beschikbaar	0,00 €
# 5	08319-31067-000 0831931067000 0831931067000	NUT 6MM NUT	2,53 €
# 6	01421-08655-000 0142108655000 0142108655000	STUD BOLT	Niet beschikbaar	0,00 €
# 7	08316-16085-000 08316-1008B-000 0831616085000	NUT	3,50 €
# 8	01517-06354-000 01550-0635B-000 0151706354000	BOLT. CYLINDER HEAD BOLT .BOLT 6X35	3,57 €
# 9	01517-06655-000 01550-0665A-000 0151706655000	BOLT (6X65) BOLT	3,48 €
# 10	01517-06905-000 01550-06903-000 0151706905000	BOLT .BOLT (6X90)	2,41 €
# 11	07110-06308-000 07130-0630B-000 0711006308000	BOLT. MAGNETO STATOR BOLT	3,77 €
# 12	09103-06060-000 0910306060000 0910306060000	BOLT (6X100)	2,73 €
# 13	09103-08182-000 0910308182000 0910308182000	BOLT (8X125)	5,48 €
# 14	01517-08455-000 01550-0845B-000 0151708455000	BOLT. MUFFLER SUPPORT .BOLT (8X45)	3,99 €
# 15	01517-08605-000 01550-0860B-000 0151708605000	BOLT .BOLT (8X60)	5,03 €
# 16	07110-08355-000 07130-0835B-000 0711008355000	BOLT BOLT, HANDLEBAR	4,30 €
# 17	09103-10135-000 09103-10241-000 0910310135000	BOLT, 10X143 BOLT (10X145)	7,16 €
# 18	09103-10078-000 0910310078000 0910310078000	BOLT (10X150)	8,30 €
# 19	09103-10141-000 0910310141000 0910310141000	BOLT, L:125 BOLT (10X125)	5,95 €
# 20	09103-12010-000 0910312010000 0910312010000	BOLT (12X105)	Niet beschikbaar	0,00 €
# 21	09103-12011-000 0910312011000 0910312011000	BOLT (12X150)	Niet beschikbaar	0,00 €
# 22	09280-27003-000 0928027003000 0928027003000	O RING D:3 ID:27 O RING, WATER GALLERY	Niet beschikbaar	0,00 €
# 23	09493-20014-000 0949320014000 0949320014000	JET JET, OIL GALLERY	10,54 €
# 24	09493-32006-000 0949332006000 0949332006000	JET, OIL GALLERY	10,54 €
# 25	09280-04004-000 0928004004000 0928004004000	O RING	1,86 €
# 26	09246-05001-000 0924605001000	PLUG .PLUG, OIL GALLERY	Niet beschikbaar	0,00 €
# 27	16591-05A00-000 1659105A00000 1659105A00000	OIL STAND UNION UNION, OIL FILTER STAND	Niet beschikbaar	0,00 €
# 28	11521-05A00-000 1152105A00000 1152105A00000	OIL PLATE PLATE, OIL SEPARATOR	Niet beschikbaar	0,00 €
# 29	11393-05A00-000 11393-20E00-000 1139305A00000	MAGNET, GEAR BOX MAGNET DUST CATCH	12,63 €
# 30	01517-06128-000 01550-06207-000 0151706128000	BOLT BOLT, BRACKET REAR	3,13 €
# 31	16591-06B00-000 16591-06B01-000 1659106B00000	UNION, OIL FILTER STAND	8,54 €
# 32	09104-10032-000 0910410032000 0910410032000	BOLT (10X310)	Niet beschikbaar	0,00 €
# 33	09104-10030-000 0910410030000 0910410030000	BOLT (10X335)	Niet beschikbaar	0,00 €
# 34	08322-11104-000 08322-0110B-000 0832211104000	WASHER. GUARD CENTER WASHER, LOWER RH REFER TO FIG.66 (J-4) FOR MODE	3,08 €
# 35	11610-14A00-000 1161014A00000 1161014A00000	SPACER	11,14 €
# 36	09159-10052-000 0915910052000 0915910052000	NUT 10MM NUT	7,92 €
# 37	09168-16002-000 0916816002000 0916816002000	GASKET	2,60 €
# 38	09259-26002-000 09259-26002-XC0 0925926002000	PLUG PLUG, WATER GALLERY	21,67 €
# 39	09280-22012-000 09280-22008-000 0928022012000	O RING	2,11 €
# 40	09259-20010-000 0925920010000 0925920010000	PLUG	Niet beschikbaar	0,00 €
# 41	09280-17003-000 0928017003000 0928017003000	O RING	2,02 €
# 42	09248-16008-000 0924816008000 0924816008000	PLUG PLUG, OIL GALLERY	4,61 €
# 43	09248-16004-000 0924816004000 0924816004000	PLUG PLUG, HOLE	4,24 €
# 44	09259-20011-000 0925920011000 0925920011000	PLUG, CASE	Niet beschikbaar	0,00 €
# 45	09280-17003-000 0928017003000 0928017003000	O RING	2,02 €
# 46	17421-05A00-000 1742105A00000 1742105A00000	INLET CONNECTOR CONNECTOR, WATER INLET	Niet beschikbaar	0,00 €
# 47	09280-32006-000 0928032006000 0928032006000	O RING	2,49 €
# 48	02112-06205-000 02112-0620A-000 0211206205000	SCREW. REAR COMB SCREW (BLACK)	2,04 €
# 49	17415-14300-000 1741514300000 1741514300000	BOLT BOLT, DRAIN	5,01 €
# 50	09168-08008-000 09168-08016-000 0916808008000	GASKET 8.2/14/1 GASKET	2,02 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CASING van uw Suzuki CAVALCADE 1400 van CAVALCADE. Laat het ons weten als u vragen heeft.
