ACHTERLICHT

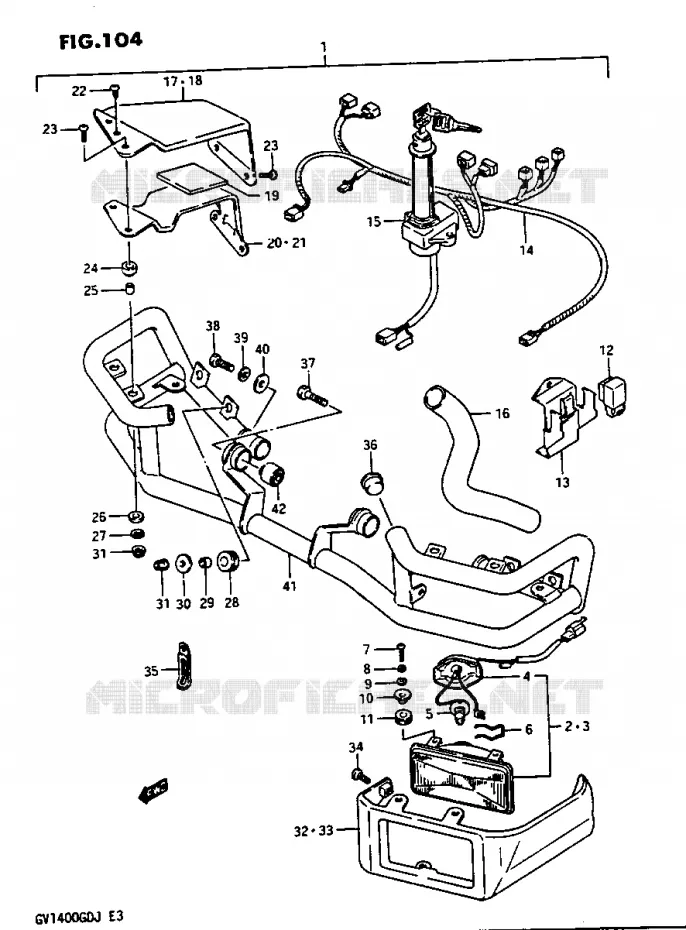

HOEKLICHT SET GV1400GDG / GTG / GDH / GDJ OPT VOOR SUZUKI CAVALCADE 1400 1986

* PREFACE DU CATALOGUE *

(1) 35500-24823-000

CORNERING LAMP SET
LAMP SET, CORNERING

(2) 35510-24A01-000

RH CORNERING LAMP
LAMP ASSY CORNERING RH

(3) 35530-24A01-000

LH CORNERING LAMP
LAMP ASSY CORNERING LH

(4) 35538-24A01-000

..SOCKET

(5) 09471-12123-000

BULB,12V35W,H3

(6) 35512-24A00-000

SPRING

(7) 02112-0420A-000

SCREW
.SCREW 4X20

(8) 08321-0104A-000

WASHER,LOCK
.LOCK WASHER

(9) 08322-0104B-000

.WASHER

(10) 09180-04011-000

SPACER

(11) 09320-08516-000

CUSHION 8X18X5.8
CUSHION

(12) 38740-24X50-000

SIDE ST WARN RELAY
.RELAY ASSY,CORNERING

(13) 38731-24A00-000

BRACKET,CORNERING LA

(14) 36859-24A81-000

.WIRE,CORNERING LAMP

(15) 37100-24A10-000

IGNITION SWITCH
LOCK ASSY,STEERING

(16) 17852-24A10-000

RADIATOR OUTLET HOSE
HOSE,RADIATOR OUT

(17) 94261-24A00-000

RH COVER
COVER,CORNER LAMP,RH

(18) 94271-24A00-000

LH COVER
COVER,CORNER LAMP LH

(19) 94268-24A00-000

CUSHION,CORNER LAMP,
CUSHION CORNER LP LH

(20) 94240-24A10-000

RH LOWER COVER
COVER,CORNER LAMP RH

(21) 94250-24A10-000

LH LOWER COVER
COVER,CORNER LAMP LH

(22) 02142-05087-000

SCREW 5X8
SCREW 5X8 CROSS

(23) 02142-05207-000

SCREW

(24) 09320-07009-000

CUSHION

(25) 09180-05048-000

SPACER,5.5X8X10.5
.SPACER (5.2X8X10)

(26) 09320-07005-000

CUSHION
FRAME COVER CUSHION

(27) 09160-05048-000

WASHER,5.5X14X1.20
WASHER 5.5X14X1.2

(28) 09320-09002-000

CUSHION

(29) 09180-06038-000

SPACER
FENDER FRONT SPACER (6.1X9X7X7.5)

(30) 09160-05501-000

WASHER
WASHER (5.5X20X1.2)

(31) 08316-2005A-000

NUT
NUT, CAM LEVER

(32) 94280-24A10-000

RH BAR COVER
COVER COMP,ACCESSORY, RH

(33) 94290-24A10-000

LH BAR COVER
COVER COMP,ACCESSORY, LH

(34) 09404-06036-000

CLAMP (L80 T:1.0)
.CLAMP (L:70)

(35) 09404-06036-000

CLAMP (L80 T:1.0)
.CLAMP (L:70)

(36) 95674-24A00-000

CAP
CAP,ACCESSORY BAR

(37) 01550-0835B-000

BOLT
BOLT 8 X 35, UPPER

(38) 01204-08307-000

BOLT 8X30
BOLT 8X30 CROWN, LOWER

(39) 08322-01087-000

WASHER
.8MM FLAT WASHER, RH

(40) 09160-08130-000

WASHER
WASHER 8.2X 24 X 1.6

(41) 94200-24820-000

ACCESSORY BAR
EXT ENG CASE GUARD

(42) 09319-08028-000

BUSH

	Onderdeelnummer	Produkt	Aantal
# 1	35500-24823-000 3550024823000 3550024823000	CORNERING LAMP SET LAMP SET, CORNERING	Niet beschikbaar	0,00 €
# 2	35510-24A01-000 3551024A01000 3551024A01000	RH CORNERING LAMP LAMP ASSY CORNERING RH	Niet beschikbaar	0,00 €
# 3	35530-24A01-000 3553024A01000 3553024A01000	LH CORNERING LAMP LAMP ASSY CORNERING LH	Niet beschikbaar	0,00 €
# 4	35538-24A01-000 3553824A01000 3553824A01000	..SOCKET	Niet beschikbaar	0,00 €
# 5	09471-12123-000 0947112123000 0947112123000	BULB, 12V35W, H3	Niet beschikbaar	0,00 €
# 6	35512-24A00-000 3551224A00000 3551224A00000	SPRING	Niet beschikbaar	0,00 €
# 7	02112-04206-000 02112-0420A-000 0211204206000	SCREW .SCREW 4X20	1,64 €
# 8	08321-21046-000 08321-0104A-000 0832121046000	WASHER, LOCK .LOCK WASHER	2,42 €
# 9	08322-21046-000 08322-0104B-000 0832221046000	.WASHER	1,75 €
# 10	09180-04011-000 0918004011000 0918004011000	SPACER	Niet beschikbaar	0,00 €
# 11	09320-06017-000 09320-08516-000 0932006017000	CUSHION 8X18X5.8 CUSHION	3,13 €
# 12	38730-24A00-000 38740-24X50-000 3873024A00000	SIDE ST WARN RELAY .RELAY ASSY, CORNERING	41,35 €
# 13	38731-24A00-000 3873124A00000 3873124A00000	BRACKET, CORNERING LA	Niet beschikbaar	0,00 €
# 14	36859-24A81-000 3685924A81000 3685924A81000	.WIRE, CORNERING LAMP	Niet beschikbaar	0,00 €
# 15	37100-24A10-000 3710024A10000 3710024A10000	IGNITION SWITCH LOCK ASSY, STEERING	Niet beschikbaar	0,00 €
# 16	17852-24A10-000 1785224A10000 1785224A10000	RADIATOR OUTLET HOSE HOSE, RADIATOR OUT	Niet beschikbaar	0,00 €
# 17	94261-24A00-000 9426124A00000 9426124A00000	RH COVER COVER, CORNER LAMP, RH	Niet beschikbaar	0,00 €
# 18	94271-24A00-000 9427124A00000 9427124A00000	LH COVER COVER, CORNER LAMP LH	Niet beschikbaar	0,00 €
# 19	94268-24A00-000 9426824A00000 9426824A00000	CUSHION, CORNER LAMP, CUSHION CORNER LP LH	Niet beschikbaar	0,00 €
# 20	94240-24A10-000 9424024A10000 9424024A10000	RH LOWER COVER COVER, CORNER LAMP RH	Niet beschikbaar	0,00 €
# 21	94250-24A10-000 9425024A10000 9425024A10000	LH LOWER COVER COVER, CORNER LAMP LH	Niet beschikbaar	0,00 €
# 22	02142-05087-000 0214205087000 0214205087000	SCREW 5X8 SCREW 5X8 CROSS	1,84 €
# 23	02142-05207-000 0214205207000 0214205207000	SCREW	1,84 €
# 24	09320-07009-000 0932007009000 0932007009000	CUSHION	Niet beschikbaar	0,00 €
# 25	09180-05018-000 09180-05048-000 0918005018000	SPACER, 5.5X8X10.5 .SPACER (5.2X8X10)	2,09 €
# 26	09320-07005-000 0932007005000 0932007005000	CUSHION FRAME COVER CUSHION	2,80 €
# 27	09160-05036-000 09160-05048-000 0916005036000	WASHER, 5.5X14X1.20 WASHER 5.5X14X1.2	1,89 €
# 28	09320-09002-000 0932009002000 0932009002000	CUSHION	2,95 €
# 29	09180-06038-000 0918006038000 0918006038000	SPACER FENDER FRONT SPACER (6.1X9X7X7.5)	2,13 €
# 30	09160-05011-000 09160-05501-000 0916005011000	WASHER WASHER (5.5X20X1.2)	2,46 €
# 31	08316-26056-000 0831626056000	NUT NUT, CAM LEVER	Niet beschikbaar	0,00 €
# 32	94280-24A10-000 9428024A10000 9428024A10000	RH BAR COVER COVER COMP, ACCESSORY, RH	Niet beschikbaar	0,00 €
# 33	94290-24A10-000 9429024A10000 9429024A10000	LH BAR COVER COVER COMP, ACCESSORY, LH	Niet beschikbaar	0,00 €
# 34	09404-06417-000 09404-06036-000 0940406417000	CLAMP (L80 T:1.0) .CLAMP (L:70)	2,93 €
# 35	09404-06417-000 09404-06036-000 0940406417000	CLAMP (L80 T:1.0) .CLAMP (L:70)	2,93 €
# 36	95674-24A00-000 9567424A00000 9567424A00000	CAP CAP, ACCESSORY BAR	Niet beschikbaar	0,00 €
# 37	01107-08358-000 01550-0835B-000 0110708358000	BOLT BOLT 8 X 35, UPPER	4,44 €
# 38	01204-08307-000 0120408307000 0120408307000	BOLT 8X30 BOLT 8X30 CROWN, LOWER	2,22 €
# 39	08322-11088-000 08322-01087-000 0832211088000	WASHER .8MM FLAT WASHER, RH	2,42 €
# 40	09160-08098-000 09160-08130-000 0916008098000	WASHER WASHER 8.2X 24 X 1.6	2,29 €
# 41	94200-24820-000 9420024820000 9420024820000	ACCESSORY BAR EXT ENG CASE GUARD	Niet beschikbaar	0,00 €
# 42	09319-08028-000 0931908028000 0931908028000	BUSH	17,66 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de HOEKLICHT SET GV1400GDG/GTG/GDH/GDJ OPT van uw Suzuki CAVALCADE 1400 van CAVALCADE. Laat het ons weten als u vragen heeft.
