FRONT KUIP GV1400GCG REFER TO FIG. 81 (1-J-11) FOR MODEL H

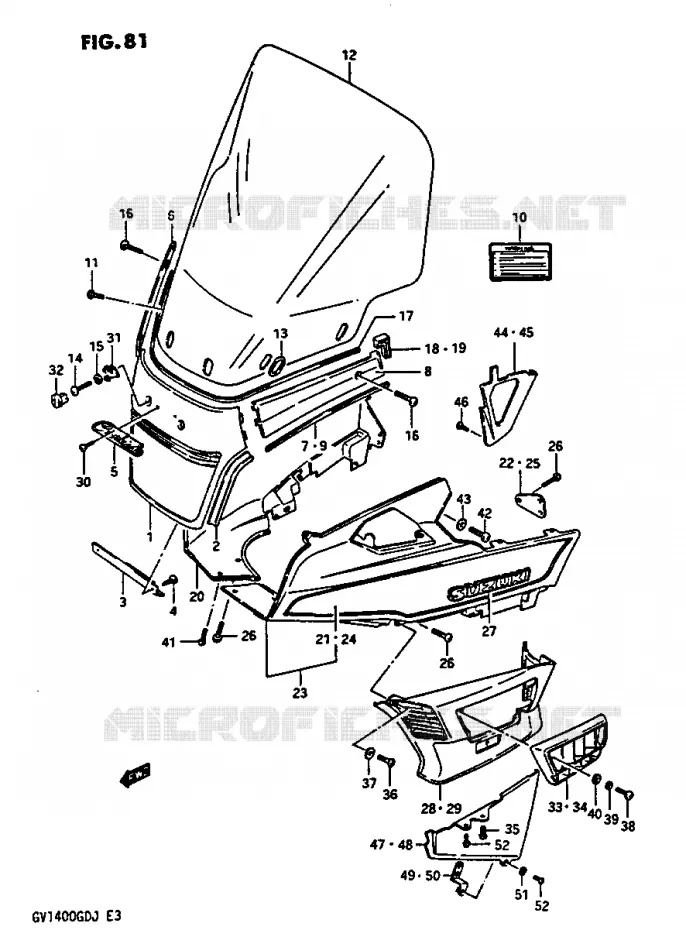

FRONT KUIP MODEL H VOOR SUZUKI CAVALCADE 1400 1986

FRONT KUIP MODEL J

(1) 94411-24A00-000

FR CENT COWL COVER
COVER,COWL FRONT,CTR

(2) 94639-24A02-000

MOULDING
MOLDING FR CVR LOWER

(3) 94416-24A00-000

BRACKET
BRACKET FR CTR UNDER

(4) 03541-0412B-000

SCREW. RH
SCREW, SPACER

(5) 68193-24A00-000

EMBLEM
EMBLEM,COWLING FRONT

(6) 94412-24A01-000

RH COVER
COVER,FR COWLING-RH

(7) 94636-24A02-000

SEAL
MOLDING FR CVR R/L

(8) 94413-24A01-000

LH COVER
COVER,FR COWLING-LH

(9) 94636-24A02-000

SEAL
MOLDING FR CVR R/L

(10) 68612-24A01-000

LABEL
LABEL WARNING SCREEN

(11) 02142-0620B-000

SCREW
SCREW 6X20

(12) 94610-24A01-000

COWLING SCREEN
WINDSCREEN,COWLING

(12) 94610-24A91-000

EXTENDED WINDSHIELD

(13) 94614-24A00-000

WASHER
WASHER,SCREEN

(14) 02112-0625A-000

SCREW
6X25CROSS SCREW

(15) 08322-0106A-000

WASHER

(16) 02112-05127-000

SCREW
.SCREW, CAP

(17) 94635-24A00-000

SEAL
SEAL,FRONT COVER,CTR

(18) 94637-24A00-000

RH CAP
CAP,COWL FRONT COVER, RH

(19) 94647-24A00-000

LH CAP
CAP,COWL FRONT COVER, LH

(20) 94450-24A30-000

BODY,COWL R
BODY, COWL, RH (SILVER)

(20) 94450-24A40-9EE

RH COWLING
BODY,COWL, RH (MAROON/SILVER)

(20) 94450-24A40-9EF

BODY, COWL, RH (BLACK/SILVER)

(21) 68680-24A30-9EC

TAPE SET COWLING STR, RH

(21) 68680-24A30-9ED

.TAPE SET COWLING STR, RH

(21) 68680-24A40-9EA

TAPE SET COWLING STR, RH

(21) 68680-24A40-9EB

TAPE SET COWLING STR, RH

(22) 94499-24A00-000

BRACKET
BRACKET,COW BODY RR

(23) 94460-24A30-20H

LH COWLING BODY
BODY, COWL, LH (SILVER)

(23) 94460-24A30-34B

LH COWLING BODY
BOCY, COWL, LH (BLUE)

(23) 94460-24A40-9EE

LH COWLING
BODY, COWL, LH (MAROON/SILVER)

(23) 94460-24A40-9EF

BODY, COWL, LH ( BLACK/SILVER)

(24) 68690-24A30-9EC

TAPE SET COWLING STR, LH

(24) 68690-24A30-9ED

TAPE SET COWLING STR, LH

(24) 68690-24A40-9EA

TAPE SET COWLING STR, LH

(24) 68690-24A40-9EB

TAPE SET COWLING STR, LH

(25) 94499-24A00-000

BRACKET
BRACKET,COW BODY RR

(26) 02142-0612B-000

SCREW
SCREW, COWL BODY REAR, RH

(26) 02142-0616A-000

SCREW
SCREW, CENTER COVER & FENDER

(27) 68111-24A00-000

EMBLEM
EMBLEM,COWLING SIDE,

(28) 94430-24A10-000

COVER ASSY,COWL SIDE,R
COVER ASSY COWL SIDE, RH (SILVER)

(28) 94430-24A01-34B

RH SIDE COVER
COVER ASSY COWL SIDE, RH (BLUE)

(28) 94430-24A10-13Z

COVER ASSY COWL SIDE, RH (BLACK)

(28) 94430-24A10-24D

RH COVER
COVER ASSY COWL SIDE, RH (MAROON)

(29) 94440-24A10-000

COVER ASSY,COWL SIDE,L
COVER ASSY,COWL SIDE, LH (SILVER)

(29) 94440-24A01-34B

LH SIDE COVER
COVER ASSY,COWL SIDE, LH (BLUE)

(29) 94440-24A10-13Z

COVER ASSY,COWL SIDE, LH (BLACK)

(29) 94440-24A10-000

COVER ASSY,COWL SIDE,L
COVER ASSY,COWL SIDE, LH (MAROON)

(30) 02132-03125-000

SCREW

(31) 94456-24A11-000

LOCK PLATE
LOCK PLATE,FRONT COV

(32) 94457-24A11-000

CAP
CAP FR COVER

(33) 94435-24A01-000

RH LOUVER
LOUVER,SIDE COVER, RH

(34) 94445-24A01-000

LH LOUVER
LOUVER,SIDE COVER, LH

(35) 02142-0616A-000

SCREW
SCREW (6X16)

(36) 02142-0416A-000

SCREW
SCREW 4X16

(37) 09160-04022-000

WASHER,4.3X14X0.8
WASHER 4.3X13X0.8

(38) 02112-0416A-000

SCREW
SCREW 4X16

(39) 08321-0104A-000

WASHER,LOCK
WASHER,LK,4.1X7.8X.8

(40) 08322-0104B-000

WASHER
WASHER,4.5X10X0.8

(41) 02142-0516B-000

SCREW
SCREW, COWL PANEL

(42) 02112-0616A-000

SCREW
SCREW, FRONT FENDER

(43) 08322-0106A-000

WASHER
WASHER REFER TO FIG.40A(F-13) FOR MOD

(44) 94436-24A01-000

RH UNDER COVER
UNDER COVER,COV FRAM, RH

(45) 94446-24A01-000

LH UNDER COVER
UNDER COVER,COV FRAM, LH

(46) 03541-0408A-000

.SCREW

(47) 47135-24A00-000

RH SIDE COVER
COVER,COWL SIDE LOWR, RH

(48) 47235-24A00-000

LH SIDE COVER
COVER,COWL SIDE LOWR, LH

(49) 47130-24A01-000

RH LOWER SIDE COVER
BRKT,COWL SIDE LOW, RH

(50) 47230-24A01-000

LH LOWER SIDE COVER
BRKT,COWL SD LOWER, LH

(51) 09160-05037-000

WASHER (5.5X16X1.2)

(52) 02142-05104-000

--> 02142-0510A
SCREW, SIDE COWL FRONT (5X10)

	Onderdeelnummer	Produkt	Aantal
# 1	94411-24A00-000 9441124A00000 9441124A00000	FR CENT COWL COVER COVER, COWL FRONT, CTR	165,37 €
# 2	94639-24A02-000 9463924A02000 9463924A02000	MOULDING MOLDING FR CVR LOWER	Niet beschikbaar	0,00 €
# 3	94416-24A00-000 9441624A00000 9441624A00000	BRACKET BRACKET FR CTR UNDER	Niet beschikbaar	0,00 €
# 4	03541-04125-000 03541-0412B-000 0354104125000	SCREW. RH SCREW, SPACER	1,97 €
# 5	68193-24A00-000 6819324A00000 6819324A00000	EMBLEM EMBLEM, COWLING FRONT	Niet beschikbaar	0,00 €
# 6	94412-24A01-000 9441224A01000 9441224A01000	RH COVER COVER, FR COWLING-RH	Niet beschikbaar	0,00 €
# 7	94636-24A02-000 9463624A02000 9463624A02000	SEAL MOLDING FR CVR R/L	Niet beschikbaar	0,00 €
# 8	94413-24A01-000 9441324A01000 9441324A01000	LH COVER COVER, FR COWLING-LH	Niet beschikbaar	0,00 €
# 9	94636-24A02-000 9463624A02000 9463624A02000	SEAL MOLDING FR CVR R/L	Niet beschikbaar	0,00 €
# 10	68612-24A01-000 6861224A01000 6861224A01000	LABEL LABEL WARNING SCREEN	Niet beschikbaar	0,00 €
# 11	02142-06203-000 02142-0620B-000 0214206203000	SCREW SCREW 6X20	2,29 €
# 12	94610-24A01-000 9461024A01000 9461024A01000	COWLING SCREEN WINDSCREEN, COWLING	659,85 €
# 12	94610-24A91-000 9461024A91000 9461024A91000	EXTENDED WINDSHIELD	Niet beschikbaar	0,00 €
# 13	94614-24A00-000 9461424A00000 9461424A00000	WASHER WASHER, SCREEN	Niet beschikbaar	0,00 €
# 14	02112-06257-000 02112-0625A-000 0211206257000	SCREW 6X25CROSS SCREW	2,26 €
# 15	08322-01067-000 08322-0106A-000 0832201067000	WASHER	2,06 €
# 16	02112-05125-000 02112-05127-000 0211205125000	SCREW .SCREW, CAP	2,62 €
# 17	94635-24A00-000 9463524A00000 9463524A00000	SEAL SEAL, FRONT COVER, CTR	Niet beschikbaar	0,00 €
# 18	94637-24A00-000 9463724A00000 9463724A00000	RH CAP CAP, COWL FRONT COVER, RH	Niet beschikbaar	0,00 €
# 19	94647-24A00-000 9464724A00000 9464724A00000	LH CAP CAP, COWL FRONT COVER, LH	Niet beschikbaar	0,00 €
# 20	94450-24A30-20H 9445024A3020H	BODY, COWL R BODY, COWL, RH (SILVER)	Niet beschikbaar	0,00 €
# 20	94450-24A40-9EE 9445024A409EE 9445024A409EE	RH COWLING BODY, COWL, RH (MAROON/SILVER)	Niet beschikbaar	0,00 €
# 20	94450-24A40-9EF 9445024A409EF 9445024A409EF	BODY, COWL, RH (BLACK/SILVER)	Niet beschikbaar	0,00 €
# 21	68680-24A30-9EC 6868024A309EC 6868024A309EC	TAPE SET COWLING STR, RH	Niet beschikbaar	0,00 €
# 21	68680-24A30-9ED 6868024A309ED 6868024A309ED	.TAPE SET COWLING STR, RH	Niet beschikbaar	0,00 €
# 21	68680-24A40-9EA 6868024A409EA 6868024A409EA	TAPE SET COWLING STR, RH	Niet beschikbaar	0,00 €
# 21	68680-24A40-9EB 6868024A409EB 6868024A409EB	TAPE SET COWLING STR, RH	Niet beschikbaar	0,00 €
# 22	94499-24A00-000 9449924A00000 9449924A00000	BRACKET BRACKET, COW BODY RR	Niet beschikbaar	0,00 €
# 23	94460-24A30-20H 9446024A3020H 9446024A3020H	LH COWLING BODY BODY, COWL, LH (SILVER)	Niet beschikbaar	0,00 €
# 23	94460-24A30-34B 9446024A3034B 9446024A3034B	LH COWLING BODY BOCY, COWL, LH (BLUE)	Niet beschikbaar	0,00 €
# 23	94460-24A40-9EE 9446024A409EE 9446024A409EE	LH COWLING BODY, COWL, LH (MAROON/SILVER)	Niet beschikbaar	0,00 €
# 23	94460-24A40-9EF 9446024A409EF 9446024A409EF	BODY, COWL, LH ( BLACK/SILVER)	Niet beschikbaar	0,00 €
# 24	68690-24A30-9EC 6869024A309EC 6869024A309EC	TAPE SET COWLING STR, LH	Niet beschikbaar	0,00 €
# 24	68690-24A30-9ED 6869024A309ED 6869024A309ED	TAPE SET COWLING STR, LH	Niet beschikbaar	0,00 €
# 24	68690-24A40-9EA 6869024A409EA 6869024A409EA	TAPE SET COWLING STR, LH	Niet beschikbaar	0,00 €
# 24	68690-24A40-9EB 6869024A409EB 6869024A409EB	TAPE SET COWLING STR, LH	Niet beschikbaar	0,00 €
# 25	94499-24A00-000 9449924A00000 9449924A00000	BRACKET BRACKET, COW BODY RR	Niet beschikbaar	0,00 €
# 26	02142-06125-000 02142-0612B-000 0214206125000	SCREW SCREW, COWL BODY REAR, RH	2,29 €
# 26	02142-06164-000 02142-0616A-000 0214206164000	SCREW SCREW, CENTER COVER & FENDER	1,73 €
# 27	68111-24A00-000 6811124A00000 6811124A00000	EMBLEM EMBLEM, COWLING SIDE,	Niet beschikbaar	0,00 €
# 28	94430-24A01-20H 9443024A0120H	COVER ASSY, COWL SIDE, R COVER ASSY COWL SIDE, RH (SILVER)	Niet beschikbaar	0,00 €
# 28	94430-24A01-34B 9443024A0134B 9443024A0134B	RH SIDE COVER COVER ASSY COWL SIDE, RH (BLUE)	Niet beschikbaar	0,00 €
# 28	94430-24A10-13Z 9443024A1013Z 9443024A1013Z	COVER ASSY COWL SIDE, RH (BLACK)	Niet beschikbaar	0,00 €
# 28	94430-24A10-24D 9443024A1024D 9443024A1024D	RH COVER COVER ASSY COWL SIDE, RH (MAROON)	Niet beschikbaar	0,00 €
# 29	94440-24A01-20H 9444024A0120H	COVER ASSY, COWL SIDE, L COVER ASSY, COWL SIDE, LH (SILVER)	Niet beschikbaar	0,00 €
# 29	94440-24A01-34B 9444024A0134B 9444024A0134B	LH SIDE COVER COVER ASSY, COWL SIDE, LH (BLUE)	Niet beschikbaar	0,00 €
# 29	94440-24A10-13Z 9444024A1013Z 9444024A1013Z	COVER ASSY, COWL SIDE, LH (BLACK)	Niet beschikbaar	0,00 €
# 29	94440-24A10-24D 9444024A1024D	COVER ASSY, COWL SIDE, L COVER ASSY, COWL SIDE, LH (MAROON)	Niet beschikbaar	0,00 €
# 30	02132-03125-000 0213203125000 0213203125000	SCREW	Niet beschikbaar	0,00 €
# 31	94456-24A11-000 9445624A11000 9445624A11000	LOCK PLATE LOCK PLATE, FRONT COV	Niet beschikbaar	0,00 €
# 32	94457-24A11-000 9445724A11000 9445724A11000	CAP CAP FR COVER	6,35 €
# 33	94435-24A01-000 9443524A01000 9443524A01000	RH LOUVER LOUVER, SIDE COVER, RH	Niet beschikbaar	0,00 €
# 34	94445-24A01-000 9444524A01000 9444524A01000	LH LOUVER LOUVER, SIDE COVER, LH	Niet beschikbaar	0,00 €
# 35	09139-06012-000 02142-0616A-000 0913906012000	SCREW SCREW (6X16)	1,73 €
# 36	02142-04165-000 02142-0416A-000 0214204165000	SCREW SCREW 4X16	1,93 €
# 37	09160-04017-000 09160-04022-000 0916004017000	WASHER, 4.3X14X0.8 WASHER 4.3X13X0.8	1,73 €
# 38	02112-04167-000 02112-0416A-000 0211204167000	SCREW SCREW 4X16	1,62 €
# 39	08321-21043-000 08321-0104A-000 0832121043000	WASHER, LOCK WASHER, LK, 4.1X7.8X.8	2,42 €
# 40	08322-21043-000 08322-0104B-000 0832221043000	WASHER WASHER, 4.5X10X0.8	1,75 €
# 41	02142-05164-000 02142-0516B-000 0214205164000	SCREW SCREW, COWL PANEL	2,42 €
# 42	02112-06164-000 02112-0616A-000 0211206164000	SCREW SCREW, FRONT FENDER	1,73 €
# 43	08322-21064-000 08322-0106A-000 0832221064000	WASHER WASHER REFER TO FIG.40A(F-13) FOR MOD	2,06 €
# 44	94436-24A01-000 9443624A01000 9443624A01000	RH UNDER COVER UNDER COVER, COV FRAM, RH	Niet beschikbaar	0,00 €
# 45	94446-24A01-000 9444624A01000 9444624A01000	LH UNDER COVER UNDER COVER, COV FRAM, LH	Niet beschikbaar	0,00 €
# 46	03541-04085-000 03541-0408A-000 0354104085000	.SCREW	1,35 €
# 47	47135-24A00-000 4713524A00000 4713524A00000	RH SIDE COVER COVER, COWL SIDE LOWR, RH	Niet beschikbaar	0,00 €
# 48	47235-24A00-000 4723524A00000 4723524A00000	LH SIDE COVER COVER, COWL SIDE LOWR, LH	Niet beschikbaar	0,00 €
# 49	47130-24A01-000 4713024A01000 4713024A01000	RH LOWER SIDE COVER BRKT, COWL SIDE LOW, RH	Niet beschikbaar	0,00 €
# 50	47230-24A01-000 4723024A01000 4723024A01000	LH LOWER SIDE COVER BRKT, COWL SD LOWER, LH	Niet beschikbaar	0,00 €
# 51	09160-05031-000 09160-05037-000 0916005031000	WASHER (5.5X16X1.2)	2,04 €
# 52	02142-05104-000 0214205104000 0214205104000	--> 02142-0510A SCREW, SIDE COWL FRONT (5X10)	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRONT KUIP MODEL H van uw Suzuki CAVALCADE 1400 van CAVALCADE. Laat het ons weten als u vragen heeft.
