FRAME (MODELE L) REFER TO FIG.27A(E-3) FOR MODEL M/N/P/R

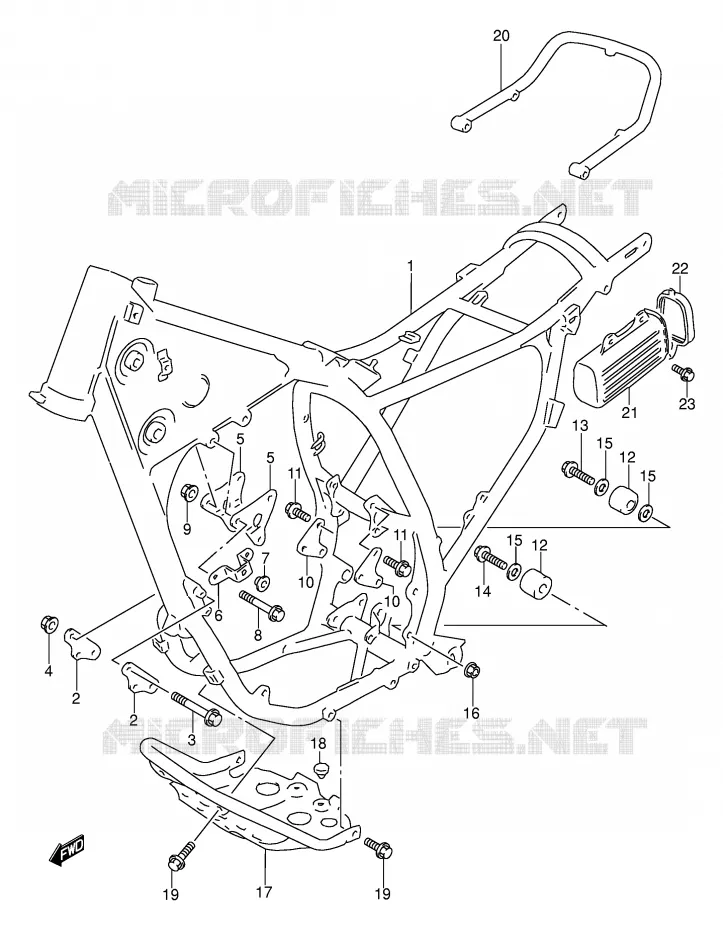

FRAME (MODELE M / N / P / R) VOOR SUZUKI DR 250 1993

FOOTREST

(1) 41100-14D31-0NF

FRAME DR 350 S
FRAME (BLUE)

(1) 41100-14D72-019

FRAME
FRAME (YELLOW)

(1) 41100-14D31-0NF

FRAME DR 350 S
FRAME (BLUE)

(1) 41100-14D72-019

FRAME
FRAME (YELLOW)

(1) 41100-14D50-0NF

FRAME (BLUE)

(1) 41100-14D50-1AZ

FRAME (YELLOW)

(1) 41100-14D51-0NF

FRAME (BLUE)

(1) 41100-14D51-1AZ

FRAME (YELLOW)

(1) 41100-14D53-0NF

FRAME (BLUE)

(1) 41100-14D72-0NF

FRAME (BLUE)

(2) 41911-14D01-000

PLATE
PLATE, FRONT

(2) 41911-14D01-000

PLATE
PLATE, FRONT

(3) 09103-08294-000

BOLT,8X85
BOLT

(4) 09159-08034-000

NUT

(5) 41991-14D01-000

PLATE
PLATE, UPPER

(5) 41991-14D01-000

PLATE
PLATE, UPPER

(6) 44164-14D00-000

PLATE, FUEL TANK STOPPER LH

(7) 09321-10018-000

CUSHION

(8) 09103-08569-000

BOLT,8X70
BOLT

(9) 09159-08034-000

NUT

(10) 41971-14D01-000

PLATE
PLATE, LOWER

(10) 41971-14D01-000

PLATE
PLATE, LOWER

(11) 09103-08570-000

BOLT VZR1800/K6
BOLT

(11) 09103-08570-000

BOLT VZR1800/K6
BOLT

(11) 09103-08570-000

BOLT VZR1800/K6
BOLT
BOLT VZR1800/K6

(11) 09103-08570-000

BOLT VZR1800/K6
BOLT
BOLT VZR1800/K6

(12) 43910-27C11-000

ROLLER
ROLLER, CHAIN CONTROL

(12) 43910-27C11-000

ROLLER
ROLLER, CHAIN CONTROL

(12) 43910-27C11-000

ROLLER
ROLLER, CHAIN CONTROL
ROLLER

(12) 43910-27C11-000

ROLLER
ROLLER, CHAIN CONTROL
ROLLER

(12) 43910-27C11-000

ROLLER
ROLLER, CHAIN UPPER

(12) 43910-27C11-000

ROLLER
ROLLER, CHAIN UPPER

(13) 09103-08178-000

BOLT 8X38
BOLT, UPPER

(14) 09103-08043-000

BOLT
BOLT, LOWER

(15) 09160-08074-000

WASHER 8.5X13X1.6
WASHER

(15) 09160-08074-000

WASHER 8.5X13X1.6
WASHER

(15) 09160-08074-000

WASHER 8.5X13X1.6
WASHER

(15) 08211-08121-000

WASHER,THRUST
WASHER

(15) 08211-08121-000

WASHER,THRUST
WASHER

(15) 08211-08121-000

WASHER,THRUST
WASHER

(16) 08313-2008B-000

NUT
NUT, LOWER

(16) 08313-20087-000

NUT
NUT, LOWER

(17) 42510-14D10-13L

PROTECTOR COMP,ENGIN
PROTECTOR, ENGINE (SILVER)

(18) 09321-10026-000

CUSHION

(19) 01550-0812B-000

BOLT

(19) 01550-0812B-000

BOLT

(19) 01550-0812B-000

BOLT
BOLT

(19) 01550-0812B-000

BOLT
BOLT

(19) 01550-08127-000

BOLT
PLUG, OIL GALLERY

(19) 01550-08127-000

BOLT
PLUG, OIL GALLERY

(19) 01550-08127-000

BOLT
PLUG, OIL GALLERY
BOLT

(19) 01550-08127-000

BOLT
PLUG, OIL GALLERY
BOLT

(20) 43980-14D80-0NF

GRIP,REAR
GRIP, REAR (BLUE)

(20) 43980-14D80-1TS

RR GRIP COMP
GRIP, REAR (YELLOW)

(20) 43980-14D12-1TS

GRIP, REAR (WHITE)

(20) 43980-14D42-0NF

GRIP, REAR (BLUE)

(20) 43980-14D42-1AZ

GRIP, REAR (YELLOW)

(21) 47431-14D00-000

HOLDER, TOOL

(22) 47432-14D01-000

CAP,TOOL HOLDER
CAP

(23) 09116-06165-000

BOLT
BOLT (M6X16)

	Onderdeelnummer	Produkt	Aantal
# 1	41100-14D30-0NF 4110014D300NF	FRAME DR 350 S FRAME (BLUE)	Niet beschikbaar	0,00 €
# 1	41100-14D30-1AZ 4110014D301AZ	FRAME FRAME (YELLOW)	Niet beschikbaar	0,00 €
# 1	41100-14D31-0NF 4110014D310NF 4110014D310NF	FRAME DR 350 S FRAME (BLUE)	Niet beschikbaar	0,00 €
# 1	41100-14D31-1AZ 4110014D311AZ	FRAME FRAME (YELLOW)	Niet beschikbaar	0,00 €
# 1	41100-14D50-0NF 4110014D500NF 4110014D500NF	FRAME (BLUE)	Niet beschikbaar	0,00 €
# 1	41100-14D50-1AZ 4110014D501AZ 4110014D501AZ	FRAME (YELLOW)	Niet beschikbaar	0,00 €
# 1	41100-14D51-0NF 4110014D510NF 4110014D510NF	FRAME (BLUE)	Niet beschikbaar	0,00 €
# 1	41100-14D51-1AZ 4110014D511AZ 4110014D511AZ	FRAME (YELLOW)	Niet beschikbaar	0,00 €
# 1	41100-14D53-0NF 4110014D530NF 4110014D530NF	FRAME (BLUE)	Niet beschikbaar	0,00 €
# 1	41100-14D72-0NF 4110014D720NF 4110014D720NF	FRAME (BLUE)	Niet beschikbaar	0,00 €
# 2	41911-14D01-000 4191114D01000 4191114D01000	PLATE PLATE, FRONT	Niet beschikbaar	0,00 €
# 3	09103-08294-000 0910308294000 0910308294000	BOLT, 8X85 BOLT	Niet beschikbaar	0,00 €
# 4	09159-08034-000 0915908034000 0915908034000	NUT	1,89 €
# 5	41991-14D01-000 4199114D01000 4199114D01000	PLATE PLATE, UPPER	Niet beschikbaar	0,00 €
# 6	44164-14D00-000 4416414D00000 4416414D00000	PLATE, FUEL TANK STOPPER LH	Niet beschikbaar	0,00 €
# 7	09321-10018-000 0932110018000 0932110018000	CUSHION	5,23 €
# 8	09103-08293-000 09103-08569-000 0910308293000	BOLT, 8X70 BOLT	5,47 €
# 9	09159-08034-000 0915908034000 0915908034000	NUT	1,89 €
# 10	41971-14D01-000 4197114D01000 4197114D01000	PLATE PLATE, LOWER	Niet beschikbaar	0,00 €
# 11	09103-08283-000 09103-08570-000 0910308283000	BOLT VZR1800/K6 BOLT	3,62 €
# 12	43910-27C10-000 43910-27C11-000 4391027C10000	ROLLER ROLLER, CHAIN CONTROL	56,48 €
# 13	09103-08178-000 0910308178000 0910308178000	BOLT 8X38 BOLT, UPPER	5,10 €
# 14	09103-08068-000 09103-08043-000 0910308068000	BOLT BOLT, LOWER	4,77 €
# 15	08211-08121-000 0821108121000 0821108121000	WASHER, THRUST WASHER	2,24 €
# 15	09160-08074-000 0916008074000 0916008074000	WASHER 8.5X13X1.6 WASHER	2,37 €
# 16	08313-20083-000 08313-2008B-000 0831320083000	NUT NUT, LOWER	3,48 €
# 16	08313-21087-000 08313-20087-000 0831321087000	NUT NUT, LOWER	2,55 €
# 17	42510-14D10-13L 4251014D1013L 4251014D1013L	PROTECTOR COMP, ENGIN PROTECTOR, ENGINE (SILVER)	294,06 €
# 18	09321-10026-000 0932110026000 0932110026000	CUSHION	Niet beschikbaar	0,00 €
# 19	01517-08128-000 01550-08127-000 0151708128000	BOLT PLUG, OIL GALLERY	3,26 €
# 19	01550-08123-000 01550-0812B-000 0155008123000	BOLT	3,50 €
# 20	43980-14D12-0NF 4398014D120NF	GRIP, REAR GRIP, REAR (BLUE)	Niet beschikbaar	0,00 €
# 20	43980-14D12-1AZ 4398014D121AZ	RR GRIP COMP GRIP, REAR (YELLOW)	Niet beschikbaar	0,00 €
# 20	43980-14D12-1TS 4398014D121TS 4398014D121TS	GRIP, REAR (WHITE)	Niet beschikbaar	0,00 €
# 20	43980-14D42-0NF 4398014D420NF 4398014D420NF	GRIP, REAR (BLUE)	Niet beschikbaar	0,00 €
# 20	43980-14D42-1AZ 4398014D421AZ 4398014D421AZ	GRIP, REAR (YELLOW)	Niet beschikbaar	0,00 €
# 21	47431-14D00-000 4743114D00000 4743114D00000	HOLDER, TOOL	27,80 €
# 22	47432-14D00-000 47432-14D01-000 4743214D00000	CAP, TOOL HOLDER CAP	13,88 €
# 23	09116-06085-000 09116-06165-000 0911606085000	BOLT BOLT (M6X16)	3,42 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRAME (MODELE M/N/P/R) van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
