INDICATOREN FIG.25 (E-3) : E16

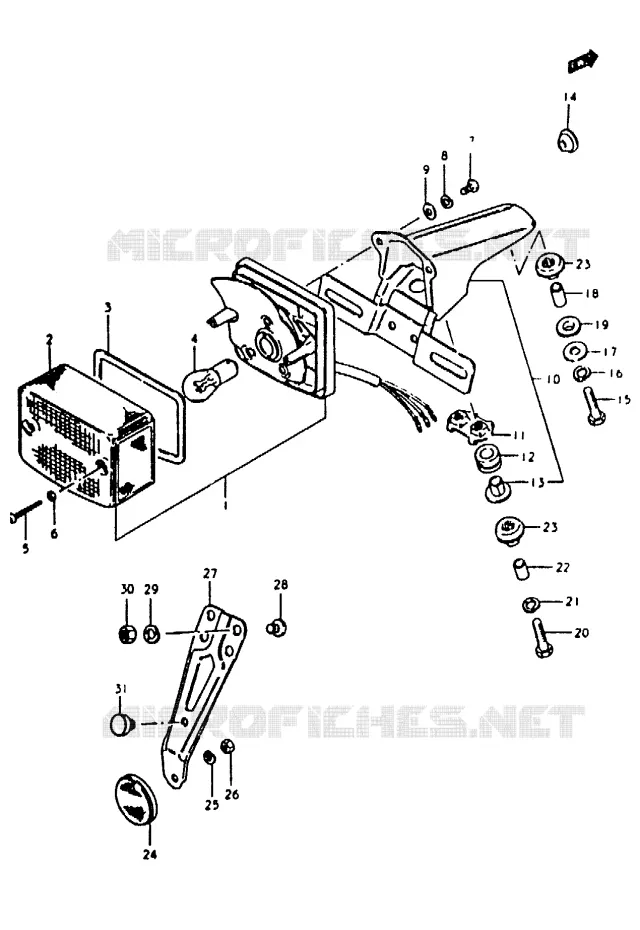

ACHTERLICHT VOOR SUZUKI TS-ER 50 1983

BEDRADING

ACHTERLICHT voor Suzuki TS-ER 50 1983
1
(1)  35720-48560-999
LAMP UNIT
LAMP UNIT, TAIL
2
(2)  35712-48524-000
RR COMB LAMP LENS
LENS
3
(3)  35713-48510-000
GASKET,RR COMBI LAMP
GASKET
4
(4)  09471-06034-000
BULB (6V,21/5W)
5
(5)  03211-04306-000
SCREW
6
(6)  35627-43010-000
GASKET,TURN SIGNAL S
GASKET
7
(7)  02112-05127-000
SCREW
SCREW, THROTTLE CABLE
8
(8)  08321-0105A-000
WASHER,LOCK
LOCK WASHER LOCALLY)
9
(9)  08322-01057-000
WASHER
LOCK WASHER
10
(10)  35730-48510-000
BRACKET,REAR COMBINA
BRACKET ASSY
11
(11)  35716-30950-000
PLATE,RR COMBINATION LAMP
PLATE
12
(12)  35765-30950-000
CUSHION,REAR COMBINA
CUSHION
13
(13)  35766-30950-000
SPACER
14
(14)  09308-07004-000
GROMMET
15
(15)  01500-06307-000
BOLT
BOLT FIG.48 (G-10) : GSX1100XD/EXD FIG.49 (G-11) : GSX1100ESD
16
(16)  08321-01067-000
WASHER,LOCK
LOCK WASHER
17
(17)  09160-06077-000
WASHER (6.5X20X1.2)
18
(18)  09180-06271-000
SPACER
SPACER (6.4X9X18)
19
(19)  09320-09003-000
CUSHION
20
(20)  01500-0640B-000
BOLT
BOLT (6X40)
21
(21)  08321-01067-000
WASHER,LOCK
LOCK WASHER
22
(22)  09180-06006-000
SPACER
23
(23)  09320-09010-000
CUSHION
CUSHION, REAR FENDER
24
(24)  35970-30910-000
REFLEXREFLECTOR
REFLEX REFLECTOR, REAR
25
(25)  08321-0105A-000
WASHER,LOCK
LOCK WASHER LOCALLY)
26
(26)  08310-00057-000
..NUT
27
(27)  35974-48511-000
BRACKET,RR REFLEX REFLECTOR
BRACKET
(27)  35974-48521-000
BRACKET,REAR RR
BRACKET
28
(28)  02142-06107-000
SCREW
29
(29)  08321-01067-000
WASHER,LOCK
LOCK WASHER
30
(30)  08310-00067-000
NUT
NUT FIG.42 (H-4) : E16, E18, E22,
31
(31)  09321-05023-000
CUSHION
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

35720-48522-000

3572048522000
LAMP UNIT
LAMP UNIT, TAIL
Niet beschikbaar
# 2

35712-48523-000

3571248523000
RR COMB LAMP LENS
LENS
Niet beschikbaar
# 3

35713-48510-000
3571348510000

3571348510000
GASKET, RR COMBI LAMP
GASKET
# 4

09471-06034-000
0947106034000

0947106034000
BULB (6V, 21/5W)
Niet beschikbaar
# 5

03211-04308-000

03211-04306-000
 0321104308000
SCREW
# 6

35627-43010-000
3562743010000

3562743010000
GASKET, TURN SIGNAL S
GASKET
# 7

02112-05128-000

02112-05127-000
 0211205128000
SCREW
SCREW, THROTTLE CABLE
# 8

08321-21058-000

08321-0105A-000
 0832121058000
WASHER, LOCK
LOCK WASHER LOCALLY)
# 9

08322-21058-000

08322-01057-000
 0832221058000
WASHER
LOCK WASHER
# 10

35730-48510-000
3573048510000

3573048510000
BRACKET, REAR COMBINA
BRACKET ASSY
Niet beschikbaar
# 11

35716-30950-000
3571630950000

3571630950000
PLATE, RR COMBINATION LAMP
PLATE
# 12

35765-30950-000
3576530950000

3576530950000
CUSHION, REAR COMBINA
CUSHION
# 13

35766-30950-000
3576630950000

3576630950000
SPACER
# 14

09308-07004-000
0930807004000

0930807004000
GROMMET
# 15

01107-06308-000

01500-06307-000
 0110706308000
BOLT
BOLT FIG.48 (G-10) : GSX1100XD/EXD FIG.49 (G-11) : GSX1100ESD
# 16

08321-21068-000

08321-01067-000
 0832121068000
WASHER, LOCK
LOCK WASHER
# 17

09160-06060-000

09160-06077-000
 0916006060000
WASHER (6.5X20X1.2)
# 18

09180-06072-000

09180-06271-000
 0918006072000
SPACER
SPACER (6.4X9X18)
# 19

09320-09003-000
0932009003000

0932009003000
CUSHION
# 20

01107-06408-000

01500-0640B-000
 0110706408000
BOLT
BOLT (6X40)
# 21

08321-21068-000

08321-01067-000
 0832121068000
WASHER, LOCK
LOCK WASHER
# 22

09180-06006-000
0918006006000

0918006006000
SPACER
Niet beschikbaar
# 23

09320-09010-000
0932009010000

0932009010000
CUSHION
CUSHION, REAR FENDER
# 24

35970-30910-000
3597030910000

3597030910000
REFLEXREFLECTOR
REFLEX REFLECTOR, REAR
# 25

08321-21058-000

08321-0105A-000
 0832121058000
WASHER, LOCK
LOCK WASHER LOCALLY)
# 26

08310-11058-000

08310-00057-000
 0831011058000
..NUT
# 27

35974-48510-000

35974-48511-000
 3597448510000
BRACKET, RR REFLEX REFLECTOR
BRACKET
# 27

35974-48520-000

3597448520000
BRACKET, REAR RR
BRACKET
Niet beschikbaar
# 28

02142-06108-000

02142-06107-000
 0214206108000
SCREW
# 29

08321-21068-000

08321-01067-000
 0832121068000
WASHER, LOCK
LOCK WASHER
# 30

08310-11068-000

08310-00067-000
 0831011068000
NUT
NUT FIG.42 (H-4) : E16, E18, E22,
# 31

09321-05010-000

09321-05023-000
 0932105010000
CUSHION
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
