VOORWIEL FIG.56 (1-4) : TS50ERKZ E22, TS50REKD E22

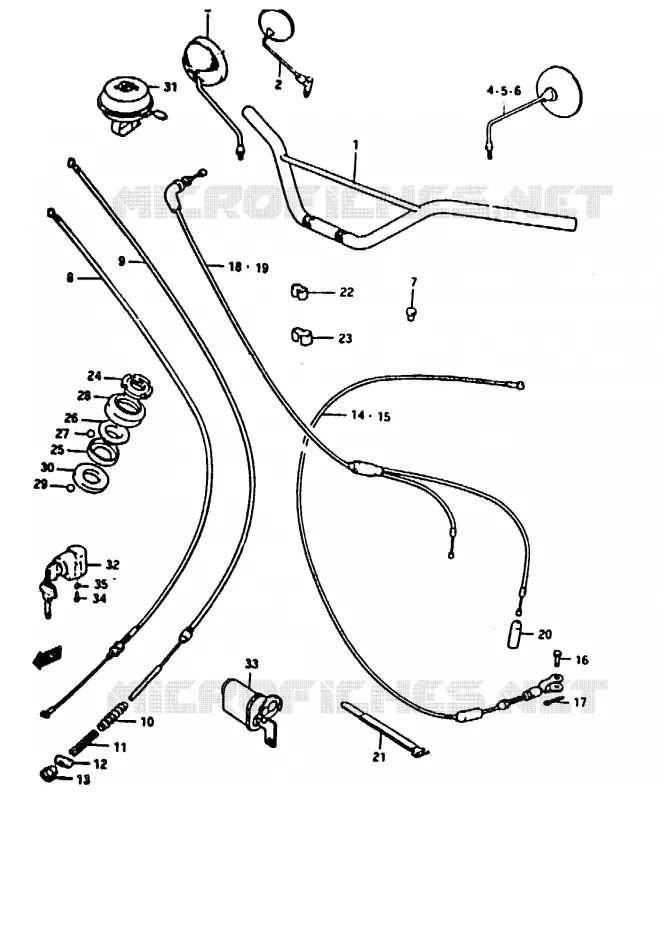

STUUR - KABELS VOOR SUZUKI TS-ER 50 1983

SWINGARM FIG.62 (3-3) : TS50ERKZ, D E16

STUUR KABELS voor Suzuki TS-ER 50 1983
1
(1)  56110-46742-291
HANDLEBAR
(1)  NOT-USED
NOT USED
2
(2)  56500-22011-000
RR VIEW MIRROR
MIRROR ASSY, REAR VIEW RH
3
(3)  NOT-USED
NOT USED
4
(4)  NOT-USED
NOT USED
5
(5)  NOT-USED
NOT USED
6
(6)  NOT-USED
NOT USED
7
(7)  09250-06005-000
CAP
PLUG
8
(8)  58110-26500-000
FRONT BRAKE CABLE
CABLE ASSY, BRAKE
(8)  NOT-USED
NOT USED
9
(9)  NOT-USED
NOT USED
10
(10)  NOT-USED
NOT USED
11
(11)  NOT-USED
NOT USED
12
(12)  NOT-USED
NOT USED
13
(13)  NOT-USED
NOT USED
14
(14)  58200-46702-000
CLUTCH CABLE
CABLE ASSY, CLUTCH
15
(15)  NOT-USED
NOT USED
16
(16)  09200-06004-000
PIN
PIN, CLUTCH CABLE
17
(17)  04111-2015A-000
PIN. COTTER
COTTER PIN
18
(18)  58300-46712-000
THROTTLE CABLE
CABLE ASSY, THROTTLE
19
(19)  NOT-USED
NOT USED
20
(20)  09287-07006-000
DUST SEAL
DUST SEAL, THROTTLE CABLE
21
(21)  09407-18302-000
CLAMP
BAND, CABLE & HARNESS
22
(22)  NOT-USED
NOT USED
23
(23)  NOT-USED
NOT USED
24
(24)  51631-28000-000
NUT, STEERING STEM
25
(25)  51611-20002-000
RACE,STEERING INNER
RACE, INNER UPPER
26
(26)  51621-28000-000
RACE,STEERING OUTER
RACE, OUTER UPPER
27
(27)  06111-06003-000
BALL 6/32 AKS
STEEL BALL, UPPER
28
(28)  51643-25001-000
DUST SEAL,STEERING U
DUST SEAL
29
(29)  06111-08003-000
BALL
STEEL BALL, LOWER
30
(30)  51611-33002-000
RACE,STEERING INNER
RACE, INNER LOWER
31
(31)  NOT-USED
NOT USED
32
(32)  51910-25311-000
STEERING LOCK ASSY
LOCK ASSY, STEERING
33
(33)  NOT-USED
NOT USED
34
(34)  02112-05127-000
SCREW
SCREW, THROTTLE CABLE
35
(35)  08321-0105A-000
WASHER,LOCK
LOCK WASHER LOCALLY)
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

56110-46731-291

5611046731291
HANDLEBAR
Niet beschikbaar
# 1

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 2

56500-22011-000
5650022011000

5650022011000
RR VIEW MIRROR
MIRROR ASSY, REAR VIEW RH
Niet beschikbaar
# 3

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 4

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 5

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 6

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 7

09250-06001-000

09250-06005-000
 0925006001000
CAP
PLUG
# 8

58110-26500-000
5811026500000

5811026500000
FRONT BRAKE CABLE
CABLE ASSY, BRAKE
Niet beschikbaar
# 8

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 9

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 10

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 11

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 12

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 13

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 14

58200-46702-000
5820046702000

5820046702000
CLUTCH CABLE
CABLE ASSY, CLUTCH
Niet beschikbaar
# 15

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 16

09200-06004-000
0920006004000

0920006004000
PIN
PIN, CLUTCH CABLE
# 17

04111-20158-000

04111-2015A-000
 0411120158000
PIN. COTTER
COTTER PIN
# 18

58300-46711-000

5830046711000
THROTTLE CABLE
CABLE ASSY, THROTTLE
Niet beschikbaar
# 19

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 20

09287-07002-000

09287-07006-000
 0928707002000
DUST SEAL
DUST SEAL, THROTTLE CABLE
# 21

09407-18301-000

09407-18302-000
 0940718301000
CLAMP
BAND, CABLE & HARNESS
# 22

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 23

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 24

51631-28000-000
5163128000000

5163128000000
NUT, STEERING STEM
# 25

51611-20002-000
5161120002000

5161120002000
RACE, STEERING INNER
RACE, INNER UPPER
# 26

51621-28000-000
5162128000000

5162128000000
RACE, STEERING OUTER
RACE, OUTER UPPER
# 27

06111-06003-000
0611106003000

0611106003000
BALL 6/32 AKS
STEEL BALL, UPPER
# 28

51643-25001-000
5164325001000

5164325001000
DUST SEAL, STEERING U
DUST SEAL
# 29

06111-08003-000
0611108003000

0611108003000
BALL
STEEL BALL, LOWER
# 30

51611-33002-000
5161133002000

5161133002000
RACE, STEERING INNER
RACE, INNER LOWER
# 31

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 32

51910-25311-000
5191025311000

5191025311000
STEERING LOCK ASSY
LOCK ASSY, STEERING
# 33

NOT-USED
NOTUSED

NOTUSED
NOT USED
Niet beschikbaar
# 34

02112-05128-000

02112-05127-000
 0211205128000
SCREW
SCREW, THROTTLE CABLE
# 35

08321-21058-000

08321-0105A-000
 0832121058000
WASHER, LOCK
LOCK WASHER LOCALLY)
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
Bestel vandaag nog uw reserveonderdelen en ontvang ze direct thuis!

Originele onderdelen voor Suzuki 50 TS-ER 1983

KUIPDEEL/FRAME ELEKTRISCHE INFORMATIE MOTOR/TRANSMISSIE OPTIES OPHANGING / WIELEN / REM VERING/REM/WIEL

Suzuki 50 TS-ER 1983

50 TS-ER 1983 TS50ERKD(Z/D)
Suzuki TS-ER
Cilinderinhoud: 50 cc
Jaar: 1983
Model code TS50ERKD(Z / D)
