CARBURATOR VOOR SUZUKI DR 650 1992

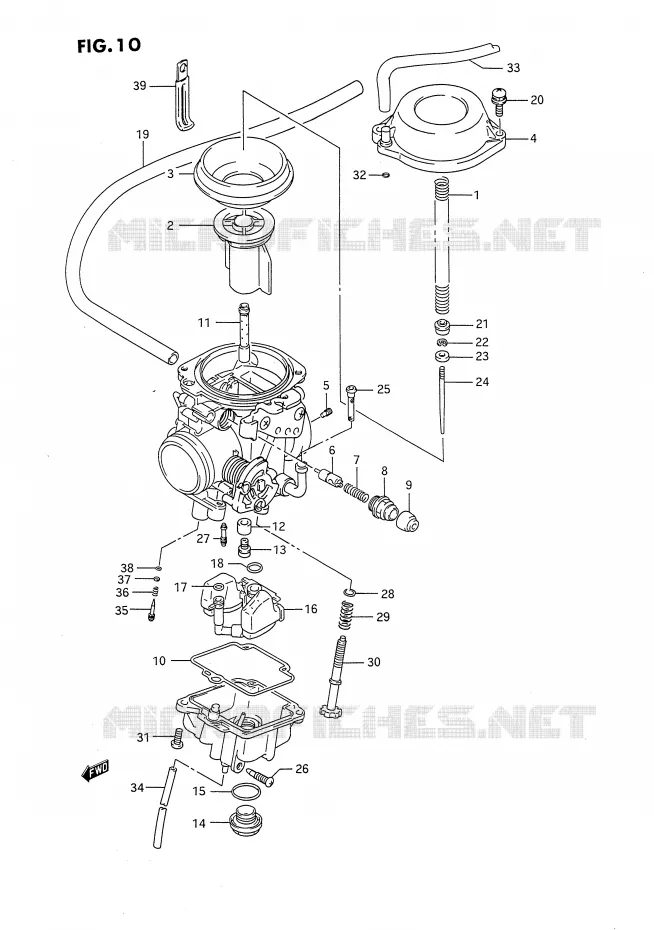

CARBURATOR (E18)

CARBURATOR voor Suzuki DR 650 1992
1
(1)  13417-17D00-000
SPRING
2
(2)  13501-12D00-000
VALVE, PISTON
3
(3)  13507-07D02-000
.DIAPHRAGM
4
(4)  13502-12D00-000
COVER, DIAPHRAGM
(4)  13502-12D10-000
COVER, DIAPHRAGM
5
(5)  09493-28006-000
.JET, PILOT AIR (1.4)
6
(6)  13411-12D00-000
PLUNGER
PLUNGER ASSY
7
(7)  13417-22010-000
SPRING,STARTER PLUNG
SPRING
8
(8)  13418-43410-000
HOLDER, GUIDE
9
(9)  13681-04011-000
CAP,CARBURETOR
CAP
10
(10)  13258-44B00-000
GASKET, FLOAT CHAMBER
11
(11)  09494-00754-000
JET, NEEDLE (Y-2)
12
(12)  13331-07D00-000
RING
13
(13)  09491-27010-000
MAIN JET 137.5
JET, MAIN (137.5)
(13)  09491-27009-000
MAIN JET 135
JET, MAIN (135)
14
(14)  13247-32210-000
DRAIN PLUG
PLUG, DRAIN
15
(15)  13249-41310-000
O RING
O RING, DRAIN
16
(16)  13250-12EH0-000
.FLOAT/NEEDLE VALVE ASSY
17
(17)  13374-46710-000
O RING
18
(18)  13374-35C00-000
O RING,NEEDLE VALVE SEAT
..O RING
19
(19)  09355-65001-600
HOSE,6.5X11.5X600
.HOSE (6.5X10.5X500)
20
(20)  02112-75163-000
.SCREW
21
(21)  13331-12D00-000
RING
22
(22)  13394-31210-000
E RING
23
(23)  13387-07D00-000
RING
24
(24)  13383-12E00-000
NEEDLE,JET
NEEDLE, JET (6F6-3)
(24)  13383-12E30-000
NEEDLE, JET (6F14)
25
(25)  13236-12C00-000
FILTER
26
(26)  13247-02340-000
PLUG,DRAIN
SCREW, DRAIN
27
(27)  09492-47013-000
PILOT JET 47.5
JET, PILOT (47.5)
(27)  09492-52010-000
JET, PILOT (52.5)
28
(28)  13427-38300-000
WASHER,STARTER PLUNG
WASHER
29
(29)  13271-24D00-000
SPRING
30
(30)  13267-14D10-000
SCREW,ADJUSTER
.ADJUSTER
31
(31)  02112-05167-000
SCREW
32
(32)  13278-02340-000
O RING,CARBURETOR DR
O RING
33
(33)  09355-45001-600
HOSE,4.5X8.5X600
.HOSE (4.5X8X250)
34
(34)  09355-30001-600
HOSE,(7.4X3.2X135)
.HOSE, OVER FLOW (3X5X500)
35
(35)  13279-47070-000
PILOT SCREW
SCREW, AIR (1 1/4)
36
(36)  13268-47070-000
THR SCREW SPRING
SPRING
37
(37)  13291-29900-000
WASHER
38
(38)  13295-29901-000
O RING,PILOT AIR SCREW
O RING
39
(39)  09404-06039-000
CLAMP
CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE
99x
(99x)  13200-12E00-000
CARBURATOR ASSY
CARBURETOR ASSY
(99x)  13200-12E30-000
CARBUREOTR ASSY
(99x)  13200-12E40-000
13200-12E40-000
CARBURETOR ASSY
(99x)  13200-12E80-000
CARBURETOR ASSY
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

13417-17D00-000
1341717D00000

1341717D00000
SPRING
# 2

13501-12D00-000
1350112D00000

1350112D00000
VALVE, PISTON
Niet beschikbaar
# 3

13507-07D00-000

13507-07D02-000
 1350707D00000
.DIAPHRAGM
# 4

13502-12D00-000
1350212D00000

1350212D00000
COVER, DIAPHRAGM
Niet beschikbaar
# 4

13502-12D10-000
1350212D10000

1350212D10000
COVER, DIAPHRAGM
Niet beschikbaar
# 5

09493-28007-000

09493-28006-000
 0949328007000
.JET, PILOT AIR (1.4)
# 6

13411-12D00-000
1341112D00000

1341112D00000
PLUNGER
PLUNGER ASSY
# 7

13417-22010-000
1341722010000

1341722010000
SPRING, STARTER PLUNG
SPRING
# 8

13418-43410-000
1341843410000

1341843410000
HOLDER, GUIDE
# 9

13681-04010-000

13681-04011-000
 1368104010000
CAP, CARBURETOR
CAP
# 10

13258-44B00-000
1325844B00000

1325844B00000
GASKET, FLOAT CHAMBER
# 11

09494-00754-000
0949400754000

0949400754000
JET, NEEDLE (Y-2)
Niet beschikbaar
# 12

13331-07D00-000
1333107D00000

1333107D00000
RING
# 13

09491-27009-000
0949127009000

0949127009000
MAIN JET 135
JET, MAIN (135)
# 13

09491-27010-000
0949127010000

0949127010000
MAIN JET 137.5
JET, MAIN (137.5)
# 14

13247-32210-000
1324732210000

1324732210000
DRAIN PLUG
PLUG, DRAIN
# 15

13249-41310-000
1324941310000

1324941310000
O RING
O RING, DRAIN
# 16

13250-12E00-000

13250-12EH0-000
 1325012E00000
.FLOAT/NEEDLE VALVE ASSY
# 17

13374-46710-000
1337446710000

1337446710000
O RING
# 18

13374-44080-000

13374-35C00-000
 1337444080000
O RING, NEEDLE VALVE SEAT
..O RING
# 19

13683-15A30-000

09355-65001-600
 1368315A30000
HOSE, 6.5X11.5X600
.HOSE (6.5X10.5X500)
# 20

13602-34390-000

1360234390000
.SCREW
Niet beschikbaar
# 21

13331-12D00-000
1333112D00000

1333112D00000
RING
# 22

13394-31210-000
1339431210000

1339431210000
E RING
# 23

13387-07D00-000
1338707D00000

1338707D00000
RING
# 24

13383-12E00-000
1338312E00000

1338312E00000
NEEDLE, JET
NEEDLE, JET (6F6-3)
Niet beschikbaar
# 24

13383-12E30-000
1338312E30000

1338312E30000
NEEDLE, JET (6F14)
Niet beschikbaar
# 25

13236-12C00-000
1323612C00000

1323612C00000
FILTER
# 26

13247-13A00-000

13247-02340-000
 1324713A00000
PLUG, DRAIN
SCREW, DRAIN
# 27

09492-47013-000
0949247013000

0949247013000
PILOT JET 47.5
JET, PILOT (47.5)
# 27

09492-52010-000
0949252010000

0949252010000
JET, PILOT (52.5)
# 28

13427-38300-000
1342738300000

1342738300000
WASHER, STARTER PLUNG
WASHER
# 29

13271-24D00-000
1327124D00000

1327124D00000
SPRING
# 30

13267-28A00-000

13267-14D10-000
 1326728A00000
SCREW, ADJUSTER
.ADJUSTER
# 31

02112-05167-000
0211205167000

0211205167000
SCREW
# 32

13278-02340-000
1327802340000

1327802340000
O RING, CARBURETOR DR
O RING
# 33

13684-36510-000

09355-45001-600
 1368436510000
HOSE, 4.5X8.5X600
.HOSE (4.5X8X250)
# 34

13684-18900-000

09355-30001-600
 1368418900000
HOSE, (7.4X3.2X135)
.HOSE, OVER FLOW (3X5X500)
# 35

13279-47070-000
1327947070000

1327947070000
PILOT SCREW
SCREW, AIR (1 1/4)
# 36

13268-47070-000
1326847070000

1326847070000
THR SCREW SPRING
SPRING
# 37

13291-29900-000
1329129900000

1329129900000
WASHER
# 38

13295-29900-000

13295-29901-000
 1329529900000
O RING, PILOT AIR SCREW
O RING
# 39

09404-06402-000

09404-06039-000
 0940406402000
CLAMP
CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE
# 99x

13200-12E00-000
1320012E00000

1320012E00000
CARBURATOR ASSY
CARBURETOR ASSY
Niet beschikbaar
# 99x

13200-12E30-000
1320012E30000

1320012E30000
CARBUREOTR ASSY
Niet beschikbaar
# 99x

13200-12E40-000
1320012E40000

1320012E40000
13200-12E40-000
CARBURETOR ASSY
Niet beschikbaar
# 99x

13200-12E80-000
1320012E80000

1320012E80000
CARBURETOR ASSY
Niet beschikbaar
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
