Onderdelendiagram

CASING

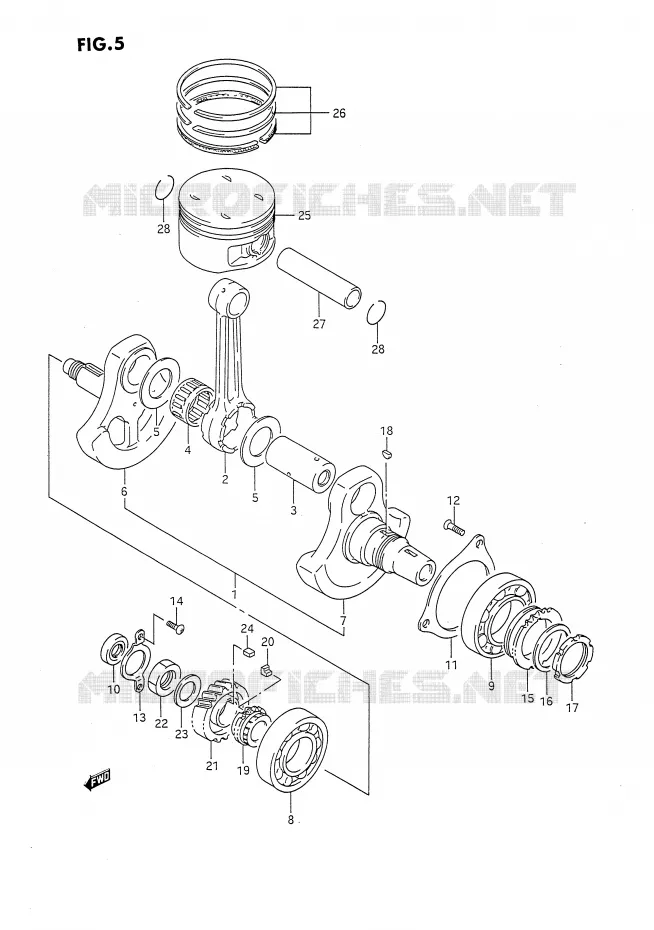

KRUKAS VOOR SUZUKI DR 650 1992

CRANK BALANCER (MODELE N) REFER TO FIG.6A(B-10) FOR MODEL P/R

KRUKAS voor Suzuki DR 650 1992
1
(1)  12200-12D00-000
CRANKSHAFT DR 650 R
CRANKSHAFT ASSY
2
(2)  12161-12D00-000
CONNECTING ROD
ROD, CONNECTING
3
(3)  12210-12D10-000
CRANK PIN
.PIN, CRANK
4
(4)  09263-35032-000
.BEARING
5
(5)  09160-35005-000
WASHER
6
(6)  12221-12D11-000
CRANKSHAFT, RH
7
(7)  12261-12D01-000
CRANKSHAFT,L
CRANKSHAFT, LH
8
(8)  09262-35009-000
NSK B1 35X80X21
BEARING, RH (35X80X21)
9
(9)  09262-45011-000
BEARING
BEARING, LH (45X85X19)
10
(10)  09282-16002-000
OIL SEAL
OIL SEAL, RH
11
(11)  12541-37400-000
RETAINER
PLATE, LH
12
(12)  02122-0616B-000
SCREW. INTAKE PIPE
SCREW
(12)  02122-06167-000
SCREW 6X16
SCREW
13
(13)  12548-37400-000
RETAINER
PLATE, RH
14
(14)  02112-0508A-000
SCREW
15
(15)  12662-37402-000
SPROCKET, BALANCER DRIVE
16
(16)  09164-40003-000
WASHER
17
(17)  12664-44B00-000
NUT
18
(18)  08341-31039-000
KEY 3MM
KEY
19
(19)  12731-37400-000
CAM CH DR SPROCKET
SPROCKET, DRIVE (NT:21)
20
(20)  12749-32400-000
KEY,SPROCKET
KEY
21
(21)  21111-12D00-000
PRIMARY DRIVE GEAR
GEAR, PRIMARY DRIVE (NT:30)
22
(22)  09140-20013-000
NUT
23
(23)  09164-20003-000
WASHER,LOCK
LOCK WASHER
24
(24)  09421-07002-000
KEY
KEY, GEAR
25
(25)  12100-12D01-050
PISTON SET 0.5
PISTON (0S:0.5)
(25)  12111-12D09-0F0
PISTON
(25)  12100-12D01-100
PISTON SET,OS:1.0
PISTON (0S:1.0)
26
(26)  12140-12D11-000
PISTON RING SET STD
RING SET, PISTON
(26)  12140-12D11-050
PISTON RING SET 0.5
RING SET,PISTON (0S:0.5)
(26)  12140-12D11-100
PISTON RING SET 1.0
RING SET,PISTON (0S:1.0)
27
(27)  12151-14A01-000
PISTON PIN
PIN, PISTON
28
(28)  09381-23003-000
CIRCLIP
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

12200-12D00-000
1220012D00000

1220012D00000
CRANKSHAFT DR 650 R
CRANKSHAFT ASSY
Niet beschikbaar
# 2

12161-12D00-000
1216112D00000

1216112D00000
CONNECTING ROD
ROD, CONNECTING
Niet beschikbaar
# 3

12210-12D00-000

12210-12D10-000
 1221012D00000
CRANK PIN
.PIN, CRANK
# 4

09263-35031-000

0926335031000
.BEARING
Niet beschikbaar
# 5

09160-35005-000
0916035005000

0916035005000
WASHER
# 6

12221-12D01-000

12221-12D11-000
 1222112D01000
CRANKSHAFT, RH
# 7

12261-12D01-000
1226112D01000

1226112D01000
CRANKSHAFT, L
CRANKSHAFT, LH
Niet beschikbaar
# 8

09262-35009-000
0926235009000

0926235009000
NSK B1 35X80X21
BEARING, RH (35X80X21)
# 9

09262-45003-000

09262-45011-000
 0926245003000
BEARING
BEARING, LH (45X85X19)
# 10

09282-16002-000
0928216002000

0928216002000
OIL SEAL
OIL SEAL, RH
# 11

12541-37400-000
1254137400000

1254137400000
RETAINER
PLATE, LH
Niet beschikbaar
# 12

02122-06163-000

02122-0616B-000
 0212206163000
SCREW. INTAKE PIPE
SCREW
# 12

02122-06167-000
0212206167000

0212206167000
SCREW 6X16
SCREW
# 13

12548-37400-000
1254837400000

1254837400000
RETAINER
PLATE, RH
# 14

02112-05083-000

02112-0508A-000
 0211205083000
SCREW
# 15

12662-37401-000

1266237401000
SPROCKET, BALANCER DRIVE
Niet beschikbaar
# 16

09164-40003-000
0916440003000

0916440003000
WASHER
Niet beschikbaar
# 17

12664-44B00-000
1266444B00000

1266444B00000
NUT
# 18

08341-31039-000
0834131039000

0834131039000
KEY 3MM
KEY
# 19

12731-37400-000
1273137400000

1273137400000
CAM CH DR SPROCKET
SPROCKET, DRIVE (NT:21)
Niet beschikbaar
# 20

12749-32400-000
1274932400000

1274932400000
KEY, SPROCKET
KEY
# 21

21111-12D00-000
2111112D00000

2111112D00000
PRIMARY DRIVE GEAR
GEAR, PRIMARY DRIVE (NT:30)
Niet beschikbaar
# 22

09140-20008-000

09140-20013-000
 0914020008000
NUT
# 23

09164-20003-000
0916420003000

0916420003000
WASHER, LOCK
LOCK WASHER
# 24

09421-07002-000
0942107002000

0942107002000
KEY
KEY, GEAR
# 25

12111-12D08-050

1211112D08050
PISTON SET 0.5
PISTON (0S:0.5)
Niet beschikbaar
# 25

12111-12D08-0F0

1211112D080F0
PISTON
Niet beschikbaar
# 25

12111-12D08-100

1211112D08100
PISTON SET, OS:1.0
PISTON (0S:1.0)
Niet beschikbaar
# 26

12140-12D11-000
1214012D11000

1214012D11000
PISTON RING SET STD
RING SET, PISTON
Niet beschikbaar
# 26

12140-12D11-050
1214012D11050

1214012D11050
PISTON RING SET 0.5
RING SET, PISTON (0S:0.5)
Niet beschikbaar
# 26

12140-12D11-100
1214012D11100

1214012D11100
PISTON RING SET 1.0
RING SET, PISTON (0S:1.0)
Niet beschikbaar
# 27

12151-14A01-000
1215114A01000

1215114A01000
PISTON PIN
PIN, PISTON
# 28

09381-23003-000
0938123003000

0938123003000
CIRCLIP
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de KRUKAS van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
