INDICATOREN (MODEL K6) REFER TO FIG.31A(G- 4) FOR MODEL K7/K8

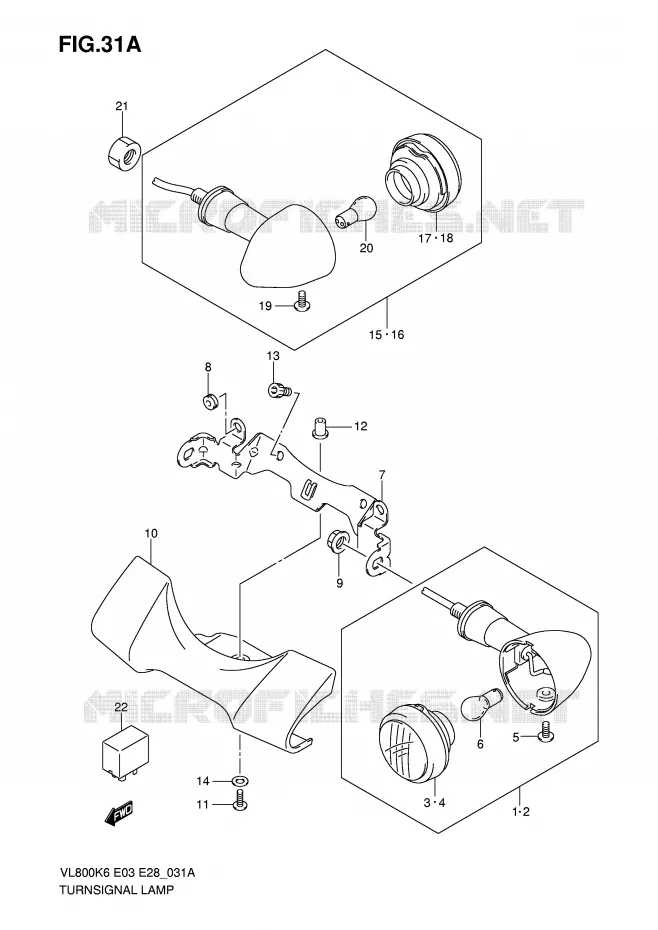

INDICATOREN (MODEL K7 / K8) VOOR SUZUKI VOLUSIA 800 2006

INDICATOREN (MODEL K9 / L0)

(1) 35601-41FC0-000

FRONT TURNSIGNAL ASSY, RH

(2) 35602-41FC0-000

FRONT TURNSIGNAL ASSY, LH

(3) 35610-38AA0-000

LENS

(4) 35630-38AA0-000

LENS

(5) 35623-38AA0-000

SCREW

(6) 09471-12083-000

BULB (12V21/5W)

(7) 35616-41FA2-000

BRACKET

(8) 09320-06027-000

CUSHION (6.5X14X6)
CUSHION

(9) 08310-0010B-000

NUT

(10) 35641-41F02-000

COVER. FR
COVER, FRONT TURNSIGNAL

(11) 09139-05042-000

SCREW,5X16
SCREW (5X8)

(12) 94618-48H10-000

NUT

(13) 07130-0812B-000

PLUG. HEAD COVER
BOLT, FRONT TURNSIGNAL

(14) 09160-05048-000

WASHER (5.5X14X1.20)

(15) 35603-38AC2-000

LAMP ASSY,REAR TURNSIGNAL,R
LAMP ASSY, REAR RH

(16) 35604-38AC2-000

TURNSIGNAL VL800/K4-
LAMP ASSY, REAR LH

(17) 35630-38AE1-000

LENS

(18) 35610-38AE1-000

LENS

(19) 35623-38AA0-000

SCREW

(20) 09471-12045-000

BULB
BULB (12V21W)

(21) 08316-1010B-000

NUT

(22) 38610-03F01-000

RELAY ASSY, TURNSIGNAL LAMP

	Onderdeelnummer	Produkt	Aantal
# 1	35601-41FC0-000 3560141FC0000 3560141FC0000	FRONT TURNSIGNAL ASSY, RH	Niet beschikbaar	0,00 €
# 2	35602-41FC0-000 3560241FC0000 3560241FC0000	FRONT TURNSIGNAL ASSY, LH	Niet beschikbaar	0,00 €
# 3	35610-38AA0-000 3561038AA0000 3561038AA0000	LENS	22,68 €
# 4	35630-38AA0-000 3563038AA0000 3563038AA0000	LENS	Niet beschikbaar	0,00 €
# 5	35623-38AA0-000 3562338AA0000 3562338AA0000	SCREW	5,31 €
# 6	09471-12083-000 0947112083000 0947112083000	BULB (12V21/5W)	8,36 €
# 7	35616-41FA2-000 3561641FA2000 3561641FA2000	BRACKET	53,39 €
# 8	09320-06016-000 09320-06027-000 0932006016000	CUSHION (6.5X14X6) CUSHION	3,08 €
# 9	08310-0010B-000 083100010B000 083100010B000	NUT	3,08 €
# 10	35641-41F02-000 3564141F02000 3564141F02000	COVER. FR COVER, FRONT TURNSIGNAL	51,72 €
# 11	09139-05042-000 0913905042000 0913905042000	SCREW, 5X16 SCREW (5X8)	2,82 €
# 12	09159-05019-000 94618-48H10-000 0915905019000	NUT	7,39 €
# 13	07130-0812B-000 071300812B000 071300812B000	PLUG. HEAD COVER BOLT, FRONT TURNSIGNAL	3,44 €
# 14	09160-05048-000 0916005048000 0916005048000	WASHER (5.5X14X1.20)	1,89 €
# 15	35603-38AC1-000 35603-38AC2-000 3560338AC1000	LAMP ASSY, REAR TURNSIGNAL, R LAMP ASSY, REAR RH	92,27 €
# 16	35604-38AC1-000 35604-38AC2-000 3560438AC1000	TURNSIGNAL VL800/K4- LAMP ASSY, REAR LH	92,27 €
# 17	35630-38AE1-000 3563038AE1000 3563038AE1000	LENS	22,68 €
# 18	35610-38AE1-000 3561038AE1000 3561038AE1000	LENS	22,53 €
# 19	35623-38AA0-000 3562338AA0000 3562338AA0000	SCREW	5,31 €
# 20	09471-12045-000 0947112045000 0947112045000	BULB BULB (12V21W)	6,30 €
# 21	08316-1010B-000 083161010B000 083161010B000	NUT	3,35 €
# 22	38610-03F00-000 38610-03F01-000 3861003F00000	RELAY ASSY, TURNSIGNAL LAMP	107,28 €
