SEAT (VL800CL3 E24)

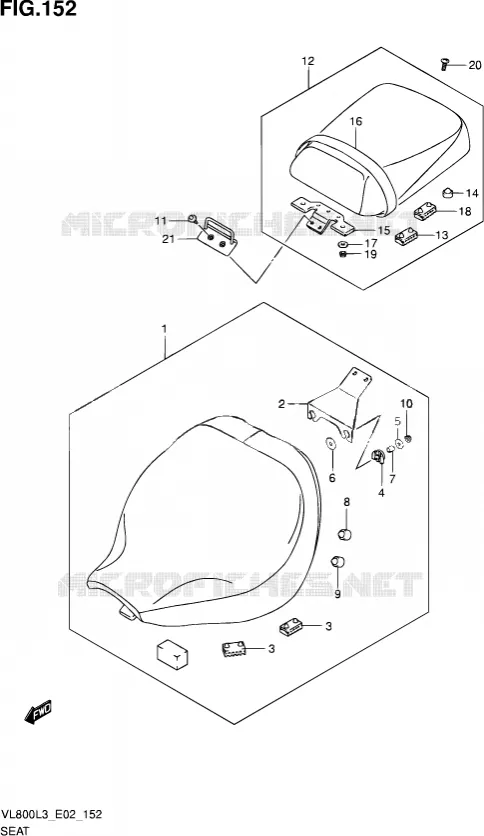

SEAT (VL800CUEL3 E19) VOOR SUZUKI VOLUSIA 800 2013

SEAT (VL800TL3 E24)

(1) 45100-43H01-V4Y

45100-43H01-V4Y
SEAT ASSY (BLACK)

(2) 45115-43H00-000

.BRACKET, SEAT

(3) 45149-31300-000

.CUSHION

(4) 45215-43H00-000

.CUSHION

(5) 09160-06088-000

.WASHER (6.5X20X1.6)

(6) 09160-06501-000

.WASHER (6.5X24X1.6)

(7) 09180-06288-000

SPACER
.SPACER (6.5X10X11)

(8) 09321-10002-000

CUSHION
.CUSHION (11.5X22X20)

(9) 09321-10033-000

.CUSHION

(10) 08316-1006A-000

NUT. RECT BRKT
.NUT

(11) 09106-06064-000

BOLT L:18
BOLT (6X18)

(12) 45300-43H00-V4Y

SEAT ASSY, PILLION (BLACK)

(13) 45149-31300-000

CUSHION
.CUSHION, PILLION SEAT NO.2

(14) 45147-12FA0-000

.CUSHION

(15) 45330-43H00-000

.BRACKET, PILLION SEAT

(16) 45380-43H00-V4Y

.BAND, SEAT PILLION (BLACK)

(17) 09160-06088-000

.WASHER (6.5X20X1.6)

(18) 09321-10002-000

CUSHION
.CUSHION (11.5X22X20)

(19) 08316-1006A-000

NUT. RECT BRKT
.NUT

(20) 09106-08140-000

BOLT
BOLT (8X16)

(21) 45210-43H00-000

BRACKET, SEAT SUPPORT

	Onderdeelnummer	Produkt	Aantal
# 1	45100-43H00-V4Y 4510043H00V4Y	45100-43H01-V4Y SEAT ASSY (BLACK)	Niet beschikbaar	0,00 €
# 2	45115-43H00-000 4511543H00000 4511543H00000	.BRACKET, SEAT	20,84 €
# 3	45149-31300-000 4514931300000 4514931300000	.CUSHION	4,81 €
# 4	45215-43H00-000 4521543H00000 4521543H00000	.CUSHION	13,16 €
# 5	09160-06088-000 0916006088000 0916006088000	.WASHER (6.5X20X1.6)	2,17 €
# 6	09160-06501-000 0916006501000 0916006501000	.WASHER (6.5X24X1.6)	2,09 €
# 7	09180-06288-000 09180-06288-000 0918006288000	SPACER .SPACER (6.5X10X11)	2,09 €
# 8	09321-10002-000 0932110002000 0932110002000	CUSHION .CUSHION (11.5X22X20)	2,20 €
# 9	09321-10033-000 0932110033000 0932110033000	.CUSHION	4,61 €
# 10	08316-1006A-000 083161006A000 083161006A000	NUT. RECT BRKT .NUT	2,86 €
# 11	09106-06064-000 0910606064000 0910606064000	BOLT L:18 BOLT (6X18)	5,39 €
# 12	45300-43H00-V4Y 4530043H00V4Y 4530043H00V4Y	SEAT ASSY, PILLION (BLACK)	235,32 €
# 13	45149-31300-000 4514931300000 4514931300000	CUSHION .CUSHION, PILLION SEAT NO.2	4,81 €
# 14	45147-12FA0-000 4514712FA0000 4514712FA0000	.CUSHION	5,32 €
# 15	45330-43H00-000 4533043H00000 4533043H00000	.BRACKET, PILLION SEAT	30,17 €
# 16	45380-43H00-V4Y 4538043H00V4Y 4538043H00V4Y	.BAND, SEAT PILLION (BLACK)	9,68 €
# 17	09160-06088-000 0916006088000 0916006088000	.WASHER (6.5X20X1.6)	2,17 €
# 18	09321-10002-000 0932110002000 0932110002000	CUSHION .CUSHION (11.5X22X20)	2,20 €
# 19	08316-1006A-000 083161006A000 083161006A000	NUT. RECT BRKT .NUT	2,86 €
# 20	09106-08140-000 0910608140000 0910608140000	BOLT BOLT (8X16)	5,77 €
# 21	45210-43H00-000 4521043H00000 4521043H00000	BRACKET, SEAT SUPPORT	17,93 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
